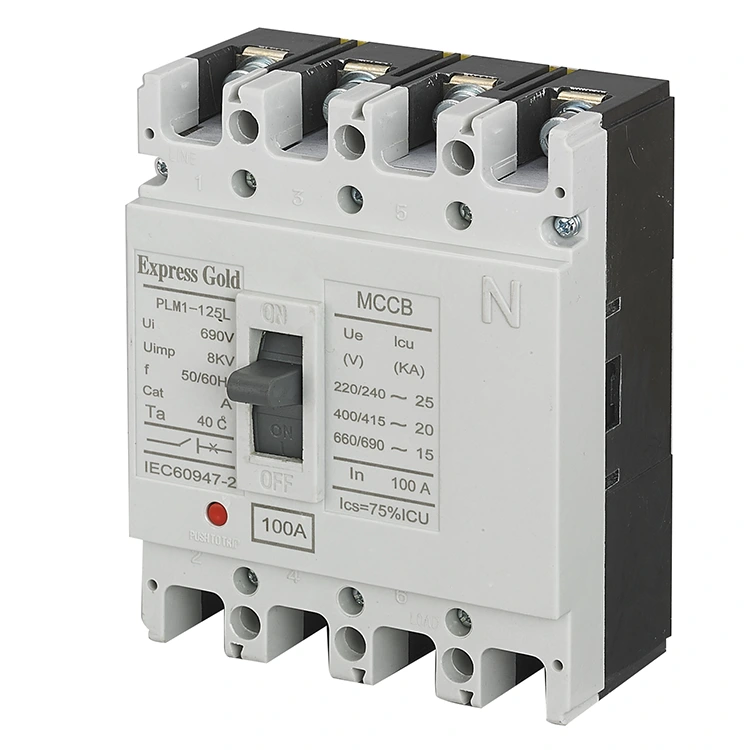

4P elektroninen matkayksikkö

Täällä Pugaossa (Plannter Electric) keskeinen uskomme on, että sähköturvallisuuden ei pitäisi olla ylellisyyttä – se on turvallisen ja mukavan elämän perusta. Harkitse 100A, 4P Electronic Trip Unit -yksikköämme: käytämme kotelossa korkealaatuista lämpökovettuvaa muovia, joka ruiskupuristetaan korkeassa kuumuudessa ja paineessa. Tämä edistynyt valmistusprosessi tarjoaa erinomaisen mittavakauden, paremman eristyslujuuden ja tasaisen valokaarivastuksen, mikä antaa sinulle luottamusta sähköinfrastruktuuriisi. Onko sinulla kysyttävää? Ota rohkeasti yhteyttä! Keskustelemme ja teemme yhteistyötä sähköturvallisuutesi varmistamiseksi.

Lähetä kysely

Tuotteen Kuvaus

The4P elektroninen matkayksikköon edistynyt suojamoduuli, jota käytetään koteloitujen katkaisijoiden (MCCB) kanssa, ja se on suunniteltu valvomaan ja ohjaamaan kaikkia neljää johdinta kolmivaiheisessa nelijohtimisjärjestelmässä (L1, L2, L3 ja neutraali). Toisin kuin perinteiset kolminapaiset järjestelmät, se takaa täydellisen eristyksen ja suojauksen, mikä tekee siitä kriittisen ratkaisun nykyaikaiseen sähkönjakeluun, jossa turvallisuus ja virranlaatu ovat tärkeitä.

Ohjaa ja suojaa vaihe- ja nollajohtimia samanaikaisesti
Tarjoaa älykkään ja tarkan viantunnistuksen
Parantaa järjestelmän turvallisuutta monimutkaisissa sähköympäristöissä

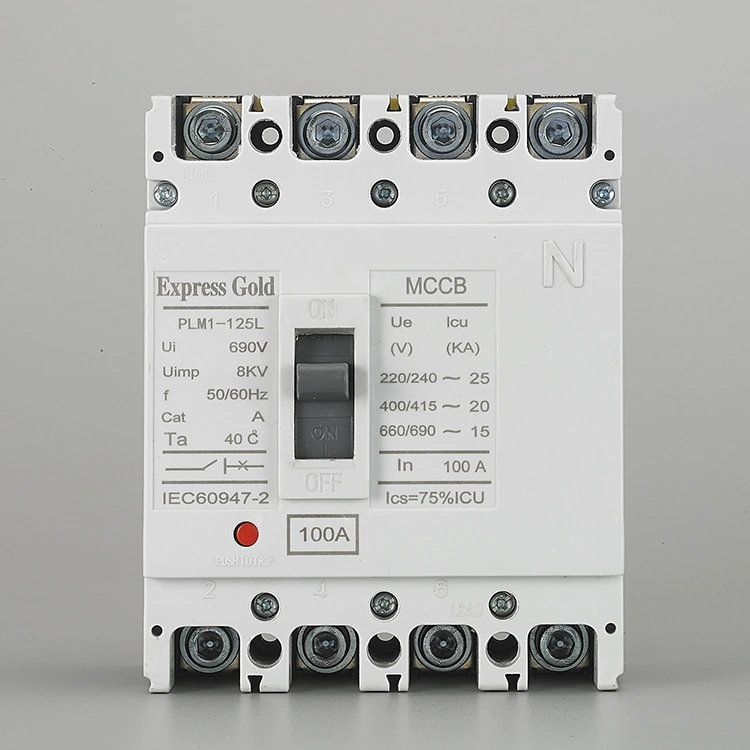

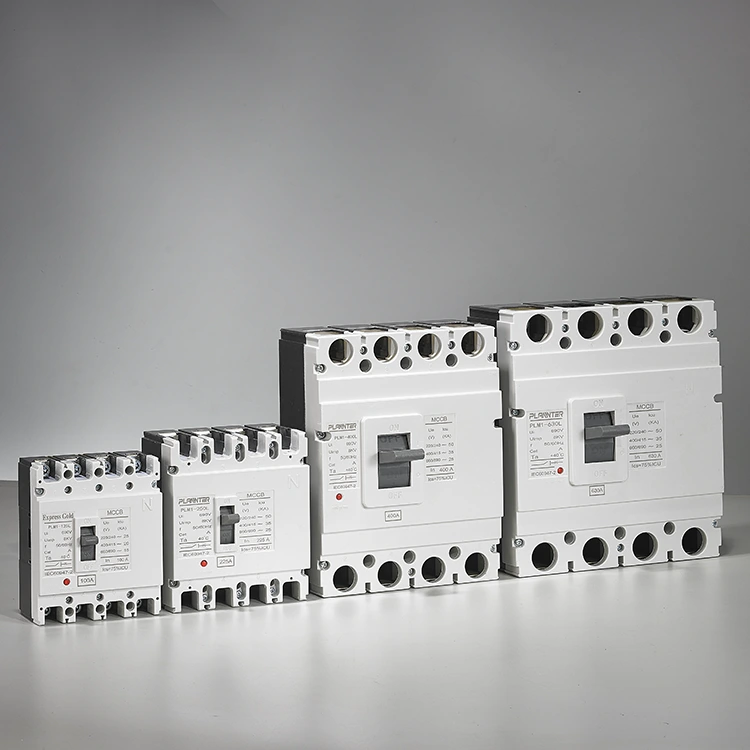

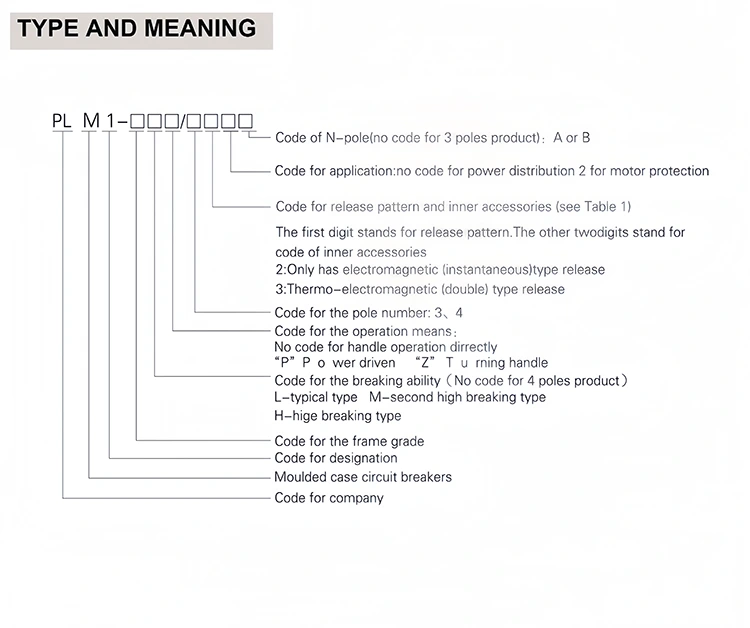

4P Electronic Trip Unit

Tuotteen erittely

Tyyppi	Nimellisvirta (A)	Napaluku	Nimelliseristysjännite (V)	Nimelliskäyttöjännite (V)	Äärimmäinen oikosulkukatkaisukyky (KA)	Palveluiden oikosulkukatkaisukapasiteetti (KA)	Käyttöluokka
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50

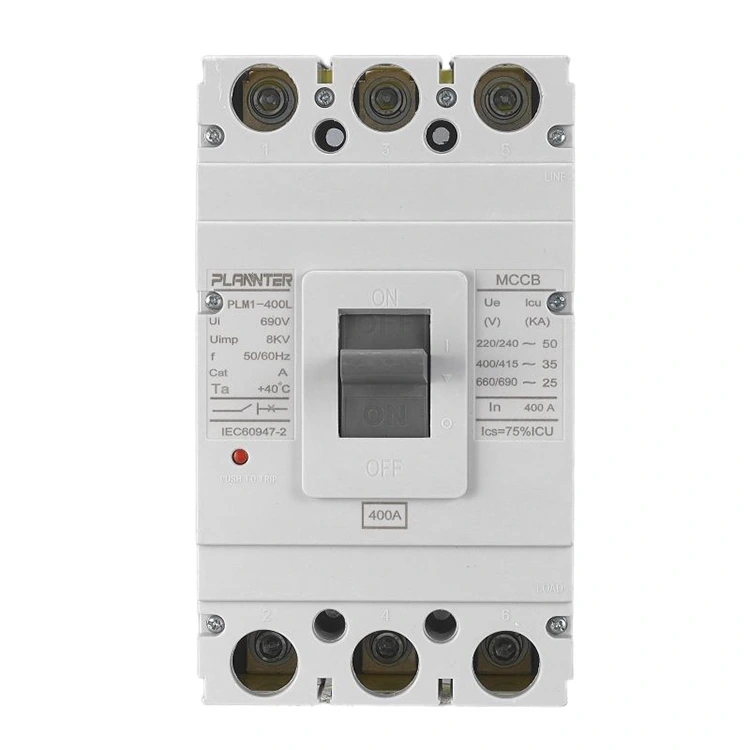

PLM1-400L	225 250 315 400				50	35
PLM1-400M	225 250 315 400				65	42

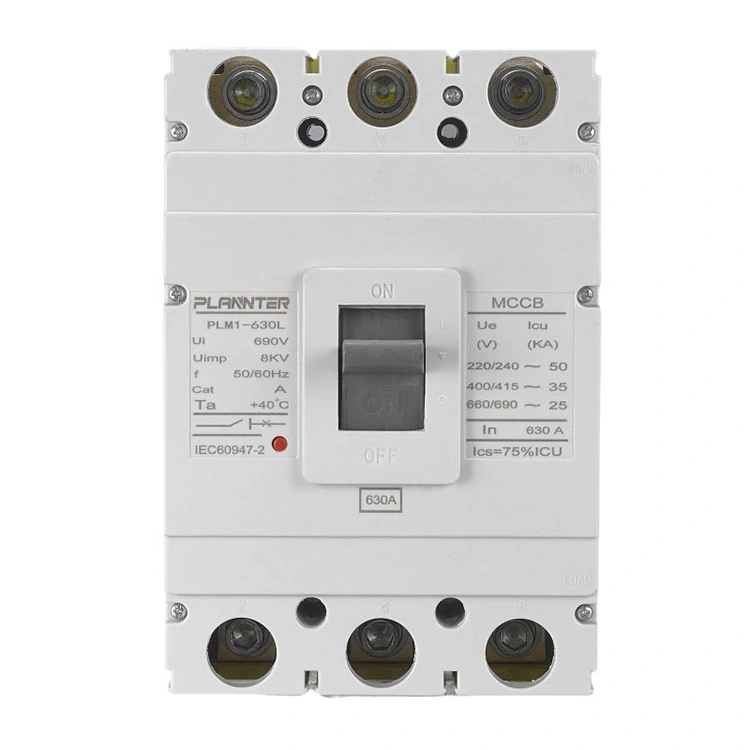

PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Tärkeimmät ominaisuudet ja edut

Neutraali suojaus

Tarjoaa suoran nollajohtimen valvonnan ja suojauksen
Estää epälineaaristen kuormien harmonisten virtojen aiheuttaman neutraalin ylikuormituksen
Varmistaa, että kaikki navat, mukaan lukien nolla, on kytketty irti vikojen aikana
Korjaa perinteisten kolminapaisten katkaisijoiden turvaraot

Säädettävä suoja

Varustettu elektronisilla laukaisuasetuksella tarkan suojauksen ohjaamiseksi
4P elektronisten laukaisuyksiköiden ylikuormitus-, oikosulku- ja välitön suojausparametrit ovat täysin säädettävissä
Parantaa valikoivuutta ja koordinaatiota jakelujärjestelmän sisällä
Vähentää tarpeettomia laukaisuja ja pidentää järjestelmän käytettävyyttä

Kehittyneet toiminnot

Varmistaa piirin täyden eristyksen ja estää takaisinsyöttöriskit
Parantaa turvallisuutta huolto- ja huoltotoimenpiteiden aikana
Säilyttää neutraalin eheyden tehonsiirtoskenaarioissa
Tukee turvallista vaihtoa verkkovirran ja generaattorin välillä

Mittaus ja viestintä

Tukee reaaliaikaista virran seurantaa kaikissa neljässä navassa
Valinnaiset tietoliikennerajapinnat järjestelmän integrointiin
Mahdollistaa tietoihin perustuvan diagnosoinnin ja ennakoivan ylläpidon
Parantaa sähköinfrastruktuurin näkyvyyttä ja hallintaa

Sovellukset

Pääkatkaisija rakennusten ja teollisuuden jakelupaneeleissa
Automatic Transfer Switch (ATS) -järjestelmät, jotka käyttävät 4P Electronic Trip Unit -yksikköjä turvalliseen virrankytkentään.
Kolmivaiheiset nelijohdinjärjestelmät, jotka vaativat täyden eristyksen
Kaupalliset ja teollisuustilat, joissa on herkkiä tai epälineaarisia kuormia
Kriittiset ympäristöt, joissa jatkuva teho ja turvallisuus ovat tärkeitä

FAQ

Mikä on 4P4D vs. 4P3D?

4P4D (neljän napaisen neljän tunnistus):Kaikki neljä johdinta (L1, L2, L3, N) ovat täysin valvottuja ja suojattuja
4P3D (neljänapainen kolmen tunnistus):Vain kolme vaihejohdinta valvotaan, kun taas nolla on kytketty, mutta ei aktiivisesti suojattu
4P4D tarjoaa paremman turvallisuuden, sillä se sisältää nollavirran havaitsemisen ja suojauksen
The4P elektroninen matkayksikkö4P4D:tä suositellaan järjestelmille, joissa on harmonisia kuormia tai herkkiä laitteita

Voidaanko neutraalia suojausta säätää?

Kyllä, neutraali suojausasetukset ovat yleensä säädettävissä edistyneissä laukaisuyksiköissä
Käyttäjät voivat määrittää nollavirran suojaustasot (esim. 50%, 100% tai pois päältä)
Säätö auttaa vastaamaan järjestelmävaatimuksiin ja kuormitusominaisuuksiin
Parantaa joustavuutta sovelluksissa, joissa nollavirtaolosuhteet vaihtelevat

Mikä on neutraalin suojan tarkoitus?

Estää ylikuumenemisen ja liiallisen nollavirran aiheuttamat vauriot
Korjaa epälineaarisista kuormista aiheutuvia harmonisia vääristymiä (esim. UPS, LED-valaistus, IT-laitteet)
Takaa turvallisen toiminnan kolmivaiheisissa nelijohdinjärjestelmissä
The4P elektroninen matkayksikkövarmistaa täyden suojan valvomalla sekä vaihe- että nollajohtimia

Kuinka testaat matkayksikön?

Käytä sisäänrakennettua testipainiketta (jos saatavilla) toiminnan tarkistamiseen
Käytä toisiovirran ruiskutustestausta tarkan kalibroinnin varmistamiseksi
Vahvista laukaisuvaste simuloiduissa ylikuormitus- tai vikatilanteissa
Säännöllinen testaus varmistaa luotettavuuden ja huoltostandardien noudattamisen

Mitä tarkoittaa, jos tilavalo palaa?

Virran ilmaisin:Laukaisuyksikkö on päällä ja toimii normaalisti
Hälytysilmaisin:Varoitustila, kuten ylikuormitus tai laukaisua edeltävä signaali
Matkan ilmaisin:Katkaisija on lauennut vikatilanteen vuoksi
Vikakoodinäyttö (jos saatavilla):Tarjoaa yksityiskohtaista vikadiagnostiikkaa
Tilavalot auttavat käyttäjiä tunnistamaan nopeasti järjestelmän olosuhteet ja ryhtymään toimiin

Hot Tags: 4P elektroninen matkayksikkö

Aiheeseen liittyvä luokka

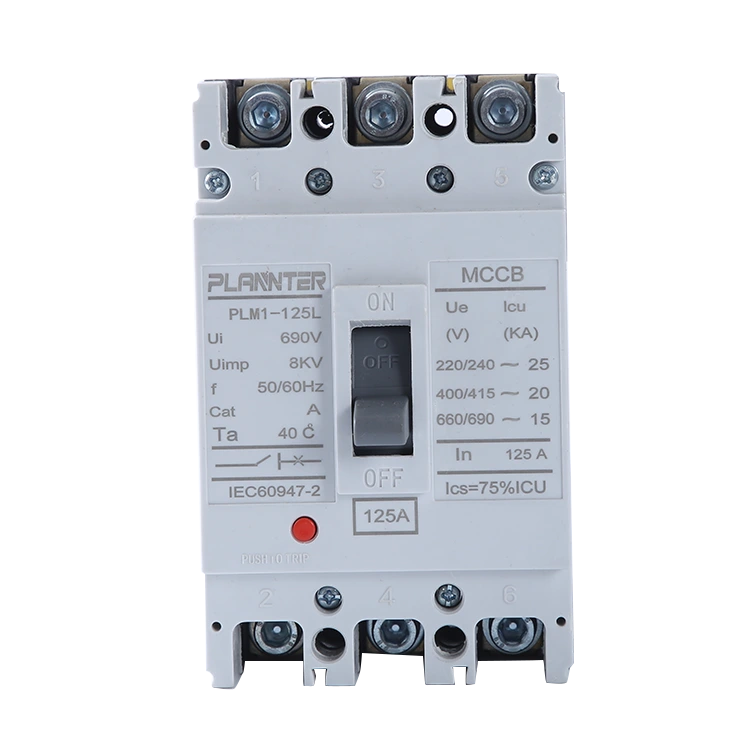

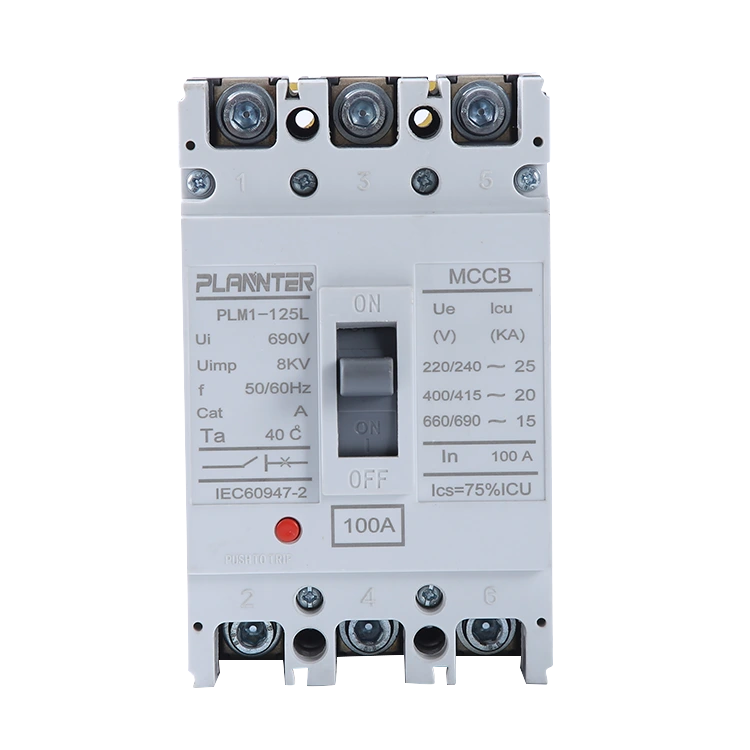

AC Molded Case Circuit Breater
