Suojaa laitteesi jännitepiikeiltä

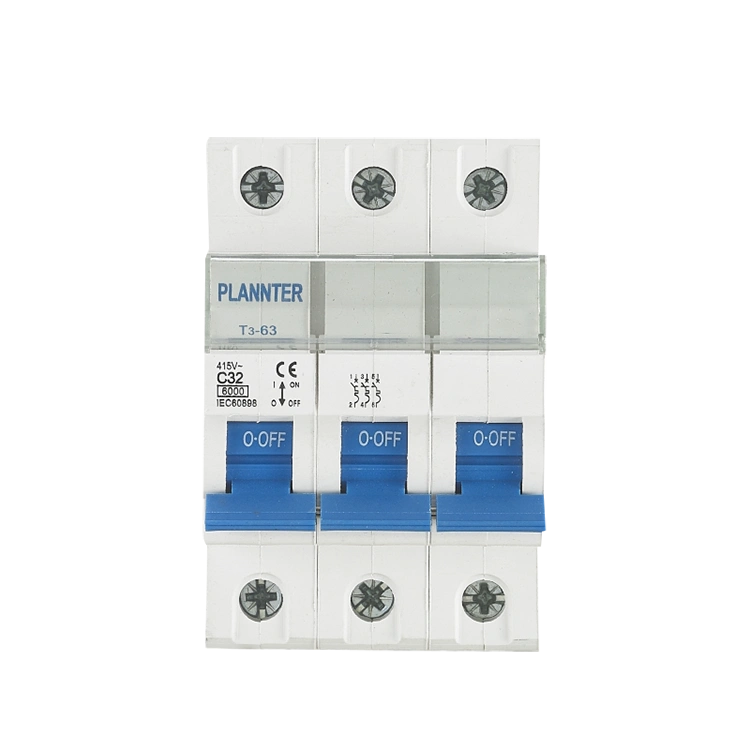

Ammattimaisena Mini Circuit Breakers (MCB) -valmistajana Pugao(Suunnittelija)tarjoaa asiakkaillemme korkean hyötysuhteen sähköturvallisuus- ja luotettavuustuotteita. MCB:t ovat avainkomponentteja nykyaikaisissa sähkölaitteissa ja tarjoavat vankan ylikuormitus- ja oikosulkusuojauksen. Ne katkaisevat automaattisesti virran vian sattuessa. Toisin kuin perinteiset sulakkeet, ne ovat nollattavissa, mikä tarjoaa pidemmän käyttöiän ja alhaisemmat kustannukset.

Kuinka miniatyyri katkaisija toimii?

AnMCBon sähkömekaaninen laite, joka suojaa piirejä ylivirtaolosuhteilta. Se havaitsee vikatilanteet ja katkaisee virran välittömästi katkaisemalla on/off-kytkimen. Sen tehtävänä on erityisesti suojata ylikuormituksilta ja oikosuluilta. Joten miten tämä prosessi toimii?

Kun MCB:n läpi kulkeva virta ylittää nimellisarvonsa pitkään, sisällä oleva bimetallinauha lämpenee ja taipuu. Tämä toiminto laukaisee katkaisijan laukaisumekanismin ja virta katkeaa. Tämän prosessin avulla saavutetaan ylikuormitussuojaus.

Kun valtava virtapiikki tapahtuu äkillisesti, eli tapahtuu oikosulku, MCB:n sisällä oleva sähkömagneettinen käämi muodostaa voimakkaan magneettikentän, joka pakottaa koskettimet välittömästi erottumaan ja katkaisee piirin muutamassa millisekunnissa. Tämä on oikosulkusuojaus.

Vian poistamisen jälkeen se voidaan kuitata manuaalisesti kääntämällä käyttövipu takaisin "ON"-asentoon, jolloin virta voidaan palauttaa osia vaihtamatta.

Mitä eroa on minikatkaisijatyypin B, C ja D välillä?

Mini Circuit Breaker luokitellaan tyyppeihin B, C ja D laukaisuominaisuuksiensa perusteella, erityisesti sen perusteella, miten se reagoi syöttövirtoihin. Oikean tyypin valinta takaa asianmukaisen suojan ilman turhaa kompastumista.

Tyyppi B:

• Laukaisee 3–5-kertaisella nimellisvirralla (In).
• Soveltuu matalan käynnistysvirran sovelluksiin.
• Käytetään yleisesti asuinpiireissä, kuten valaistuksessa ja pienissä kodinkoneissa.
• Tarjoaa nopean suojan herkille kuormille.

Tyyppi C:

• Laukaisee 5-10-kertaisella nimellisvirralla (In).
• Suunniteltu kohtalaisille käynnistysvirtakuormille.
• Käytetään laajasti kaupallisissa ja kevyen teollisuuden sovelluksissa.
• Ihanteellinen laitteille, kuten ilmastointilaitteille, pumpuille ja pienille moottoreille.

Tyyppi D:

• Laukaisu 10-20-kertaisella nimellisvirralla (In).
• Käsittelee suuria käynnistysvirtoja ilman häiritsevää laukaisua.
• Käytetään raskaassa teollisuudessa.
• Soveltuu muuntajille, suurille moottoreille ja hitsauslaitteille.

Ero MCB:n ja RCD / RCCB:n välillä

Mini Circuit Breaker ja RCD/RCCB ovat molemmat välttämättömiä suojalaitteita sähköjärjestelmissä, mutta ne palvelevat eri tarkoituksia. Niiden erojen ymmärtäminen auttaa varmistamaan täydellisen piirisuojauksen.

Pieni katkaisija (MCB):

• Suojaa ylikuormitukselta ja oikosululta.
• Laukaisee automaattisesti, kun virta ylittää nimellisrajan.
• Käytetään asuin-, kaupallisissa ja teollisissa jakelujärjestelmissä.
• EI havaitse vuotovirtaa tai sähköiskuvaaraa.

RCD / RCCB (jäännösvirtalaite / jäännösvirtakatkaisija):

• Suojaa maavuodolta ja sähköiskulta.
• Havaitsee epätasapainon jännitteisten ja neutraalien virtojen välillä.
• Laukaisu, kun vuotovirta ylittää turvallisen kynnyksen (esim. 30 mA).
• EI tarjoa ylikuormitus- tai oikosulkusuojausta.

Tärkeimmät erot:

• Suojaustyyppi:MCB suojaa laitteita; RCD/RCCB suojaa ihmisiä.
• Tehtävä:MCB käsittelee ylivirtaa; RCD/RCCB havaitsee vuotovirran.
• Käyttö:Käytetään usein yhdessä täydellisen suojan saavuttamiseksi.
• Turvataso:Molempien laitteiden yhdistäminen varmistaa sekä sähkö- että henkilökohtaisen turvallisuuden.

Miksi valita Pugaon (Plannter) miniatyyrikatkaisijat?

MCB-tuotteemme voivat tarjota ylikuormitus- ja oikosulkusuojauksen, korkean turvallisuuden ja vähentää tulipalon vaaraa. Lisäksi, kun suojausta tarvitaan, se reagoi nopeasti ja voi laukaista lähes välittömästi, mikä vähentää linjojen ja liitettyjen laitteiden vaurioita. Sen voi myös helposti nollata jälkikäteen. Piirin tila voidaan tunnistaa kytkimessä olevan tilan perusteella, mikä tekee siitä erittäin kätevän käyttää.

Pienoiskatkaisijamme ovat kooltaan kompakteja ja ne voidaan asentaa suurella tiheydellä käyttäjäyksiköihin ja jakokaappiin, mikä tekee tilankäytöstä erittäin tehokkaan. Ne voidaan myös koordinoida niin, että vain vikakohtaa lähinnä oleva katkaisija laukeaa vaikuttamatta muihin laitteisiin.

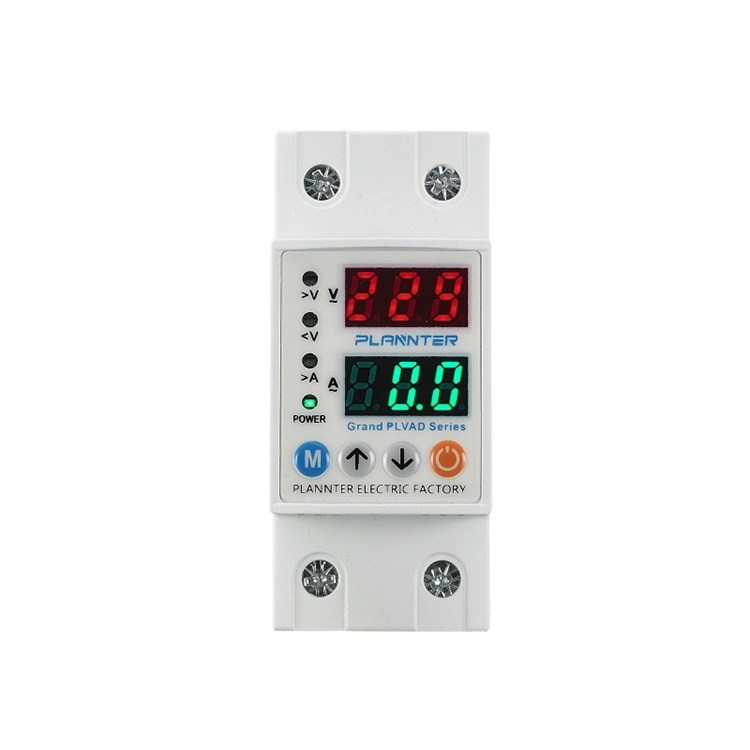

Jännitesuojat, joita voidaan myös kutsua ylijännitesuojiksi tai jännitteen stabiloijiksi, ovat toinen sähkölaite, jota Pugao (Plannter) tarjoaa, lisäksiMCB:tjavaihtokytkimet. Ne suojaavat elektronisia laitteita odottamattomilta jännitteen vaihteluilta, joita kutsuimme ylijännitteiltä tai piikkeiltä, ​​mikä takaa vakaamman virtalähteen.

Tärkeimmät ominaisuudet

Pugao (Plannter) käyttää kehittynyttä tekniikkaa jännitesuojainten suunnittelussa ja valmistuksessa. Näillä laitteilla on laaja tulojännitealue, joka tarjoaa suojan 90-280 V, joten ne soveltuvat hyvin erilaisiin sähköverkkoihin. Kun esiintyy ylijännitevirtaa, suojus kestää 40 kV, välttää suurten huippujen esiintymisen ja reagoi epänormaaliin jännitteeseen alle 1 nanosekunnissa.

Tuotteissamme näet selkeät merkkivalot, jotka ilmoittavat virran kytkemisestä, suojauksen aktivoinnista ja johdotusvirhevaroituksesta, mikä on erittäin kätevää käyttää. Kotelo on valmistettu paloa hidastavasta materiaalista turvallisuuden parantamiseksi.

Näppäintoiminnot

Yli-/alijännitesuoja:

• Voltage Protector valvoo jatkuvasti syöttöjännitettä reaaliajassa.
• Katkaisee piirin automaattisesti, kun jännite ylittää tai laskee alle esiasetetut rajat.
• Estää epävakaan virtalähteen aiheuttamia vaurioita laitteille.

Aikaviivetoiminto:

• Sisäänrakennettu viiveominaisuus välttää toistuvan kytkennän jännitteenvaihteluiden aikana.
• Mahdollistaa turvallisen uudelleenkytkennän virran vakautumisen jälkeen, mikä suojaa kompressoreja ja herkkiä laitteita.
• Viiveaikaa voidaan säätää sovelluksen tarpeiden mukaan.

Säädettävät asetukset:

• Voltage Protector tukee säädettäviä ylijännite-, alijännite- ja virtaparametreja.
• Käyttäjät voivat asettaa suojakynnykset erilaisten kuormitusvaatimusten mukaan.
• Parantaa joustavuutta asuin-, kaupallisissa ja teollisissa sovelluksissa.

Merkkivalot:

• Varustettu LED-ilmaisimilla, jotka näyttävät työtilan selkeästi.
• Näyttää olosuhteet, kuten normaalin toiminnan, vian ja suojaustilan.
• Auttaa käyttäjiä tunnistamaan nopeasti järjestelmän tilan ja ratkaisemaan ongelmia.

Asennus ja huolto

Ennen asennusta ensimmäinen asia, joka on otettava huomioon, on asennuspaikka. Pugao (Plannter) suosittelee pääjännitesuojan asentamista koko talon suojaamiseksi pääjakokeskukseen. Pistesuojaa varten kytke jännitesuoja suoraan pistorasiaan ja varmista, ettei se ole ketjutettu toiseen jatkojohtoon tai jatkojohtoon.

Asennuksen jälkeen se voi suojata sähkölaitteita. Kaikkia käytettävissä olevia pistorasioita voidaan käyttää, mutta laitteen enimmäiskuormituskykyä ei saa ylittää. Herkät ja kalliit elektroniset laitteet voidaan asettaa etusijalle, erityisesti jotkut audiolaitteet ja lääketieteelliset laitteet.

Jännitesuoja ei periaatteessa vaadi huoltoa koko käyttöprosessin aikana. Avaintoiminto, johon voit kiinnittää huomiota, on tilan merkkivalon säännöllinen tarkistaminen. Sisällä ei ole käyttäjän huollettavia osia, ja niiden käyttöikä on rajoitettu, ja niiden suorituskyky heikkenee jokaisen aallonpiikin myötä. Siksi, vaikka ilmeisiä vikoja ei olisikaan, ne on lopulta vaihdettava pitkän käytön jälkeen. Tämä on luonnollinen käytön ilmiö.

Tyypit ja sovellukset

Yhden ulostulon suojat:

• Jännitesuoja yhden pistorasian muodossa on suunniteltu yksittäisille laitteille.
• Käytetään yleisesti jääkaapeissa, ilmastointilaitteissa ja televisioissa.
• Tarjoaa erillisen suojan yli- ja alijännitettä vastaan ​​yhdelle laitteelle.
• Helppo asentaa ja ihanteellinen asuinkäyttöön.

Plug-in ylijännitesuojat:

• Käytetään useille laitteille, kuten tietokoneille, reitittimille ja toimistolaitteille.
• Yhdistää jännitesuojan ylijännitesuojaan lisäämään turvallisuutta.
• Sopii kotitoimistoihin ja pieniin kaupallisiin tiloihin.
• Kannettava ja kätevä tilapäisiin tai joustaviin asennuksiin.

Paneeliasennettava / raskaaseen käyttöön:

• Asennetaan jakotauluihin tai sähköpaneeleihin.
• Suunniteltu koko järjestelmän suojaamiseen teollisissa ja kaupallisissa ympäristöissä.
• Kestää suurempia virtakuormia ja tarjoaa keskitetyn suojan.
• Ihanteellinen tehtaisiin, palvelinhuoneisiin ja suuriin sähköjärjestelmiin.

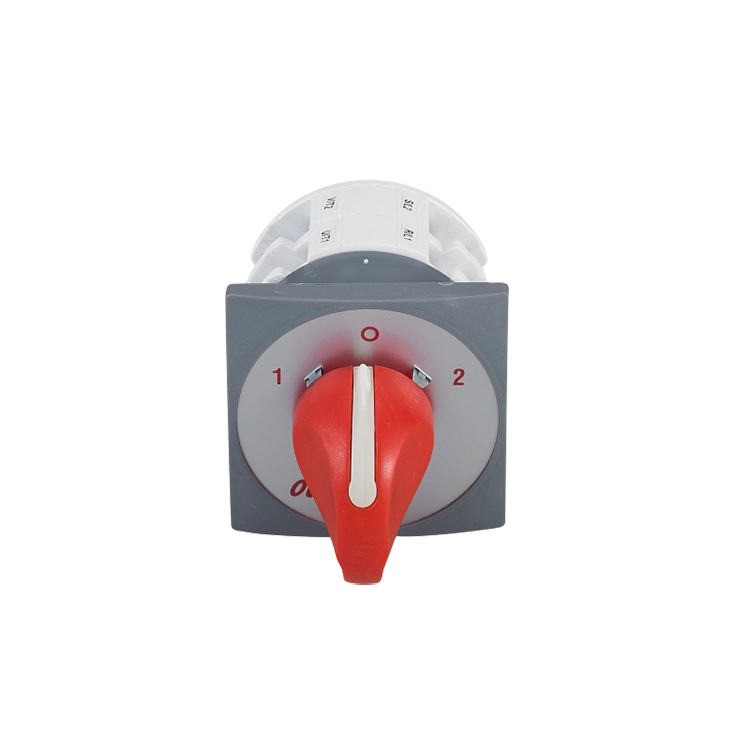

Tervetuloa ostamaan Pugaon (Plannter) toimittama Vaihtokytkin, meillä on kolme tyyppiä tätä tuotetta, joista voit valita:automaattinen, manuaalinen, jayleiset vaihtokytkimet. Niiden tehtävänä on kytkeä kuormia kahden virtalähteen välillä, esimerkiksi ensiö- tai varavirtalähteestä sähkökatkon tai huoltojakson aikana. Käyttämällä tätä tuotetta saat tulokset keskeytymättömästä virransyötöstä, toiminnan ylläpidosta ja herkkien laitteiden suojaamisesta.

Tärkeimmät ominaisuudet ja toiminnalliset edut

Turvallisen lähteen eristäminen:

• Vaihtokytkin varmistaa, että vain yksi virtalähde on kytkettynä kerrallaan.
• Estää takaisinsyötön pää- ja varavirran välillä ja parantaa järjestelmän turvallisuutta.
• Välttämätön henkilökunnan ja sähkölaitteiden suojaamiseksi.

Manuaalinen vs. automaattinen käyttö:

• Manuaalinen vaihtokytkin mahdollistaa käyttäjän ohjattavan vaihtamisen virtalähteiden välillä.
• Automaattiset versiot havaitsevat sähkökatkon ja vaihtuvat välittömästi ilman väliintuloa.
• Dual-mode-mallit tarjoavat joustavuutta sekä normaaleihin että hätätilanteisiin.

Keski-off-asento:

• Tarjoaa neutraalin asennon, jossa molemmat virtalähteet on kytketty irti.
• Varmistaa turvallisen huollon ja tarkastuksen ilman jännitteistä virtaa.
• Vähentää riskiä asennuksen tai huollon aikana.

Siirtymätyypit:

Avoin siirtymä (katko ennen valmistusta):

• Vaihtokytkin katkaisee ensisijaisen lähteen ennen varmuuskopion kytkemistä.
• Luo lyhyen keskeytyksen, mutta varmistaa turvallisen vaihdon.
• Käytetään laajasti tavallisissa asuin- ja kaupallisissa järjestelmissä.

Suljettu siirtymä (Tee ennen taukoa):

• Yhdistää hetkellisesti molemmat lähteet kytkennän aikana.
• Tarjoaa keskeytymättömän virransyötön ilman seisokkeja.
• Vaatii synkronoinnin ja sitä käytetään kriittisissä sovelluksissa.

Kuormanhallinta:

• Vaihtokytkin auttaa jakamaan kuormat tehokkaasti eri virtalähteiden välillä.
• Tukee kriittisten kuormien vakaata toimintaa sähkökatkojen aikana.
• Parantaa yleistä energianhallintaa ja järjestelmän luotettavuutta.

Vankka muotoilu:

• Rakennettu korkealaatuisista eristysmateriaaleista ja kestävistä koskettimista.
• Suunniteltu pitkää mekaanista ja sähköistä käyttöikää varten.
• Soveltuu jatkuvaan käyttöön asuin-, liike- ja teollisuusympäristöissä.

Yleiset sovellukset

Hätävoimajärjestelmät:

• Vaihtokytkintä käytetään laajalti hätäsähköjärjestelmissä jatkuvan sähkönsyötön varmistamiseksi.
• Siirtää kuorman automaattisesti tai manuaalisesti varavirtaan verkkovian aikana.
• Välttämätön sairaaloissa, datakeskuksissa ja kriittisissä infrastruktuurissa.

Generaattorin varmuuskopio:

• Mahdollistaa turvallisen vaihdon sähkön ja generaattorin välillä.
• Estää käänteisen tehovirran, joka voi vahingoittaa laitteita tai vaarantaa henkilöstön.
• Yleisesti asennettu asuin-, liike- ja teollisuusgeneraattorijärjestelmiin.

Matkailuautot / matkailuautot:

• Käytetään vaihtamaan maasähkön ja laivan akku- tai generaattorijärjestelmien välillä.
• Varmistaa vakaan virransyötön laitteille matkan aikana tai verkon ulkopuolella.
• Kompakti muotoilu tekee siitä sopivan rajoitettuun tilaan.

Kuinka valita oikea vaihtokytkin?

Ennen valintaa Pugao (Plannter) suosittelee, että otat huomioon useita avaintekijöitä. Sähköjärjestelmän nimellisvirta ja -jännite, tarvittava napojen lukumäärä, toimintamekanismi (manuaalinen, sähköinen tai automaattinen), ympäristöolosuhteet (IP-suojaustaso), paikallisten standardien noudattaminen sekä paikka, jossa haluat asentaa ja käyttää. Jos näiden tekijöiden huomioimisen jälkeen haluat silti saada ammattimaista teknistä tukea ja valintaneuvoja, voit ottaa meihin yhteyttä milloin tahansa.

Asennus ja huolto

Kun asennat siirtokytkintä, noudata asennusoppaamme ja paikallisia sähkösääntöjä. Vaiheisiin kuuluu kytkimen asennus, virtajohtojen, kuormituskaapeleiden kytkeminen ja maadoitus.

Säännölliset tarkastukset vaaditaan käytön jälkeen. Jokaisella tarkastuksella voidaan varmistaa, onko liitäntä löysällä tai onko siinä kulumaa ja korroosiota, testata kytkimen toimintaa ja poistaa pöly tai roskat päivittäin. Automaattiset kytkimet vaativat myös yhden tarkistuksen enemmän kuin manuaaliset kytkimet, mikä on ohjauspiirin ja akun vahvistaminen.
