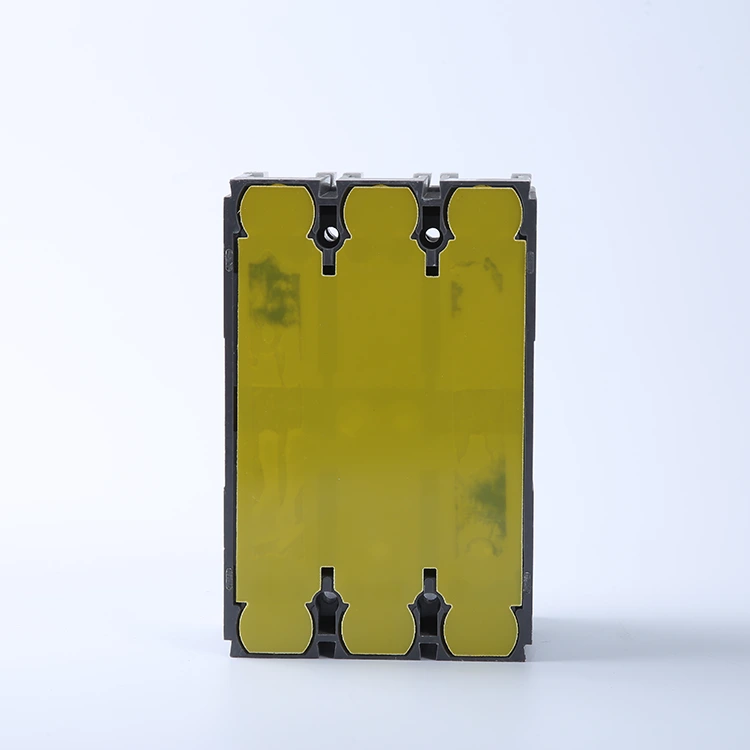

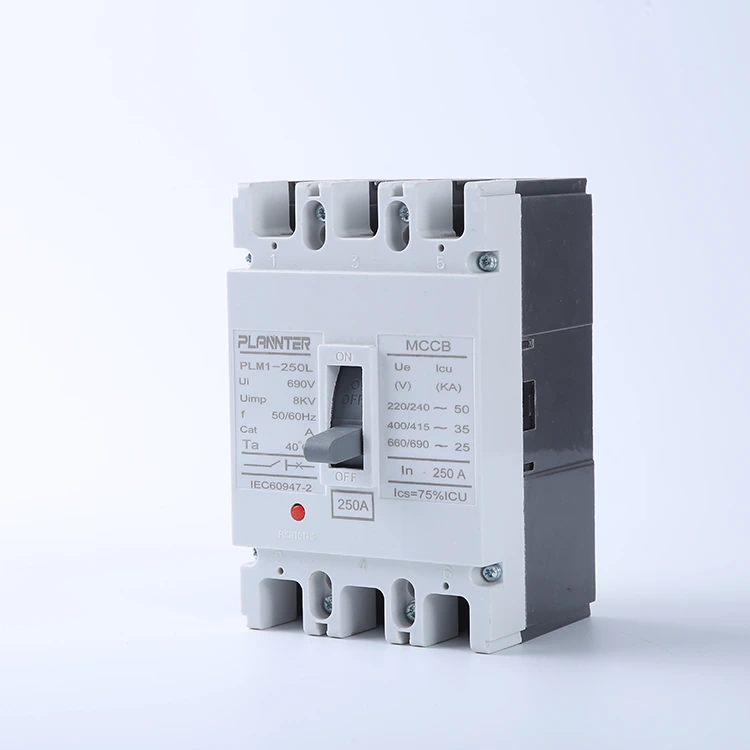

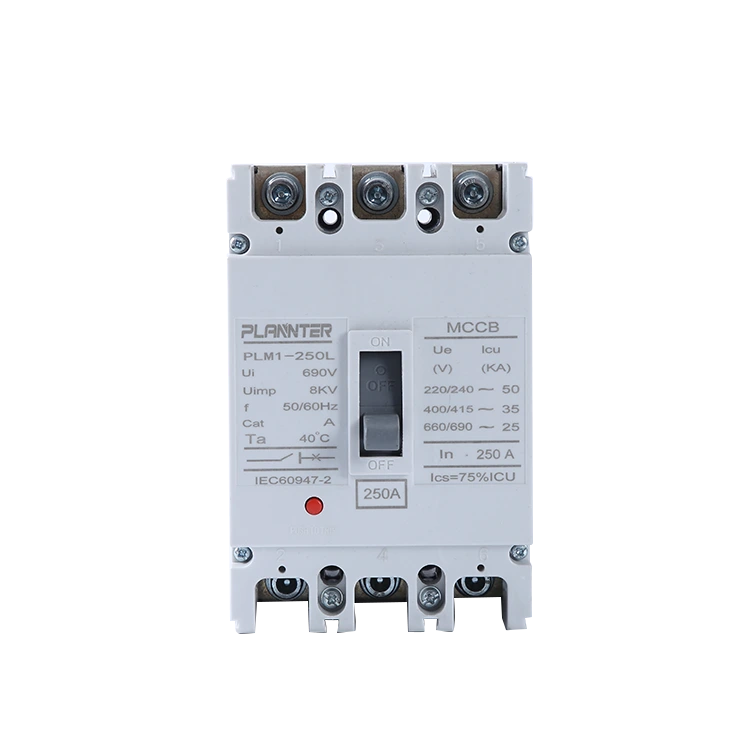

AC High Voltage Molded Case Circuit Breater

AnAC High Voltage Molded Case Circuit Breateron kestävä piirisuojalaite, joka on suunniteltu kestämään suuria virtakuormia ja äärimmäisiä oikosulkutilanteita. Se toimii "viimeisenä suojana" sähköjärjestelmällesi ja varmistaa keskeytyksen jopa vakavissa vikatilanteissa.

Valokaari- ja iskunkestävistä materiaaleista valmistetut katkaisijat tarjoavat mittavakaan suorituskyvyn, mikä tekee niistä luotettavan ytimen tehonsäätökaappien sisällä suuriin toimintoihin.

Tärkeimmät ominaisuudet ja tekniset tiedot

Jännitealue

Nimelliskäyttöjännite:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker soveltuu teollisuuskäyttöön tarkoitettuihin suurjännitesovelluksiin ja tukee kolmivaiheisia, kolmijohtoisia järjestelmiä.

Eristyksen suorituskyky:Sisältää 3000 V tehotaajuuden kestojännitteen ja 8 kV impulssinkestojännitteen, mikä varmistaa eristysturvallisuuden suurjänniteympäristöissä.

Katkaisukapasiteetti

Ultimate Short-Circuit Brsyöttökapasiteetti:Icu saavuttaa jopa 65 kA–100 kA, mikä mahdollistaa nopean virtapiirin katkaisun äärimmäisten oikosulkuvikojen aikana järjestelmän viimeisenä puolustuslinjana.

Palvelun oikosulkukapasiteetti:Ics ≥ 50kA, mikä mahdollistaa laitteen pysymisen toimintakunnossa useiden vikakatkostenkin jälkeen, mikä vähentää ylläpitokustannuksia.

Nykyiset arvosanat

Arvioitu nykyinen:Kattaa valikoiman 250A–1600A ja tukee vakiomäärityksiä, kuten 250A, 400A, 630A, 800A, 1000A, 1250A ja 1600A eri kuormitusvaatimuksiin vastaamiseksi.

Säädettävät matka-asetukset:Lämpölaukaisualue 80–100 % In ja magneettilaukaisualue 4–10 tuumaa, mikä mahdollistaa selektiivisen suojauksen häiritsevien laukaisujen estämiseksi.

Käyttöolosuhteet

Ympäristön lämpötila:-25°C - +70°C, kestää äärimmäisiä lämpötilanvaihteluita teollisuusympäristöissä.

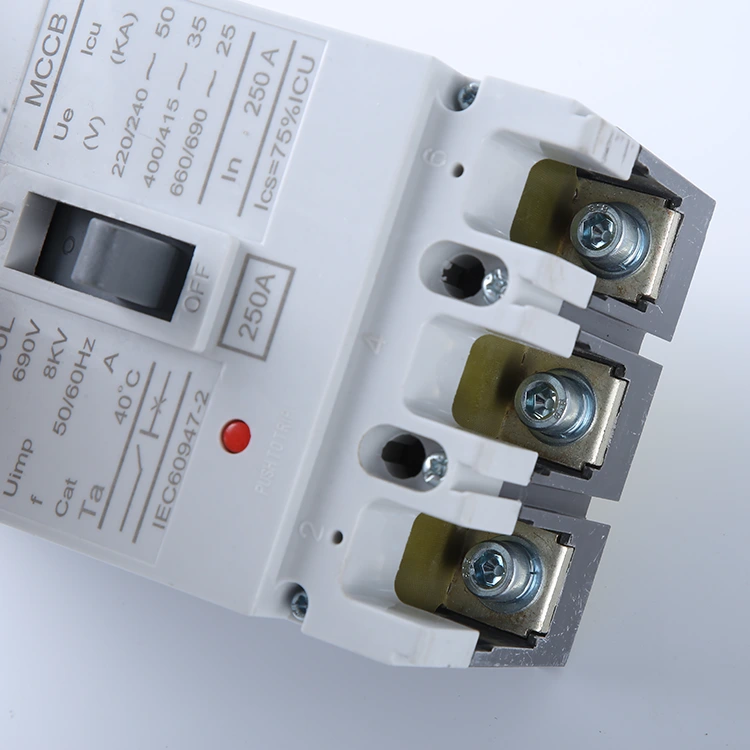

Asennusmenetelmä:Kiinteä tai vedettävä tyyppi; tukee vaaka-/pystyvirtakiskoliitäntöjä ja on yhteensopiva jakelukaapin vakiomittojen kanssa.

Suojausluokka:IP20 (kaappiasennukseen); kotelo on valmistettu korkeita lämpötiloja kestävästä, iskunkestävästä teknisestä muovista ja täyttää IEC 60947-2 -standardin.

Tärkeimmät erot: matalajännite vs. korkeajännitekatkaisijat

Low Voltage (LV) ja High Voltage (HV) -suojauksen eron ymmärtäminen on ratkaisevan tärkeää valittaessa oikeat laitteet sähkönjakelujärjestelmääsi. Näin ne vertaavat:

Pienjännitekatkaisijat (LV).

• Jännitealue:Tyypillisesti mitoitettu järjestelmille enintään **1000 V AC**. Yleisiä arvoja ovat 240 V ja 400 V asuin- ja kevyeen kaupalliseen käyttöön.
• Sovellukset:Käytetään laajasti kotitalouksien jakelukeskuksissa, pienissä liikerakennuksissa ja loppupiirin suojauksessa (valaistus, pistorasiat).
• Koko ja monimutkaisuus:Yleensä kompakti (esim. MCB:t) ja yksinkertaisempi rakenne, keskittyen perusylikuormitus- ja oikosulkusuojaukseen ilman monimutkaisia ​​valokaaren ohjausjärjestelmiä.

Korkeajännitekatkaisijat (HV).

• Jännitealue:Suunniteltu keski- ja korkeajännitteisille järjestelmille, jotka vaihtelevat usein **3,3 kV - 72,5 kV** tai enemmän.
• Valokaarisammutus:Koska korkea jännite luo voimakkaita kaaria, nämä katkaisijat (kuten meidänAC High Voltage Molded Case Circuit Breater) vaativat kehittyneitä valokaaren sammutustekniikoita, kuten tyhjiöpulloja, SF6-kaasua tai erikoisverkkoja virran katkaisemiseksi turvallisesti.
• Sovellukset:Välttämätön raskaalle teollisuuslaitokselle, voimantuotantoasemille, suurille muuntajille ja pääjakelun syöttöjohdoille, joissa luotettavuus on kriittinen.
• Suojaus:Usein varustettu kehittyneillä elektronisilla laukaisuyksiköillä tarkkaa valikoivaa koordinointia ja kauko-ohjausta varten.

Mitkä ovat suurjännitekatkaisijoiden tyypit?

Suurjännitekatkaisijat luokitellaan sen mukaan, millä väliaineella ne sammuttavat sähkökaaren. Oikean tyypin valinta on olennaista järjestelmän turvallisuuden ja tehokkuuden kannalta.

Vacuum Circuit Breaker (VCB)

• Periaate:Käyttää tyhjiötä (paine < 10⁻⁴ Pa) kaaren sammutus- ja eristysaineena. Kaasumolekyylien puuttuminen vaikeuttaa kaaren ylläpitämistä itsestään.
• Tärkeimmät ominaisuudet:Kompakti koko, pitkä käyttöikä ja huoltovapaa toiminta. Ne ovat ympäristöystävällisiä, koska ne eivät käytä kaasua tai öljyä.
• Sovellus:Hallitseva keskijännite (jopa 40,5 kV) sisäkäyttöisissä kojeistosovelluksissa.

SF6 katkaisija

• Periaate:Käyttää rikkiheksafluoridikaasua (SF6), jonka eristyslujuus on ~ 2,5 kertaa ilman ja valokaaren sammutuskyky ~ 100 kertaa parempi kuin ilman.
• Tärkeimmät ominaisuudet:Erinomainen suorituskyky suurjännite (HV) ja erittäin korkea jännite (EHV) siirtoverkoissa. Ne ovat luotettavia, mutta vaativat tiukan tiivistyksen kaasuvuodon estämiseksi.
• Sovellus:Käytetään laajasti sähköasemissa ja ulkona korkeajännitesiirtolinjoissa (yli 72,5 kV).

Air Blast -virtakatkaisija

• Periaate:Käyttää korkeapaineista paineilmapuhallusta kaaren puhaltamiseen, jäähdyttäen ja sammuttaen sen nopeasti.
• Tärkeimmät ominaisuudet:Nopea toiminta ja paloturvallinen (ei öljyä). Ne ovat kuitenkin meluisia ja vaativat monimutkaisen ilmakompressorijärjestelmän.
• Sovellus:Historiallisesti käytetty erittäin korkeajännitejärjestelmissä (EHV), vaikka se on suurelta osin korvattu SF6:lla ja VCB:llä nykyaikaisissa verkoissa.

Mihin AC High Voltage MCCB sopii?

Vaikka VCB:t ja SF6-katkaisijat käsittelevät siirtotason jännitteitä,AC High Voltage MCCBon suunniteltu teolliseen keskijännitteen jakeluun (esim. 690 V - 3,6 kV). Se kattaa tavanomaisten pienjännitekatkaisijoiden ja massiivisten suurjännitekytkinlaitteiden välisen kuilun ja tarjoaa vankan suojan raskaille koneille ja voimakeskuksille.

FAQ

Mikä on jänniteluokitus (Un)?

Nimelliskäyttöjännite (Un) meidänAC High Voltage MCCBtyypillisesti jopa **690 V AC**. Tämä luokitus varmistaa, että katkaisija voi turvallisesti käyttää ja eristää piirejä korkeajännitteisissä teollisuusympäristöissä, kuten suurissa voimakeskuksissa ja raskaissa koneissa.

Voinko käyttää tavallista MCCB:tä muuntajan ensiöpuolelle?

Kyllä, mutta se vaatii huolellista valintaa. Katkaisijan tulee käsitellä muuntajan kytkentävirtaa ilman häiritsevää laukaisua. MeidänAC High Voltage MCCBSarjassa on säädettävät magneettilaukaisuasetukset (esim. 4–10 kertaa tuumaa), joiden avulla voit asettaa kynnyksen riittävän korkeaksi sietämään syöttövirtoja ja samalla tarjoamaan oikosulkusuojauksen.

Mikä on tyypillinen virta-alue?

Suurjännitevaletut kotelokatkaisijat kattavat yleensä suuremmat ampeeritarpeet verrattuna tavallisiin minikatkaisijoihin. Valikoimamme kattaa tyypillisesti alkaen250A - 2500A, joten ne sopivat pääjakelun syöttölaitteisiin ja suuriin teollisuuskuormiin.

Miten ne eroavat sulakkeista?

• Nollattavissa:Toisin kuin sulakkeet, jotka on vaihdettava vian jälkeen, MCCB voidaan nollata laukaisun jälkeen.
• Säädettävyys:MCCB:t mahdollistavat säädettävät laukaisuasetukset (termiset ja magneettiset), mikä tarjoaa tarkan suojakoordinoinnin, jota kiinteät sulakkeet eivät pysty tarjoamaan.
• Vaihto:MCCB voi toimia manuaalisena kytkimenä virran katkaisemiseksi huoltoa varten.

Mitä tapahtuu, jos käytän AC-katkaisijaa tasavirtajärjestelmässä?

Älä tee tätä.AC-katkaisijat luottavat vaihtovirtaan, joka ylittää nollan, sammuttaakseen sähkökaaren. Tasavirta ei ylitä nollaa, mikä tarkoittaa, että kaari ei sammu ja voi aiheuttaa tulipalon tai räjähdyksen. Sinun on käytettävä erityisesti tasavirtasovelluksiin suunniteltua katkaisijaa.

Kuinka korvaat korkeajännitteisen MCCB:n turvallisesti?

Turvallisuus on ensiarvoisen tärkeää. Toimi seuraavasti:

1. Virranpoisto:Katkaise virtalähde ja varmista, että jännite on nolla.
2. Lukitus/tunniste:Käytä lukituslaitteita estääksesi vahingossa tapahtuvan uudelleen jännitteen kytkemisen.
3. Katkaise yhteys:Irrota johto- ja kuormituskaapelit (ja neutraali, jos mahdollista).
4. Korvata:Irrota vanha yksikkö ja asenna uusiAC High Voltage Molded Case Circuit BreaterVarmista, että kaikki liitännät on kiristetty valmistajan ohjeiden mukaisesti.
