Toivotamme sinut tervetulleeksi tilaamaan laadukkaita ja kestäviä AC Molded Case -virtakatkaisijoitaPUGAO (Plannter Electric). Ammattimaisena valmistajana ja toimittajana omalla tehtaallamme tarjoamme yhden luukun ratkaisun – aina myyntiä edeltävästä konsultaatiosta myynnin jälkeisiin teknisiin tukipalveluihin.
Ydinrakenne
AC-muovattujen katkaisijoiden kyky käsitellä suuria virtoja riippuu ensisijaisesti seuraavista kolmesta komponentista:
1. Valettu kotelo
Tämä komponentti tarjoaa sekä sähköisen eristyksen että mekaanisen tuen; se sulkee jännitteiset osat kokonaan sisään sähköiskun estämiseksi, siinä on kompakti rakenne ja se ei vaadi käytännössä mitään huoltoa.
2. Valokaarisammutuskammio
Kun katkaisija katkaisee korkean virran, koskettimien väliin muodostuu korkean lämpötilan sähkökaari. Valokaarisammutuskammio koostuu lukuisista rinnakkaisista metallilevyistä, jotka on suunniteltu segmentoimaan, pidentämään ja jäähdyttämään kaari, ja lopulta se sammutetaan käyttämällä hetkeä, jolloin vaihtovirta ylittää nollapisteen. Tämä mekanismi on avain sen kykyyn katkaista turvallisesti tuhansien ampeerien oikosulkuvirrat.
3. Matkayksikkö
Tämä muodostaa ydinelementin, joka määrittää katkaisijan suorituskyvyn. Matkayksiköt luokitellaan pääasiassa kahteen tyyppiin: lämpömagneettisiin ja elektronisiin. Ensimmäisen ydinkomponentit ovat bimetallinauha ja sähkömagneetti, kun taas jälkimmäisessä hyödynnetään mikroprosessoria ja virtamuuntajaa. Näillä kahdella tyypillä on erilliset suojausominaisuudet ja ne sopivat erilaisiin sovellusskenaarioihin; erityinen valinta olisi määritettävä yksittäisten hankkeiden vaatimusten yksityiskohtaisen analyysin perusteella.
Mitkä ovat AC MCCB:n suorituskykyominaisuudet?
1. Poikkeuksellinen katkaisukapasiteetti
Tavalliset asuntojen katkaisijat pystyvät tyypillisesti käsittelemään jopa 6 000 A:n oikosulkuvirtoja. AC MCCB:mme voivat kuitenkin vaivattomasti katkaista äärimmäiset 35 000 A (35 kA) – tai jopa suuremmat (esim. 100 kA) oikosulkuvirrat – ja näin suojaavat sähköjärjestelmää katastrofihäiriöiltä.
2. Virran säädettävyys
Useimmissa PUGAO AC MCCB:issä on säädettävä nimellisvirta-asetus (Ir). Esimerkiksi 250 A MCCB voidaan säätää kiertonupin avulla laukeamaan 200 A todellisista virrankulutusvaatimuksista riippuen; Tämä ominaisuus tarjoaa enemmän joustavuutta virranjakelun hallinnassa.
3. Raskaiden kuormien tuki
Se pystyy kestämään teollisuusmoottoreiden käynnistyksen aikana syntyviä valtavia käynnistysvirtoja ilman, että se kärsii toistuvista häiritsevistä laukaisuista, jotka usein liittyvät vakiokytkimiin.
Kuinka valita oikea AC MCCB projektiisi?
Mallia valittaessa suosittelemme keskittymään AC Molded Case Circuit Breakerin viiteen keskeiseen näkökohtaan:
1. Määritä nimellisvirta
Tämä muodostaa valintaprosessin perustan. Katkaisijan nimellisvirran tulee ylittää piirin lasketun virran.
Peruskaava: In ≥ Laskettu kuormitusvirta.
PUGAO-vinkki: Induktiivisille kuormille, kuten sähkömoottoreille, hetkellinen käynnistysvirta on merkittävä; siksi katkaisijaa valittaessa on tyypillisesti tarpeen käyttää 1,2 - 1,5 kertaa lasketun virran turvamarginaalia tai valita erikoistunut moottorinsuoja MCCB.
2. Määritä katkaisukapasiteetti
Katkaisukyky tarkoittaa suurinta oikosulkuvirtaa, jonka katkaisija voi turvallisesti katkaista.
Lähellä muuntajaa: Jos oikosulkuvirrat ovat korkeat, suosittelemme korkean katkaisukapasiteetin mallin valitsemista (esim. 50 kA tai 100 kA).
Jakeluhaarojen lopussa: Kun oikosulkuvirrat ovat suhteellisen pieniä, voidaan valita taloudellisempi malli (esim. 25 kA tai 35 kA).
Periaate: Katkaisijan lopullisen oikosulkukatkaisukapasiteetin on oltava suurempi kuin arvioitu suurin mahdollinen oikosulkuvirta asennuskohdassa.
3. Valitse napojen määrä
3P (3-napainen): Käytetään tasapainotetuissa kolmivaiheisissa järjestelmissä (esim. puhtaasti moottorikäyttöiset kuormat); suojaa ja katkaisee vain kolme vaihejohdinta.
4P (4-napainen): Käytetään tasapainottamattomissa kolmivaiheisissa järjestelmissä (sisältää yhdistelmän kolmivaiheisia ja yksivaiheisia kuormia); katkaisee samanaikaisesti sekä vaihejohtimet että nollajohtimen, mikä parantaa turvallisuutta huollon aikana.
4. Valitse matkayksikön tyyppi
Lämpömagneettinen: Yksinkertainen, luotettava rakenne, jolla on vahva häiriönkestävyys, ja se on taloudellisempi. Sopii useimpiin tavallisiin sähkönjakelukohteisiin.
Elektroninen: Tarjoaa erittäin korkean suojaustarkkuuden, mahdollistaa nykyisten asetusten hienosäädön ja sisältää mittaus- ja viestintäominaisuudet. Soveltuu ympäristöihin, joissa on tiukat virranlaatuvaatimukset, kuten sairaaloihin, datakeskuksiin tai suuriin tarkkuustuotantolaitoksiin.
5. Harkitse ympäristön lämpötilaa ja asennustapaa
Vähennys: MCCB:n nimellisvirran arvo perustuu tyypillisesti 40 °C:n ympäristön lämpötilaan. Jos katkaisin asennetaan suljettuun, korkean lämpötilan jakelukaappiin, ilmoita siitä meille, jotta voimme määrittää sopivan ratkaisun projektisi olosuhteiden perusteella.
Lisävarustevaatimukset: Tarvitsetko shunttilaukaisuyksikön? Tarvitsetko apukoskettimia?
FAQ
K: Miksi katkaisija laukeaa, kun moottori käynnistyy?
V: Tämä johtuu tyypillisesti virheestä laukaisukäyrässä.
Moottorin käynnistyksen aikana ottama hetkellinen virta on yleensä 7-12 kertaa sen nimellisvirta. Jos olet valinnut C-tyypin katkaisijan, se tulkitsee tämän jännitteen väärin oikosulkuksi ja laukeaa välittömästi.
Varmista moottorin kuormitusta varten, että valitset D-tyypin kotelon katkaisijan (MCCB) tai erikoistuneen moottorinsuojakatkaisijan.
K: Kuinka valitsen 3P- ja 4P-katkaisijoiden välillä?
V: Tämä riippuu järjestelmän maadoituskokoonpanosta ja kuormitusvaatimuksista.
Valitse 3P: Puhtaasti kolmivaiheisille kuormille, joissa nollajohtoa ei tarvita.
Valitse 4P: Järjestelmiin, joissa on yksivaiheinen kuorma (jotka vaativat nollajohdon).
K: Voivatko valetut katkaisijat (MCCB) tarjota maavuotosuojauksen?
V: Kyllä, he voivat; tätä toimintoa ei kuitenkaan tyypillisesti integroida itse yksikköön, vaan se saavutetaan modulaarisella kokoonpanolla.

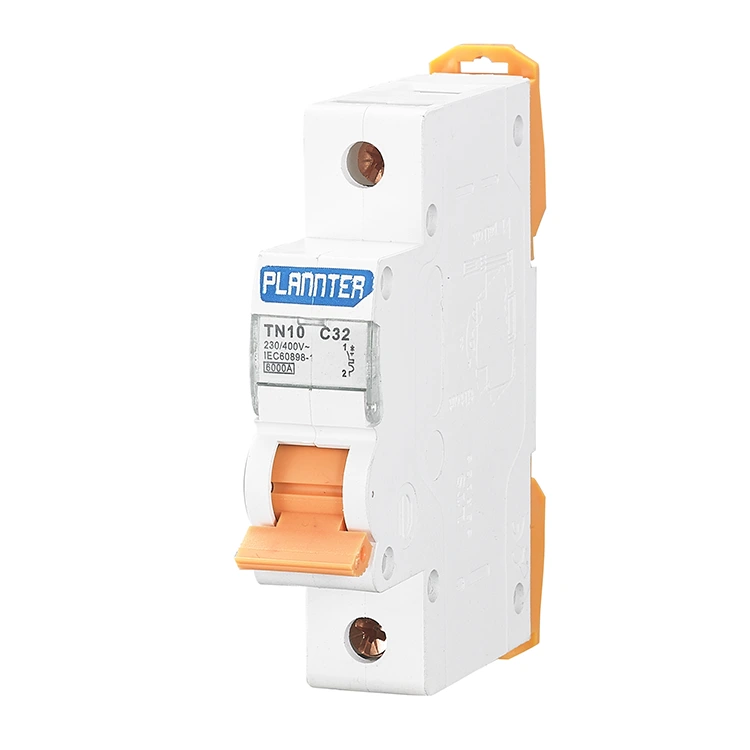

Jos tarvitset tätä ominaisuutta, voit lisätä maavuotosuojamoduulin. Huomaa kuitenkin, että maavuotosuojaus on ensisijaisesti tarkoitettu palontorjuntaan; jos tavoitteenasi on päätypiirin suojaus sähköiskua vastaan, suosittelemme valitsemaan erillisen jäännösvirtalaitteen (RCD) tai PUGAO:nMCB-sarja.
