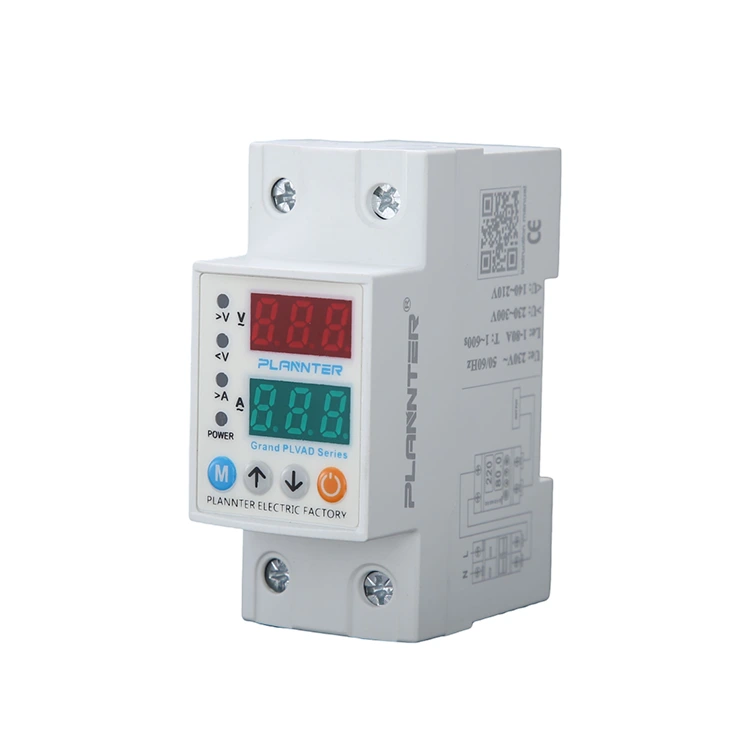

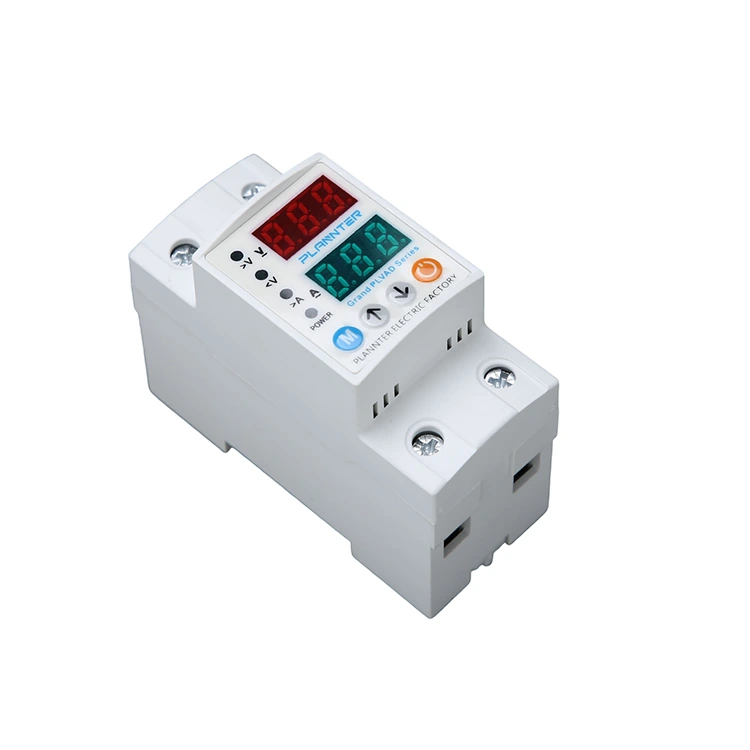

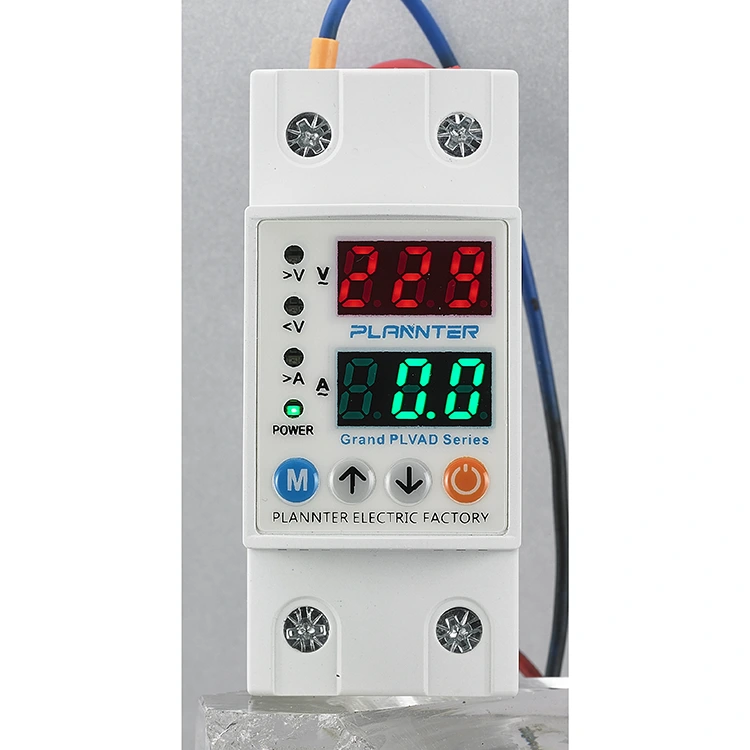

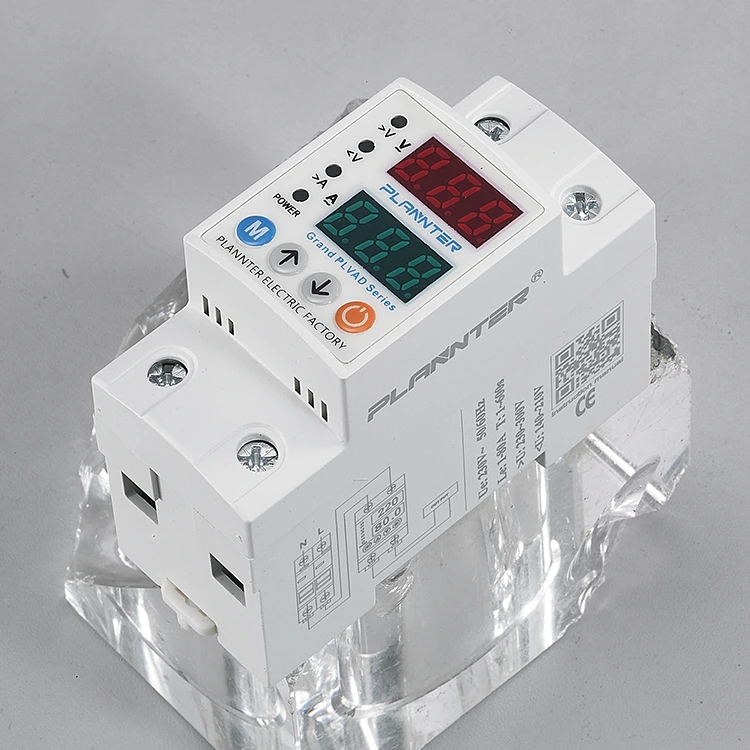

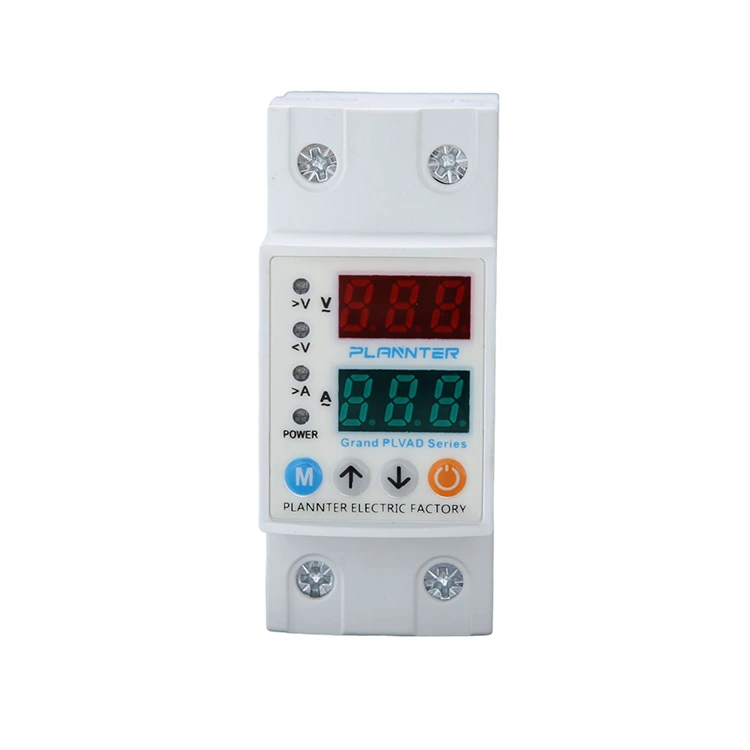

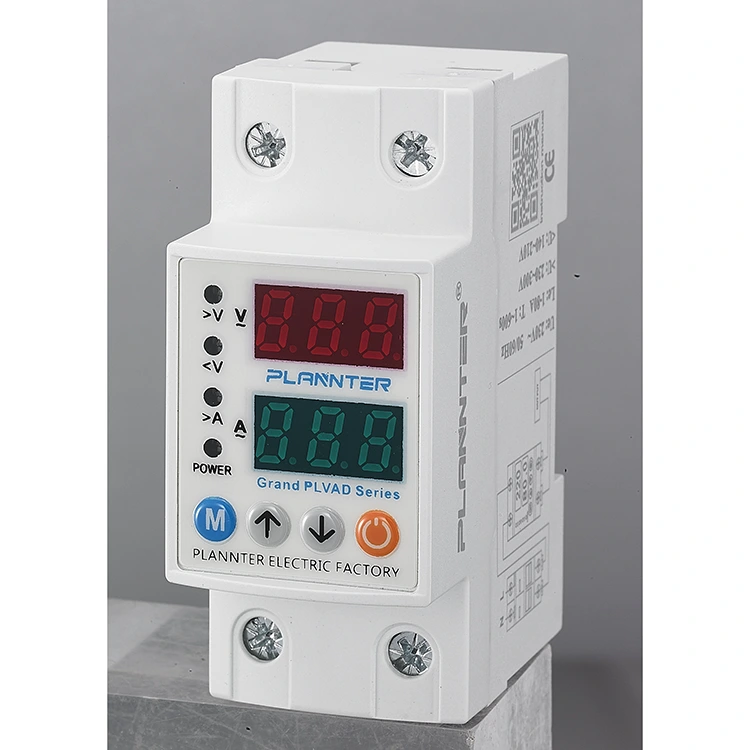

40A 63A Ylä- ja alasuoja

Pugao 40A 63A Ylä- ja alasuojaon erikoistunut sähköturvalaite, joka on suunniteltu suojaamaan piirejä ja kytkettyjä laitteita jännitteen epävakaudelta. Tämä kiskoon asennettu yksikkö, joka on mitoitettu tavallisiin 220 VAC/230 VAC järjestelmiin (50/60 Hz), valvoo jatkuvasti verkkojännitettä.

Se katkaisee automaattisesti virransyötön, kun jännitetasot ylittävät turvalliset rajat (ylijännite) tai laskevat liian alhaiseksi (alijännite), mikä estää moottoreiden, piirilevyjen ja johtojen vaurioitumisen. Vankka rakenne, joka pystyy toimimaan lämpötiloissa -20 °C - +55 °C, takaa luotettavan suorituskyvyn erilaisissa ympäristöissä.

Toimintaperiaate

40A 63A Ylä- ja alasuojain toimintaperiaate on itse asiassa jännitetietojen valvonta. Tämä sisältää esimerkiksi antureiden, ohjausyksiköiden, releiden ja muiden olosuhteiden havaitsemisen ja valvonnan.

Anturi: Jännitteen tasoa voidaan seurata reaaliajassa. Jos jännite ylittää tai laskee alle esiasetetun kynnysarvon, anturi lähettää signaalin ohjausyksikölle, joka kehottaa meitä käyttämään prosessia.

Ohjausyksikkö: voi vastaanottaa signaaleja anturilta ja määrittää, onko jännite epänormaali. Jos jännite havaitaan liian korkeaksi tai liian matalaksi, ohjausyksikkö aktivoi suojatoimenpiteet.

Rele: Ohjausyksikön käskyn jälkeen rele avaa piirin nopeasti suojatakseen laitetta vaurioilta ja estääkseen tulipalon.

Laitteiden suojaus

Herkät koneet tarvitsevat vakaata tehoa toimiakseen oikein. The40A 63A Ylä- ja alasuojakäytetään laajalti suojaamaan:

• Lääketieteelliset laitteet:Varmista, että tehopiikit eivät vahingoita kriittisiä diagnostiikkatyökaluja.
• Instrumentointi:Tasaiseen jännitteeseen perustuvien ohjausjärjestelmien ja antureiden tarkkuuden ylläpitäminen.

Teolliset/kaupalliset kuormat

Raskaimmissa sovelluksissa laite tarjoaa korkeat virranmittaukset merkittävien sähkökuormien käsittelemiseksi:

• 40A luokitus:Soveltuu tavallisiin kaupallisiin valaistuspiireihin ja pienempiin toimistolaitteisiin.
• 63A luokitus:Ihanteellinen teollisuuden jakelukeskuksiin, raskaisiin moottoreihin ja päävirtalähteisiin, joissa vaaditaan suurempaa virtakapasiteettia.

Suojaustyyppi ja -mekanismi

The40A 63A Ylä- ja alasuojakäyttää älykästä ohjausjärjestelmää, joka sisältää antureita ja releitä tehoturvallisuuden hallintaan:

• Ylijännitesuoja:Havaitsee äkilliset jännitteen nousut (esim. nollajohdon katkeaminen) ja katkaisee virran palovaaran ja eristeen vanhenemisen estämiseksi.
• Alijännitesuojaus:Tunnistaa jännitehäviöt, jotka voivat aiheuttaa moottoreiden ylikuumenemisen ja pysähtymisen ja irrottaa kuorman palamisen estämiseksi.
• Automaattinen palautus:Kun jännite palaa vakaalle alueelle, yksikkö voi automaattisesti sulkea piirin uudelleen, mikä vähentää manuaalisten toimenpiteiden tarvetta ja varmistaa jatkuvan toiminnan.

Edut

Reaaliaikainen jännitteenvalvonta ja nopea katkaisu: 40A 63A yli- ja alijännitesuoja valvoo jatkuvasti verkkojännitettä joka päivä, kun jännite havaitaan asetetun kynnyksen yli, kuten yli- tai alijännite, suoja katkaisee virransyötön välttäen sähkölaitteiden pysyvän vaurioitumisen korkean tai matalan jännitteen vuoksi.

Pidennä sähkölaitteiden käyttöikää: Jos pitkällä aikavälillä on vakaa jännite, ympäristö vähentää vaurioiden ja ikääntymisen aiheuttamia jänniteiskuja, voi vakauttaa virransyötön ja vähentää heilahteluja pidentää laitteen yleistä käyttöikää.

Suojaa laitteita: kuten tietokoneet, lääketieteelliset laitteet, instrumentointi ja ohjausjärjestelmät vaativat korkean jännitteen tarkkuuden. Jos havaitaan epänormaali jännite, se katkaisee virransyötön laitteen tietojen häviämisen välttämiseksi.

Korkea turvallisuus- ja suojatehokkuus: kun äkillinen jännitteen nousu voi johtaa johdon ylikuumenemiseen, oikosulkuun tai tulipaloon, 40A 63A Over and Under Protector katkaisee virransyötön ajoissa ylijännitehetkellä, vähentää sähköpalojen riskiä ja parantaa sähkön turvallisuutta.

FAQ

Kuinka säädän jänniterajoja?

Laitteessa on säädettävät asetukset, joiden avulla voit kalibroida yli- ja alijännitekynnykset vastaamaan liitettyjen laitteiden erityisvaatimuksia.

Mikä on "automaattinen palautus"?

Kun vika on poistettu ja jännite palaa turvalliselle alueelle, 40A 63A Over and Under Protector voi automaattisesti palauttaa virran, mikä vähentää manuaalisten nollausten tarvetta ja varmistaa jatkuvuuden.

Mitä eroa on 40A ja 63A välillä?

Tämä viittaa nimellisvirtakapasiteettiin. 63A malli kestää suuremman sähkökuorman (enemmän laitteita) kuin 40A malli. Valitse yhdistetyn kokonaiskuormituksen perusteella.

Suojaako tämä salamajännitteiltä?

Tämä laite on suunniteltu yli-/alijännitesuojaukseen. Kattavan suojan takaamiseksi suoria salamaniskuja vastaan ​​on suositeltavaa käyttää tätä suojaa yhdessä erityisen ylijännitesuojalaitteen (SPD) kanssa.

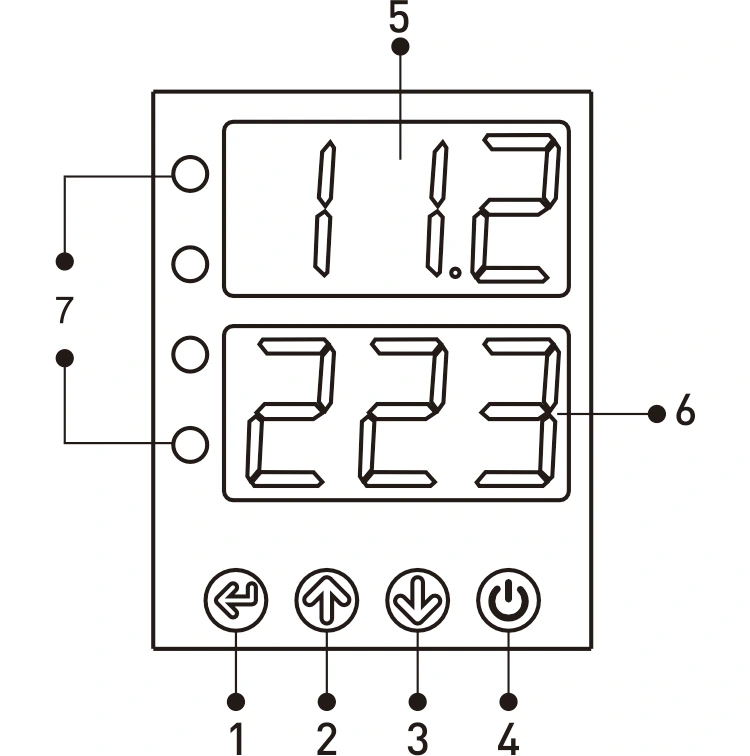

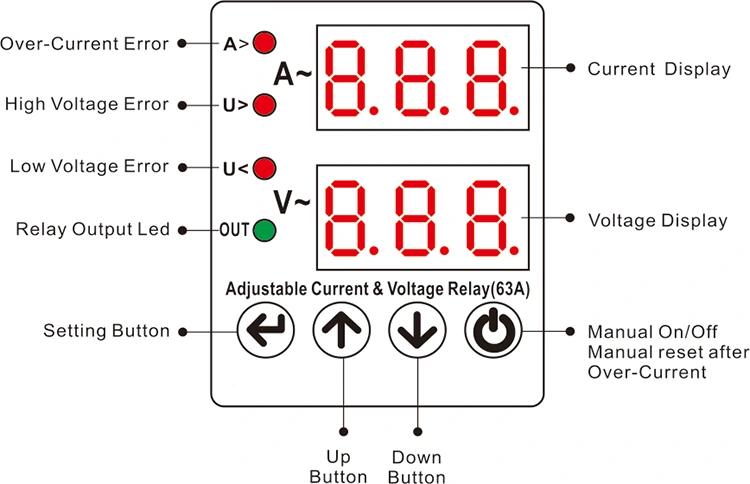

Näyttö ja painikkeet

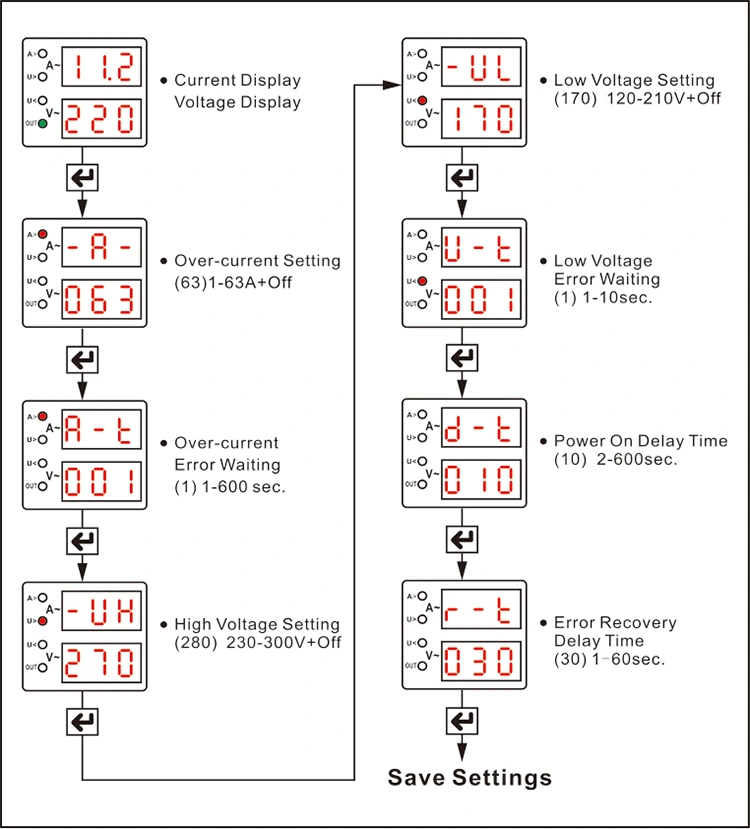

1 - SET-painike: Tätä painiketta käytetään tallentamiseen ylivirta-arvojen ja korkean/matalajännitteen asetusarvojen ja virheiden asettamisen/muuttamisen jälkeen

odotusaika.

2 - UP-painike: Suurenna vaadittua arvoa.

3 - Alas-painike: Pienennä vaadittua arvoa.

4 - Manuaalinen päälle/pois-painike: Käytetään laitteen lähdön kytkemiseen päälle tai pois manuaalisesti. Kun lähtö on pois päältä, näytössä näkyy "OFF", eikä laite voi suorittaa automaattista nollausta. Paina painiketta uudelleen aktivoidaksesi laitteen uudelleen ja jatkaaksesi normaalia toimintaa (edellyttäen, että vikaa ei ole).

5 - Nykyinen näyttö

1. näyttöryhmä: Normaalikäytössä tämä näyttö näyttää tulo- (verkko-) jännitteen arvon. Näyttö palaa tasaisesti, kun vikaa ei ole, ja vilkkuu, jos tapahtuu korkea- tai matalajännitevirhe. Ohjelmoinnin aikana näytöllä näkyvät asiaankuuluvat asetettavat parametriarvot, kuten ylivirta, korkea/matala jännitekynnykset, vikaviive ja nollausviiveet.

6 - Jännitteen näyttö

2. näyttöryhmä: Normaalin toiminnan aikana tämä osa näyttää nykyisen arvon. Näyttö palaa tasaisesti, kun järjestelmä toimii normaalisti, ja vilkkuu ylivirtavian sattuessa. Ohjelmoinnin aikana se näyttää vastaavan ohjelmaparametrin numeerisen arvon.

7 - LED-ilmaisimet:

A>: Syttyy, kun ylivirtavika havaitaan.

V>: Syttyy, kun tapahtuu korkeajännitevika.

V<: Syttyy, kun tapahtuu matalajännitevika.

Out: Syttyy, kun laite aloittaa lähtötoiminnan.

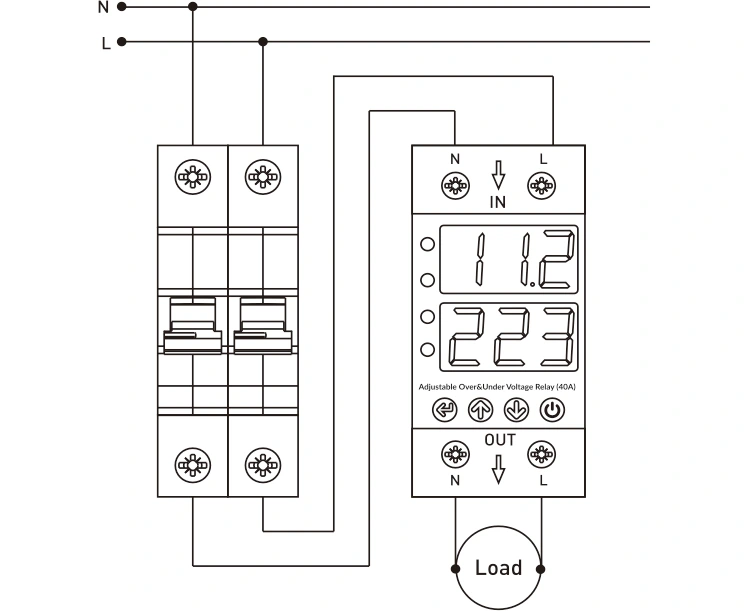

Kytkentäkaavio

Verkon nolla- ja vaihejohtimet tulee kytkeä laitteen N- ja L-liittimiin, jotka on merkitty merkinnällä "Input".

Yli- tai alijännitteeltä suojattaviksi tarkoitettujen laitteiden nolla- ja vaihejohtimet tulee kytkeä laitteen "Output"-osan alla oleviin "N"- ja "L"-liittimiin.

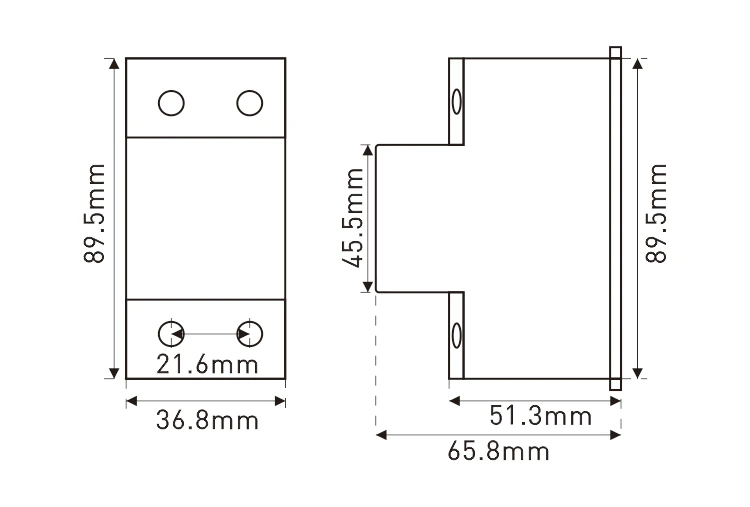

Mitat
