Kuinka muoviset pienoiskatkaisijat tukevat turvallisempaa kodin johdotusta

Kun asuntojen sähköjärjestelmät monimutkaistuvat,Muoviset minikatkaisijatovat edelleen tärkeä osa piirien suojausta, mikä auttaa hallitsemaan ylivirtariskejä ja tukemaan järjestettyä kodin johdotusta.

Nykyaikaiset kotitaloudet käyttävät sähköä enemmän kuin koskaan keittiökoneista ja kodin toimistolaitteista lämpöpumppuihin ja sähköajoneuvojen latauksiin. Nämä muutokset vaikuttavat siihen, miten asuntojen jakelukeskukset suunnitellaan, miten piirit erotetaan ja miten sähkösuojaus suunnitellaan. Haasteena ei ole vain lisätä tehoa, vaan varmistaa, että johdotukset ja suojalaitteet ovat sopivia kuormituksiin, joita ne palvelevat.

Miksi asuinrakennuksen johdotus tarvitsee parempaa virtapiirin suojausta

Sähköjohdot on suunniteltu kuljettamaan tietyn alueen virta määritetyissä asennusolosuhteissa. Kun virta ylittää sallitun tason, johtimet voivat ylikuumentua, mikä voi vahingoittaa eristystä ja lisätä palovaaraa.

Ylikuormituksia voi syntyä, kun liian monta laitetta toimii yhdessä piirissä tai kun laitteet kuluttavat enemmän virtaa kuin piiri on suunniteltu kuljettamaan. Oikosulut luovat erilaisen, mutta mahdollisesti vakavamman tilan, jolloin suuri virta voi kulkea tahattoman reitin läpi.

Katkaisijat auttavat vähentämään näitä riskejä katkaisemalla virran, kun tietyt käyttöolosuhteet ylittyvät. Toisin kuin sulake, nollattava katkaisija voidaan yleensä ottaa takaisin käyttöön, kun laukaisun syy on tunnistettu ja korjattu.

Tämä ei tarkoita, että jokainen sähkövika voidaan estää pelkällä vakiokatkaisijalla. Maasulkusuojaus, kaarisulkusuojaus, ylijännitesuoja ja asianmukainen maadoitus palvelevat eri tarkoituksia, ja niitä voidaan myös tarvita asennuksesta ja paikallisista sähkösäännöistä riippuen.

MitenMuoviset minikatkaisijatSopivat moderneihin koteihin

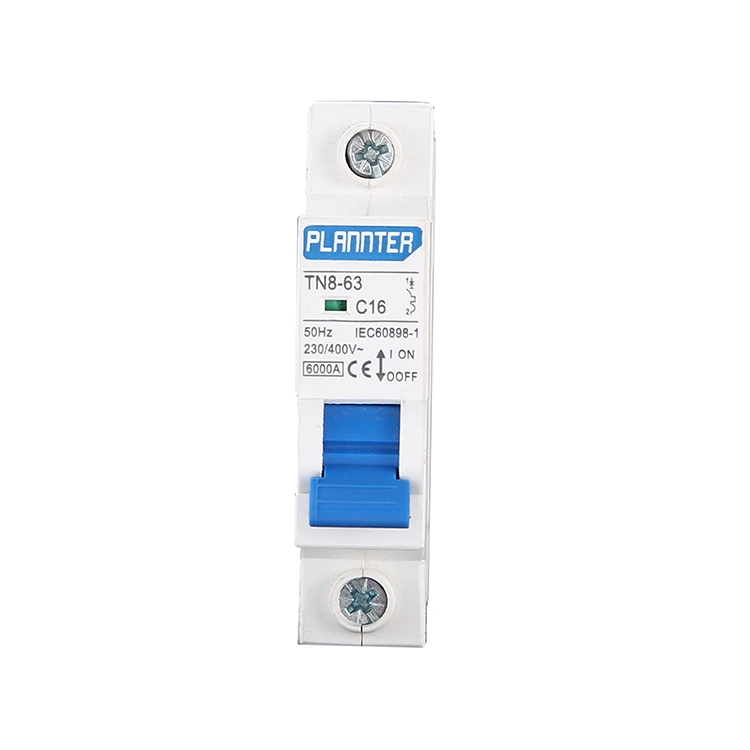

Pienoiskatkaisijat asennetaan yleensä jakelukortteihin suojaamaan yksittäisiä haarapiirejä. Muovikotelo tarjoaa sähköeristyksen sisäisten komponenttien ympärille, kun taas kytkentämekanismi ja koskettimet suorittavat virtapiirin katkaisutoiminnon.

Kotelon materiaali on vain osa turvasuunnittelua. Sen lämpöominaisuudet, liekinkestävyys, mekaaninen lujuus, mittojen tasaisuus ja yhteensopivuus sisäisten komponenttien kanssa vaikuttavat kaikki tuotteen suorituskykyyn.

Kompakti rakenne auttaa myös järjestämään useita piirejä rajoitettuun paneelitilaan. Tästä tulee yhä tärkeämpää, kun asuinrakennuksiin mahtuu lisälaitteita, valvontalaitteita ja energianhallintalaitteita.

Näitä ominaisuuksia tulee arvioida yhdessä. Kompakti kotelo ei yksin kerro, sopiiko katkaisija tiettyyn piiriin.

Mitä tapahtuu, kun piiri ylikuormittuu?

Harkitse keittiötä, jossa vedenkeitin, mikroaaltouuni, leivänpaahdin ja muut laitteet toimivat samanaikaisesti. Jos niiden yhteinen tarve ylittää piirin sallitun kapasiteetin, katkaisija voi laueta.

Keskeytys voi olla epämukava, mutta se myös ilmaisee, että piirissä on ollut epänormaali toimintatila. Oikea vastaus on syyn tunnistaminen laitteen toistuvan nollaamisen sijaan.

Useat ongelmat voivat aiheuttaa toistuvaa laukaisua:

Katkaisijaa ei saa koskaan korvata suuremmalla virtalla toimivaan malliin vain häiritsevän laukaisun estämiseksi. Vaihteen on oltava yhteensopiva johdotuksen, piirirakenteen ja sovellettavien suojausvaatimusten kanssa.

Kodin sähköistyksen ja sähköturvallisuuden välinen yhteys

Asuinrakennusten sähköistys muuttaa nykyiselle sähköinfrastruktuurille asetettuja vaatimuksia. Lämpöpumput, sähköajoneuvojen laturit, induktiokeitto ja akkuvarasto voivat aiheuttaa huomattavia lisäkuormia.

Kesäkuussa 2026 ABB korosti kuormituksen hallintaa, piirien suojausta, modulaarista asennusta ja muuttuvia asuinalueiden sähköistysvaatimuksia tärkeiksi seikkoiksi sähkösuunnittelussa. Tämä kehitys osoittaa, miksi piirisuunnittelun on otettava huomioon sekä nykyinen kysyntä että mahdolliset tulevat lisäykset.

Yhdysvaltain kansallisen sähkösäännöstön vuoden 2026 painos käsittelee myös kehittyviä sähköasennusvaatimuksia ja energianhallintajärjestelmiä. Sen määräykset koskevat kyseisen säännöstön kattamia laitoksia, vaikka paikallinen käyttöönotto ja sovellettavat vaatimukset vaihtelevat lainkäyttöalueen mukaan.

Kotitalouksien kysynnän kasvaessa olemassa oleva jakelukeskus saattaa vaatia ammattimaisen arvioinnin ennen uusien laitteiden kytkemistä. Katkaisijoiden lisääminen ei automaattisesti lisää tulevan virtalähteen, virtakiskojen tai olemassa olevien johtojen kapasiteettia.

Miksi materiaalien laadulla on väliä iskujen rakentamisessa

Muovia käytetään laajalti sähkölaitteiden koteloissa, koska sopivat tekniset polymeerit voivat tarjota eristystä, mittavakautta ja lämmönkestävyyttä. Kaikilla muoveilla ei kuitenkaan ole samoja suorituskykyominaisuuksia.

Materiaalin valinnassa on otettava huomioon käyttölämpötila, odotettu mekaaninen rasitus, valmistusprosessi ja asiaankuuluvat tuotestandardit. Kotelon tulee myös säilyttää sille asetetut ominaisuudet normaaleissa käyttöolosuhteissa.

Valmistuksen johdonmukaisuus on yhtä tärkeää. Valettujen mittojen vaihtelut voivat vaikuttaa kokoonpanon sovitukseen, kun taas epäjohdonmukaisuudet sisäisten komponenttien sijoittelussa voivat vaikuttaa kytkinmekanismin toimintaan.

Laadunvalvonta ulottuu siis ulkonäön tarkistamista pidemmälle. Asiaankuuluvat tarkistukset voivat sisältää mittojen tarkastuksen, mekaanisen toiminnan, sähköisen suorituskyvyn, lämpötilan nousun testauksen ja sovellettavien tuotestandardien mukaisen tarkastuksen.

Tarkka testiohjelma riippuu tuotesuunnittelusta ja standardeista, joiden mukaan katkaisijaa arvioidaan.

Käytännön tarkastukset piirisuojauksen valinnassa

Katkaisijan valinta edellyttää laitteen sovittamista sähköasennukseen mieluummin kuin pelkän koon tai ulkonäön perusteella.

Nimellisvirta ja johdinkapasiteetti: Valitun nimellisarvon tulee suojata asennettuja johtimia sovellettavissa suunnitteluolosuhteissa.

Nimellisjännite ja -taajuus: Laitteen tulee soveltua siihen sähköjärjestelmään, jossa se toimii.

Katkaisukyky: Nimelliskyvyn katkaista oikosulkuvirta on täytettävä asennuksen vaatimukset.

Napakokoonpano: Napojen lukumäärän ja kytkentäjärjestelyn on vastattava piirin rakennetta. Yksinapainen laite ei automaattisesti sovellu kaikkiin syöttökokoonpanoihin.

Sovellettavat standardit: Tuotemerkinnät, testiasiakirjat ja sertifiointi on tarkistettava aiotun markkinoiden vaatimusten mukaisesti.

Paneelin yhteensopivuus: Asennusjärjestelyt, liitinliitännät, välykset ja kotelointivaatimukset on otettava huomioon ennen asennusta.

Nämä tarkastukset ovat erityisen tärkeitä vanhoja asuntoja kunnostettaessa. Olemassa olevat johdot, käytettävissä oleva syöttökapasiteetti ja jakokeskuksen kunto voivat rajoittaa sitä, mitä parannuksia voidaan tehdä turvallisesti.

Katkaisijat ovat osa laajempaa turvajärjestelmää

Tehokas sähkösuojaus riippuu useiden toimenpiteiden yhteistoiminnasta. Oikea kaapelin koko, turvalliset päätteet, sopivat suojalaitteet, asianmukainen maadoitus ja paikallisten sähkömääräysten noudattaminen edistävät kaikki turvallisempaa käyttöä.

Pienoiskatkaisija ei voi kompensoida huonoja johdotuskäytäntöjä tai korvata muita sähkösuojaimia. Myöskään lauennut katkaisija ei aina tarkoita, että itse laite olisi viallinen. Taustalla oleva syy on selvitettävä ennen piirin palauttamista käyttöön.

Asunnonomistajille hyödyllisin vaihe on järjestää pätevä sähkötarkastus, kun piirit laukeavat toistuvasti, johdotuksessa näkyy vaurioita tai kun suunnitellaan uusia vaativia laitteita.

Katse eteenpäin: Turvallisempi johdotus alkaa äänisuunnittelusta

Koska asuinrakennuksissa käytetään enemmän sähkölaitteita ja energiateknologioita, piirien suojauksen perusteet säilyvät ennallaan: sähkökuormitukset on arvioitava asianmukaisesti, johtimet on suojattava riittävästi ja suojavarusteiden on oltava asennukseen sopivia.

Muoviset minikatkaisijatjatkaa tärkeänä tehtävänä monissa pienjännitejakelujärjestelmissä yhdistäen kompaktin rakenteen ylivirtasuojaukseen. Niiden tehokkuus riippuu asianmukaisesta tuotesuunnittelusta, johdonmukaisesta valmistusvalvonnasta, oikeasta valinnasta ja asianmukaisesta asennuksesta.

Zhejiang Pugao Electric Power Co., Ltd.:lle (Pugao), jonka pienjännitesähkötuotevalikoimaan kuuluu piirisuoja- ja virranjakelulaitteita, nämä periaatteet ovat osa laajempaa teknistä kontekstia, joka liittyy asuin sähköturvallisuuteen. Kodin johdotusvaatimusten kehittyessä tärkein näkökohta on edelleen sähköjärjestelmän jokaisen komponentin turvallinen koordinointi.
