Sähköjännite ylijännitesuoja

Pugao (PLANNTER) on erikoistunut sähköisen jännitesuojan tuotantoon, jännitteen tilan reaaliaikaiseen seurantaan, yli- tai alijännitteen havaitsemiseen automaattisesti ja virran katkaisemiseen nopeasti, mikä pidentää tehokkaasti laitteen käyttöikää. Tuotteet tukevat OEM/ODM-räätälöintiä, ja ne toimitetaan suoraan kiinalaisista tehtaista, ja niitä käytetään laajasti kodin, toimiston, lääketieteen ja teollisuuden ohjausjärjestelmissä.

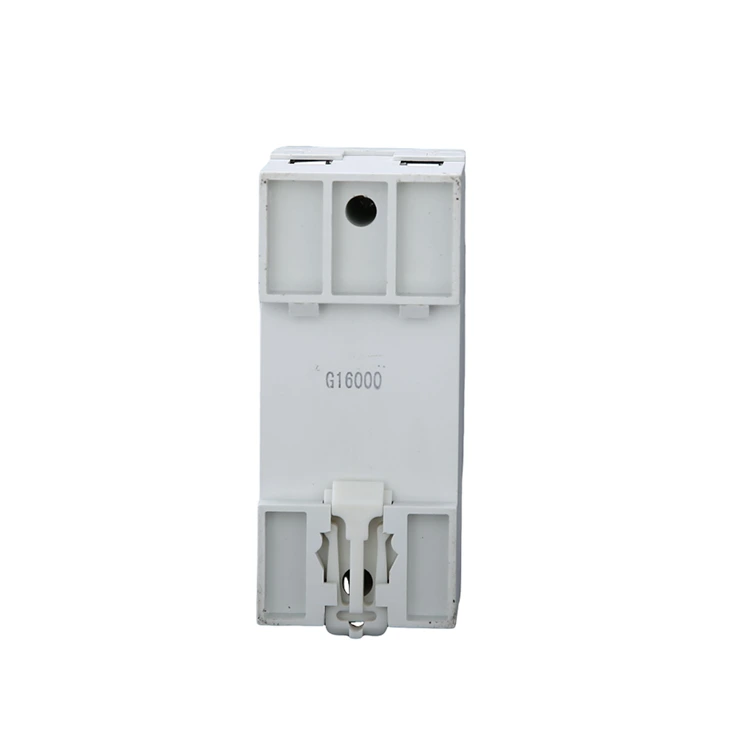

Ammattimaisena valmistajana ja toimittajana tarjoaa sähköjännitteen ylijännitesuojaimia kohtuuhintaan. Sen nimellisvirta on 40A/63A ja nimellisjännite 220V/230V. Se on helppo ja nopea asentaa, kiskoon asennettu, täysin asennettavissa vakiojakokoteloon, ja se on koteloitu paloa hidastavaan materiaaliin. Se voidaan liittää helposti koti- tai teollisuuspiireihin ja sopii piirisuojaukseen kodeissa ja pienissä tehtaissa.

Huomautus: Tee laitekytkennät yhteystyypin mukaan. Säädä laitteen ylivirta-, korkea- ja matalajänniteasetusarvot kuorman käyttövirran ja jännitearvojen mukaan. Muuten laite voi vaurioitua.

Tekniset ominaisuudet

Kahden näytön suunnittelu:Tulo- ja lähtöjännite voidaan nähdä yhdellä silmäyksellä, mikä on hyvä visuaalisessa arvioinnissa virran tilasta ja laitteiden virtalähteen tilasta.

Ohjelmoitavat kynnykset:Voimme asettaa yli/alijännitteen arvon ja viivästyneen palautumisajan esiohjelmoitujen laitteiden mukaan välttääksemme toistuvan kytkennän.

Korkean eristysmateriaalin käyttö:Sähköjännite ylijännitesuoja käyttää paloa hidastavaa kuorta ja korkeajännitteistä kestävää eristysmateriaalia, jolla on korkea turvallisuuskerroin ja pitkä käyttöikä.

Tärkeimmät seikat ylijännitesuojan valinnassa

Oikean valintaSähköjännite ylijännitesuojaedellyttää useiden teknisten parametrien ymmärtämistä, jotta herkät laitteesi on täysin suojattu ennakoimattomilta verkon heilahteluilta. AsiantuntijanaKiinan toimittajaPUGAO (Plannter Electric) suosittelee seuraavien tekijöiden arvioimista:

1. Puristusjännite (jännitesuojaustaso)

Tämä on suurin jännite, jonka suojus sallii kulkea laitteeseesi jännitteen aikana.

• Turvakynnys:Pienempi puristusjännite tarkoittaa parempaa suojausta. Suojaimissamme on ohjelmoitavat kynnykset (esim. 230 V - 300 V), joten voit asettaa tarkasti rajan, jonka laitteesi pystyy käsittelemään.
• Varusteiden yhteensopivuus:Varmista, että kiinnitysjännite on pienempi kuin liitettyjen laitteiden eristyskestävyysjännite dielektrisen rikkoutumisen estämiseksi.

2. Vastausaika

Piikin sattuessa jokainen millisekunti on tärkeä. KorkealaatuinenSähköjännite ylijännitesuojatäytyy toimia ennen kuin ylijännite saavuttaa sisäiset komponentit.

• Millisekunnin laukaisu:Laitteemme on suunniteltu nopeaa katkaisua varten, ja ne vastaavat tyypillisesti 20 ms - 50 ms sisällä vian tyypistä riippuen.
• Välitön eristys:Nopeammat vasteajat estävät tehokkaasti aallon "ensimmäistä aaltoa" vahingoittamasta tietokoneiden ja lääketieteellisten laitteiden herkkiä puolijohdepiirejä.

3. Suojaus

Arvioi, mitä erityisiä riskejä laite kattaa varmistaaksesi kokonaisvaltaisen järjestelmän vakauden.

• Yli/alijännite:Kaikki ylitykset eivät ole "korkeita". Jatkuva matala jännite (ruskeat häiriöt) voi polttaa moottorit ilmastointilaitteissa ja pumppuissa yhtä helposti kuin piikki.
• Ylivirta ja vuoto:Kattavat yksiköt sisältävät myös virranvalvonnan ja ylijännitesuojan, joka suojaa sisäisiä piirivirheitä ja ilmakehän valaistusvaikutuksia vastaan.

4. Ylijännitesuojatyypit

Asennuksen "Zone" ymmärtäminen auttaa oikean valinnassaSähköjännite ylijännitesuojalaitoksellesi:

• Kiskoon asennettu (tyyppi 2/3):Nämä asennetaan suoraan jakelukoteloon. Ne ovat ihanteellinen valinta kodin, toimiston ja teollisuuden ohjausjärjestelmiin, ja ne tarjoavat keskitetyn suojan useille haarapiireille.
• Käyttökohde:Pienemmät laitteet, jotka on suunniteltu yksittäisille arvokkaille omaisuudelle.
• Teollisuusluokka:Yksiköt on sijoitettu paloa hidastaviin, korkean eristysmateriaaleihin, jotka on suunniteltu erityisesti tehdasympäristöihin, joissa on suuria induktiivisia kuormia.

5. Ylläpito- ja palautusominaisuudet

Nykyaikaisten suojien kriittinen ominaisuus on niiden kyky palauttaa virta automaattisesti.

• Automaattinen palautustoiminto:Etsi suojia, joissa on ohjelmoitava viivästetty palautumisaika. Tämä estää välkkymisen, jossa virta katkeaa ja katkeaa nopeasti, mikä voi olla haitallisempaa kuin yksittäinen sähkökatkos.
• Visuaalinen valvonta:Kahden näytön rakenteen ansiosta huoltohenkilöstö voi nopeasti tarkistaa syöttötehon kunnon ilman ulkoisia yleismittareita.

FAQ

Mitä eroa on jatkojohdolla ja ylijännitesuojalla?

Virtajohto tarjoaa vain ylimääräisiä pistorasioita, kun taas anSähköjännite ylijännitesuojatarkkailee ja katkaisee piirin aktiivisesti jännitepiikkien tai -pudotuksen aikana estääkseen laitteiston loppuunpalamisen.

Mitä minun pitäisi etsiä, kun ostan ylijännitesuojaa?

Etsi säädettäviä jännitekynnyksiä, korkealaatuista paloa hidastavaa koteloa ja korkeaa keskeytysvirtaa (kuten 40 A tai 63 A), joka vastaa kokonaiskuormitustasi.

Kuluvatko ylijännitesuojat?

Kyllä. Ajan mittaan toistuva altistuminen jännitepiikkeille voi heikentää sisäisiä osia. Laadukkaat, kestävillä eristysmateriaaleilla varustetut suojat kestävät pidempään, mutta niiden toimintatarkkuus on tarkastettava säännöllisesti.

Tarvitsenko ylijännitesuojan kaikkiin laitteisiin?

Sitä suositellaan laitteille, joissa on herkät moottorit tai ohjauskortit, kuten jääkaapit, lääketieteelliset laitteet ja teolliset CNC-järjestelmät, koska ne ovat herkimpiä epävakaalle jännitteelle.

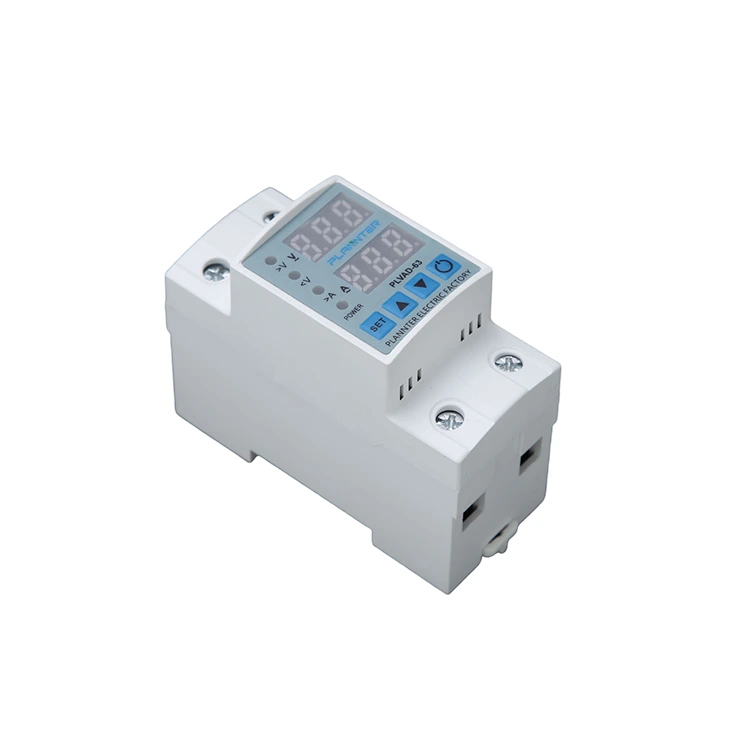

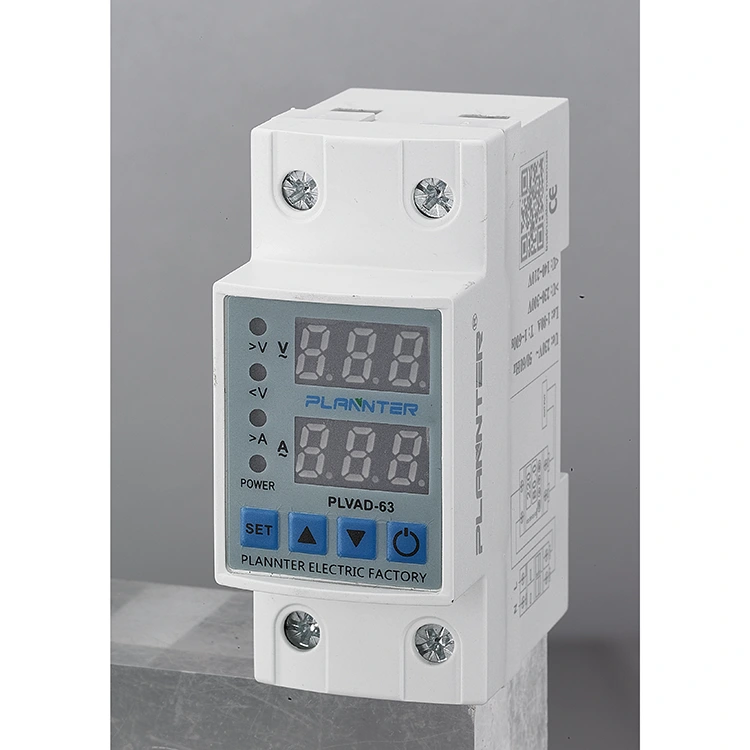

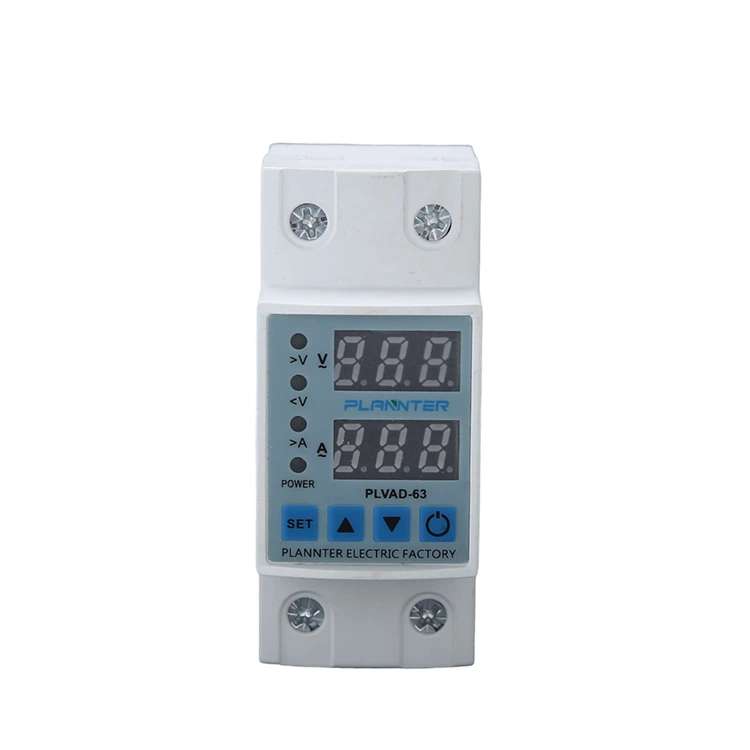

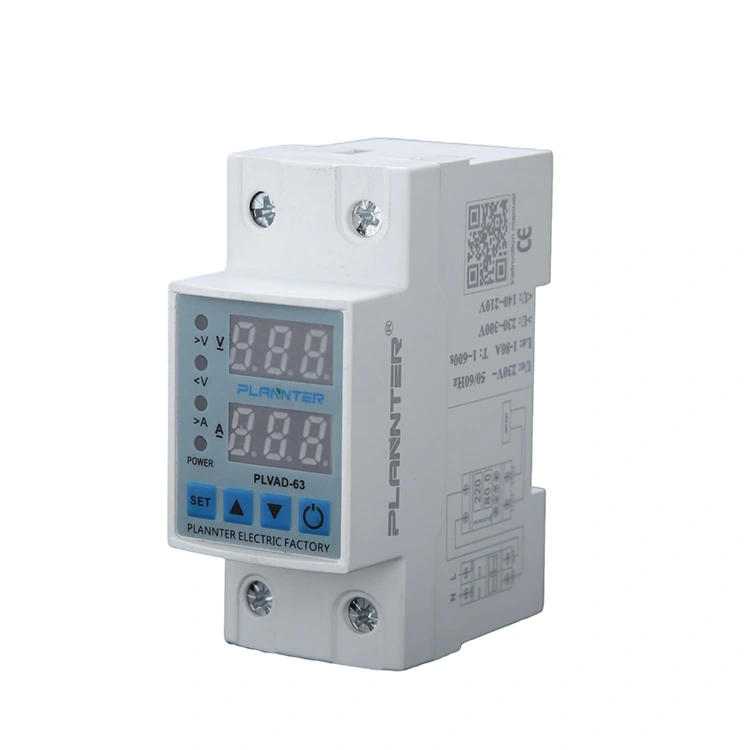

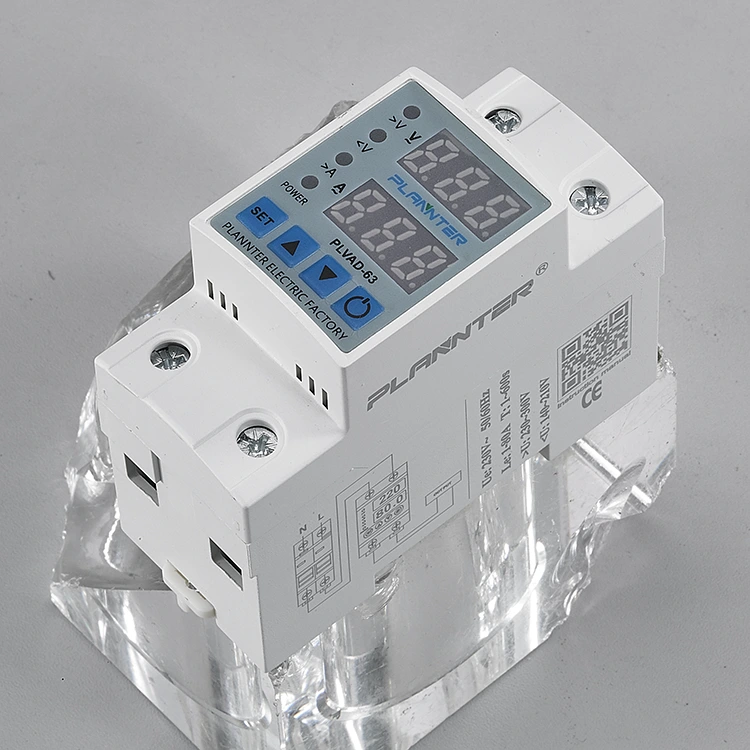

Näyttö ja painikkeet

1 - SET-painike: Tätä painiketta käytetään tallentamiseen ylivirta-arvojen ja korkean/matalajännitteen asetusarvojen ja virheiden asettamisen/muuttamisen jälkeen

odotusaika.

2 - UP-painike: Suurenna vaadittua arvoa.

3 - Alas-painike: Pienennä vaadittua arvoa.

4 - Manuaalinen päälle/pois-painike: Käytetään laitteen lähdön sammuttamiseen. Tässä tilassa näytössä näkyy "pois päältä", eikä laite suorita automaattista nollausta. Paina tätä painiketta uudelleen käynnistääksesi laitteen normaalia toimintaa varten (ei-vikatilanteessa).

5 - Nykyinen näyttö

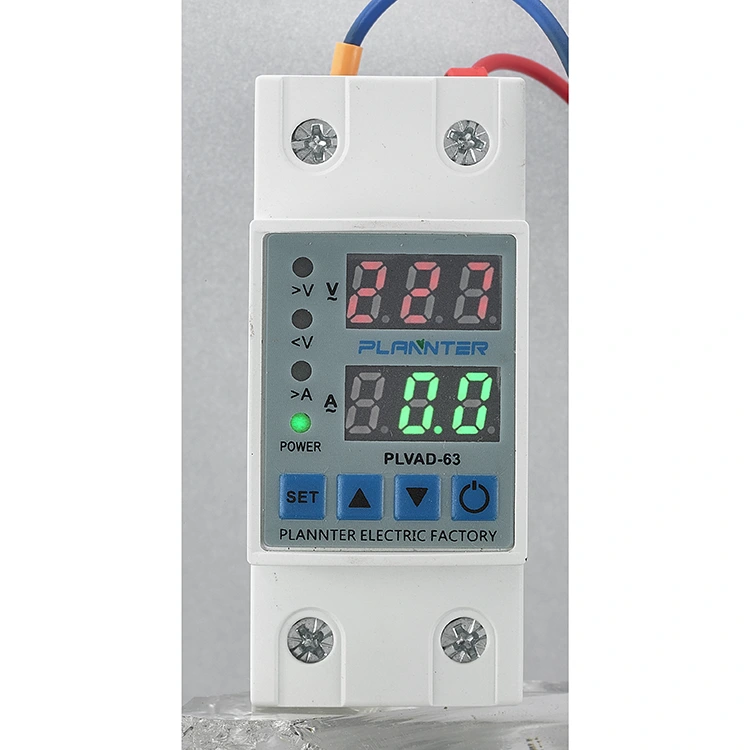

1. näyttöryhmä: Normaalin toiminnan aikana tämä osio näyttää tulo- (verkko-) jännitteen arvon. Näyttö palaa tasaisesti, kun vikaa ei ole, ja se vilkkuu vian sattuessa (yli- tai alijännite). Ohjelmoinnin aikana se näyttää vastaavat asetusarvot, kuten ylivirran, korkean/matalajännitteen raja-arvot, virheviiveen ja nollausviiveen.

6 - Jännitteen näyttö

2. näyttöryhmä: Normaaleissa työoloissa tämä osa näyttää nykyisen arvon. Näyttö pysyy jatkuvasti valaistuna, kun vikoja ei ole, ja se vilkkuu, jos ilmenee ylivirtatila. Ohjelmointivaiheen aikana tämä näyttö näyttää vastaavien parametrien numeeriset arvot.

7 - LED-ilmaisimet:

A>: Syttyy, kun ylivirtavika havaitaan.

V>: Syttyy, kun tapahtuu suurjännitevika.

V<: Syttyy, kun tapahtuu pienjännitevika.

Out: Syttyy, kun laite aloittaa lähtötoiminnan.

Kytkentäkaavio

Päävirtalähteen nolla- ja vaihejohdot tulee kytkeä N- ja L-liittimiin, jotka on merkitty laitteen tuloksi.

Ylijännitteeltä ja alijännitteeltä suojattavan laitteen nolla- ja vaihejohdot tulee kytkeä laitteen Output-osassa oleviin N- ja L-liittimiin.

Mitat
