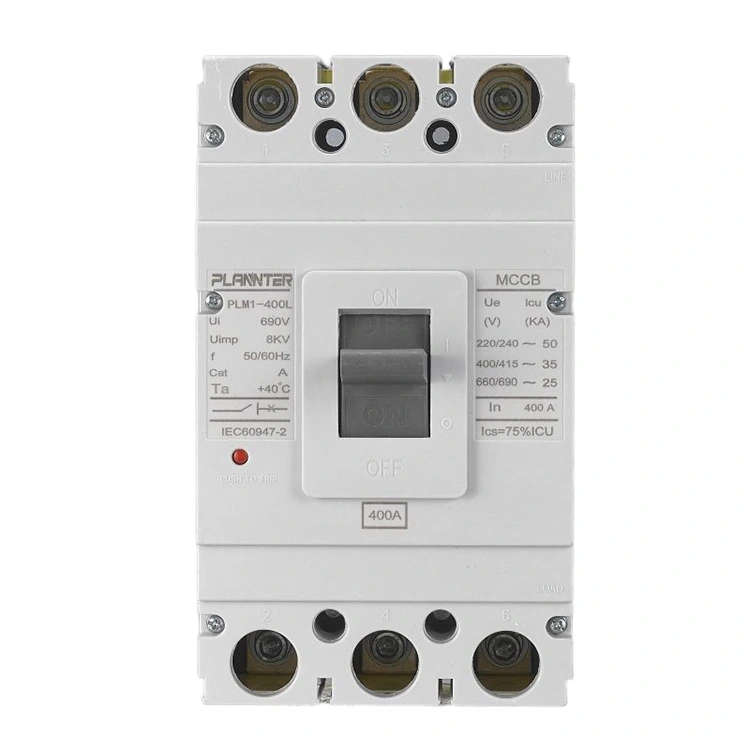

Sähköinen 400 A AC Molded Case -virtakatkaisija

Electrical 400A AC Molded Case Circuit Breaker on korkean suorituskyvyn muottikoteloinen katkaisija, joka on suunniteltu suojaamaan luotettavasti sähköjärjestelmiä 400 A asti. Se suojaa teollisia, kaupallisia ja asuinrakennusten sähkönjakelujärjestelmiä ylikuormituksilta, oikosuluilta ja vikavirroilta. Kiinan toimittajana Pugao tarjoaa räätälöityjä ratkaisuja projektien erityisvaatimuksiin yhdistäen vankan suorituskyvyn ja kompaktin suunnittelun tehokkaaseen virranhallintaan.

Sähköisen 400A AC MCCB:n tekniset tiedot

• Nimellisvirta (in):400A
• Nimelliskäyttöjännite (Ue):AC 400V / 415V
• Nimelliseristysjännite (Ui):Jopa AC 800V
• Nimellistaajuus:50/60 Hz
• Napojen lukumäärä:3P / 4P valinnainen
• Katkokapasiteetti (Icu):50 kA – 65 kA (IEC 60947-2)
• Nimellinen palvelun katkaisukapasiteetti (ICS):75% - 100% Icu
• Matkayksikön tyyppi:Lämpömagneettinen / elektroninen (valinnainen)
• Matkan ominaisuudet:Säädettävä ylikuormitus ja kiinteä/säädettävä oikosulkusuoja
• Mekaaninen käyttöikä:≥ 10 000 toimintoa
• Sähköinen käyttöikä:≥ 20 000 toimenpidettä
• Yhteysmateriaali:Hopea-tinaoksidiseos
• Asennustapa:Kiinteä asennus
• Yhteystyyppi:Etu/takaliitäntä valinnainen
• Toimintamekanismi:Manuaalinen käyttö valinnaisella moottoroidulla mekanismilla
• Suojaustaso:IP20 (korkeampi kotelon kanssa)
• Ympäristön lämpötila:-5°C - +40°C
• Standardien noudattaminen:IEC 60947-2, ISO9001

Tuotteen ominaisuudet:

√ Katkaisukyky saavuttaa 65 kA

√ 400 A käyttövirta

√ Koskettimet on valmistettu matalaimpedanssisesta hopeaseoksesta

√ Nopea nelitankoinen vivustojärjestelmä

√ Kompakti rakenne, yksinkertainen asennus

√ Läpäisee tiukan silmukan vastustarkastuksen

√ Automatisoitu valmistus säilyttää tasaisuuden

√ Välitön oikosulkukatkos

√ Luotettava alavirtapiirin suojaus

√ Kustannustehokas ja pienemmät huoltotarpeet

400A AC MCCB:n tärkeimmät edut

Suurvirran käsittely:

• 400 A:n teho kestää suuria sähköjärjestelmiä
• Tukee pääpaneelien ja loppupään laitteiden luotettavaa toimintaa

Säädettävät matka-asetukset:

• Lämpömagneettinen laukaisuyksikkö mahdollistaa hienosäädön ylikuormitus- ja oikosulkusuojausta varten
• Optimoi suojauksen kuormitustyypin ja sovellusskenaarion perusteella

Suuri katkaisukapasiteetti:

• Lopullinen katkaisukapasiteetti (Icu) 50–65 kA standardin IEC 60947-2 mukaan
• Katkaisee nopeasti vakavat vikavirrat suojatakseen laitteita ja kaapeleita

Kompakti muotoilu:

• Tilaa säästävä ratkaisu perinteisiin runkokatkaisimiin verrattuna
• Helppo asentaa ja huoltaa paneelitauluihin ja sähkönjakeluyksiköihin

Monipuoliset tarvikkeet:

• Valinnaiset apukoskettimet, shunttilaukaisimet ja hälytysmoduulit järjestelmän integrointiin
• Yhteensopiva erilaisten ohjaus- ja valvontaasetusten kanssa

Kestävyys ja luotettavuus:

• Hopea-tinaoksidiseoksesta valmistetut koskettimet tarkkuusleimauksella ja laserhitsauksella
• Sähköinen käyttöikä yli 20 000 jaksoa ja pieni kosketusresistanssi alle 35 mikroohmia
• Edistyksellinen kokoonpano ja kalibrointi takaavat tasaisen käyttövoiman ja suorituskyvyn

Parannettu turvallisuus:

• Korkean läpäisevyyden piiteräsmagneettinen ike varmistaa alle 10 ms:n oikosulkusuojauksen
• 100 % tehdastarkastus vääntömomenttikalibroiduilla liitinruuveilla ja silmukkavastustarkastuksella
• Luotettava suoja sähkövikoja vastaan ​​ja parannettu henkilöturvallisuus

FAQ

Mikä on 400A MCCB:n pääsovellus?

• Electrical 400A AC Molded Case Circuit Breaker -katkaisijaa käytetään teollisuuden, kaupan ja suurten asuinjärjestelmien päävirranjakelupaneeleissa.
• Suojaa piirejä ylikuormituksilta, oikosuluilta ja vikavirroilta.
• Varmistaa loppupään laitteiden, kuten moottoreiden, muuntajien ja suurten laitteiden, luotettavan toiminnan.

Onko 400A laukaisuasetus säädettävissä?

• Kyllä, MCCB:ssä on lämpömagneettinen laukaisuyksikkö säädettävillä asetuksilla.
• Mahdollistaa räätälöinnin kuormatyypin ja turvallisuusvaatimusten mukaan.
• Auttaa estämään häiritsevän kompastumisen säilyttäen samalla tehokkaan suojan.

Mitä eroa on 3P ja 4P 400A MCCB:illä?

• 3P MCCB: Suojaa kolmivaiheisia piirejä jättäen nollajohdon katkeamattomana.
• 4P MCCB: Suojaa kolmivaiheisia piirejä ja nollajohtoa tarjoten täydellisen irrotuksen.
• Valinta riippuu järjestelmävaatimuksista ja turvallisuusstandardeista.

Minkä kokoista kaapelia minun pitäisi käyttää 400A MCCB:hen?

• Kaapelin koko riippuu asennustyypistä, eristysmateriaalista ja sallitusta jännitehäviöstä.
• Tyypillisesti 400 A MCCB:t yhdistetään kaapeleihin, joiden koko on 120 mm² - 185 mm² kuparijohtimia.
• Pyydä Pugao Electriciltä tarkkoja suosituksia, jotka perustuvat tiettyihin projektiolosuhteisiin.

Kuinka usein 400A MCCB tulee testata?

• Kriittisten järjestelmien määräaikaistarkastus on suositeltavaa, yleensä 6–12 kuukauden välein.
• Testaa mekaaninen toiminta, laukaisuvaste ja liitännän eheys.
• Varmistaa, että sähköinen 400 A AC Molded Case Circuit Breaker säilyttää luotettavan suojan koko käyttöikänsä.
