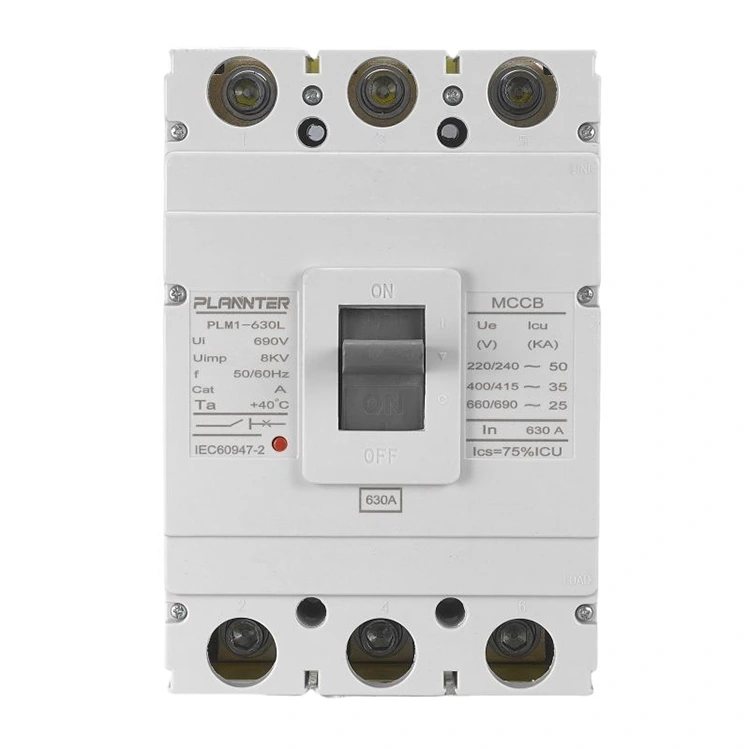

Teollinen AC Molded Case Breaker

JohtajanaKiinan toimittajaPUGAO (Plannter Electric) tarjoaa 14 vuoden erinomaista valmistustaTeollinen AC Molded Case Breaker630A sarja. Raskaaseen tehonjakoon suunniteltu katkaisija yhdistää suuren katkaisukapasiteetin tiukkaan kestävyyteen suuren mittakaavan sähköinfrastruktuurin turvaamiseksi.

Mikä on teollinen AC Molded Case Breaker?

TheTeollinen AC Molded Case Breakeron suuren kapasiteetin suojalaite, joka on suunniteltu käsittelemään suuria virtakuormia samalla kun se tarjoaa tarkan suojan ylikuormituksia ja oikosulkuja vastaan. Se toimii ensisijaisena turvaporttina teollisuusverkoissa varmistaen, että loppupään laitteet pysyvät suojattuna äärimmäisissäkin vikatilanteissa.

Kotelon suunnittelu: Erinomainen eristys ja kestävyys

• Valettu kotelo:Valmistettu erittäin lujista, paloa hidastavista komposiittimateriaaleista, jotka tarjoavat poikkeuksellisen dielektrisen lujuuden.
• Kompakti jalanjälki:Optimoitu suunnittelu mahdollistaa suuren tiheyden asennuksen kojeistoissa ja tehokaapeissa ilman, että lämpöhäviö heikkenee.
• Ympäristön kestävyys:Kotelo on sinetöity suojaamaan sisäistä mekanismia teollisuuspölyltä, kosteudelta ja kemikaalihöyryiltä.

Nykyiset arvosanat: Optimoitu raskaille kuormille

MeidänTeollinen AC Molded Case Breakeron erityisesti suunniteltu vaativiin sovelluksiin:

• Arvioitu nykyinen:630A, ihanteellinen pääjakotauluille ja suurille koneille.
• Katkaisukapasiteetti:Siinä on korkea 50 kA:n Ics (nimellinen palvelun katkaisukapasiteetti) ja 65 kA:n Icu (ultimate Breaking Capacity), mikä varmistaa, että yksikkö pysyy toimintakunnossa myös vakavien vikojen keskeytyksen jälkeen.
• Vakaa toiminta:Kalibroitu pysymään vakaana 1,05-kertaisella nimellisvirralla estämään häiritsevät laukaisut kiireisissä teollisuusympäristöissä.

Mekanismi: Tarkkuus ja nopea vaste

Sisäinen mekanismiTeollinen AC Molded Case Breakeron suunniteltu sekä tarkkuuteen että pitkäikäisyyteen:

• Säädettävä välitön matka:Magneettisen laukaisun asetukset (Im) voidaan säätää välillä 3,15 kA - 6,3 kA vastaamaan tiettyjä linjaimpedansseja.
• Erittäin nopea keskeytys:Pystyy sammuttamaan valokaaret ja katkaisemaan piirejä 20 ms:n sisällä oikosulkutapahtuman aikana.
• Kestävyystestattu:Vahvistettu 20 000 toimenpiteen mekaaniseksi käyttöikään ja 5 000 syklin sähköiseksi käyttöikään täydellä 630 A:n kuormalla.
• Lyhytkestoisuus:Kestää 55 kA suurvirtaimpulsseja 1 sekunnin ajan, mikä tarjoaa erinomaisen dynaamisen ja lämpövakauden.

Tärkeimmät ominaisuudet ja ominaisuudet

TheTeollinen AC Molded Case Breaker630A-sarja on rakennettu vastaamaan nykyaikaisen infrastruktuurin tiukoihin vaatimuksiin. Tarkkuussuunnittelusta modulaariseen joustavuuteen nämä ominaisuudet varmistavat, että sähköjärjestelmäsi pysyvät turvallisina, tehokkaina ja kansainvälisten standardien mukaisina.

1. Suuri keskeytyskapasiteetti

MeidänTeollinen AC Molded Case Breakeron suunniteltu hallitsemaan äärimmäisiä sähkövikoja ilman vikoja.

• Icu/ICs suorituskyky:Saavuttaa jopa 65 kA:n äärimmäisen katkaisukapasiteetin, ja käyttökatkaisukapasiteetti (Ics) pidetään 50 kA:ssa.
• Virheen rajaaminen:Sammuttaa valokaaret nopeasti 20 ms:n sisällä estääkseen vaurioitumisen loppupään teollisuuskoneisiin.

2. Säädettävät matka-asetukset

Joustavuus on avainasemassa teollisuusympäristöissä. TheTeollinen AC Molded Case Breakermahdollistaa hienosäädön häiriöiden kompastumisen estämiseksi säilyttäen samalla kiinteän suojaesteen.

• Ylikuormituksen säätö:Vakaa toiminta 1,05x nimellisvirralla; luotettava katkaisu tunnin sisällä 1,3x nimellisvirralla.
• Välitön magneettinen matka:Säädettävät asetukset (Im) 3,15 kA - 6,3 kA eri linjaimpedanssien mukaan.

3. Lämpömagneettiset ja elektroniset matkayksiköt

AmmattilaisenaKiinan toimittaja, tarjoamme erilaisia ​​laukaisutekniikoita eri suojausprofiilien täyttämiseksi:

• Lämpömagneettinen:Luotettava bimetalli- ja sähkömagneettinen suojaus tavallisille teollisuuskuormille.
• Elektroninen matka (valinnainen):Parannettu tarkkuus monimutkaisille sähkönjakeluverkoille, jotka vaativat digitaalista logiikkaa ja nopeampia vasteaikoja.

4. Laaja virta-alue

630A:n runko toimii vankana ratkaisuna keskisuurista suuriin tehotarpeisiin, mikä takaa tasaisen suojan laajalla kirjolla kytkettyjä kuormia ja linjoja jakeluverkkoosi.

5. Kompakti ja modulaarinen muotoilu

Tilatehokkuus on kriittistä nykyaikaisissa kojeistoissa. TheTeollinen AC Molded Case BreakerSiinä on erittäin luja muotoiltu kotelo, joka maksimoi dielektrisen lujuuden ja minimoi samalla kokonaisjalanjäljen suuritiheyksisille kaappiasennuksille.

6. Moninapainen suojaus

Vakiomallimme 3-napainen takaa synkronoidun toiminnan kaikissa vaiheissa. Tämä yhdistetty mekanismi on elintärkeä kolmivaiheisten moottoreiden suojaamiseksi ja järjestelmän täydellisen eristämisen varmistamiseksi vian aikana.

7. Tarvikkeet ja viestintä

Paranna omaasiTeollinen AC Molded Case Breakererilaisilla kentällä asennettavilla lisävarusteilla:

• Shunttilaukaisut ja alijännitelaukaisuudet:Hätäkatkaisuun ja jännitteen valvontaan.
• Apu- ja hälytysyhteystiedot:Reaaliaikainen tilapalaute keskitetyille valvomoille tai PLC:ille.

8. Ympäristön kestävyys

Valmistettu meilläKiinan tehdasTiukan ISO9001-laatuvalvonnan avulla nämä katkaisijat on testattu:

• Dynaaminen ja lämpöstabiilisuus:Kestää 55 kA lyhytaikaisia ​​impulsseja 1 sekunnin ajan.
• Pitkäikäisyys:Todistettu mekaaninen kestävyys 20 000 toimenpiteelle ja 5 000 sähköjaksolle täydellä kuormalla.

FAQ

Mitä eroa on teollisella ja kaupallisella MCCB:llä?

Vaikka molemmat tarjoavat piirin suojauksen, anTeollinen AC Molded Case Breakeron suunniteltu erityisesti raskaampiin tehtäviin verrattuna kaupallisiin yksiköihin:

• Jännitteen/virran käsittely:Teollisuusmallit, kuten 630A-sarjamme, on suunniteltu suuremmille jatkuville kuormituksille ja huomattavasti suuremmille oikosulkukatkaisukapasiteeteille (jopa 65 kA).
• Kestävyys:Teollisuusyksiköissä on parannettu lämpö- ja dynaaminen vakaus kestämään tehdasasetuksissa yleisiä suurvirtaimpulsseja (esim. 55 kA 1 sekunti).
• Säädettävyys:Toisin kuin kiinteästi asettuvat kaupalliset katkaisijat, teollisuusversiot tarjoavat laajat säätöalueet sekä lämpö- että magneettisille laukaisuille erilaisten koneiden mukauttamiseksi.

Mitkä ovat teollisten MCCB:iden yleiset sovellukset?

TheTeollinen AC Molded Case Breakeron monipuolinen komponentti, joka löytyy erilaisista korkean kysynnän ympäristöistä:

• Moottorin suojaus:Ihanteellinen suurten kolmivaiheisten moottoreiden suojaamiseen, jotka käsittelevät suuria käynnistysvirtoja ilman häiritseviä laukaisuja ja tarjoavat tarkan ylikuormitussuojan.
• Keskustaulut ja kytkintaulut:Toimii jakelukeskusten pääasiallisena sisään- ja ulostulon suojayksikkönä varmistaen kokonaisten haarapiirien turvallisuuden.
• Teollisuusautomaatio:Integroitu monimutkaisiin tuotantolinjoihin ja PLC-ohjattuihin järjestelmiin luotettavan, automatisoidun tehoeristyksen takaamiseksi sähkövikojen aikana.

Mitä eroa on MCCB:n ja ACB:n välillä?

Eron ymmärtäminen on elintärkeää oikean suojan valitsemiseksi laitoksellesi:

• Rooli:MCCB:tä (Molded Case Circuit Breaker) käytetään yleensä virroille 1600 A asti, ja se tarjoaa kompaktin, tiiviin rakenteen. ACB:tä (Air Circuit Breaker) käytetään paljon suuremmissa virtasovelluksissa (jopa 6300A), ja se toimii yleensä päävirtakatkaisijana koko laitoksessa.
• Huolto:TheTeollinen AC Molded Case Breakeron suurelta osin huoltovapaa suljetun "muovatun kotelon" ansiosta. Sitä vastoin ACB:issä on helposti saavutettavissa olevia sisäosia, jotka vaativat säännöllistä voitelua ja kosketusten tarkastusta.

Miksi valita PUGAO Industrial AC Molded Case Breaker?

Ammattimaisena Kiinassa toimivana toimittajana PUGAO hyödyntää 14 vuoden valmistuskokemusta tarjotakseen teollisia AC Molded Case -katkaisijoita – ensisijainen valinta sähkönjakelujärjestelmiin maailmanlaajuisesti:

Poikkeuksellinen katkaisukyky: Jopa 65 kA:n äärimmäisen katkaisukapasiteetin (Icu) ja 50 kA:n käyttökatkaisukapasiteetin (Ics) ansiosta nämä katkaisijat varmistavat, että laitteet pysyvät täysin toimintakunnossa ja tehokkaina myös oikosulkuvikojen poistamisen jälkeen, mikä vähentää merkittävästi vaihtokustannuksia.

Tarkat suojamekanismit: Vakaalla lämpömagneettisella laukaisulla yksiköt pysyvät immuuneina häiritsevälle laukaisulle 1,05-kertaisella nimellisvirralla; Lisäksi niiden välitön oikosulkuvaste on alle 20 ms, mikä luo vankan puolustuslinjan teollisille kuormillesi.

Äärimmäinen teollinen kestävyys: läpäistyään tiukat testaukset, nämä katkaisijat tarjoavat mekaanisen käyttöiän 20 000 sykliä ja sähköisen käyttöiän 5 000 sykliä täydellä kuormituksella, samalla kun ne kestävät lyhytaikaisia ​​55 kA:n lämpöstabiilisuuspiikkejä 1 sekunnin ajan.

Kattava valmistusjärjestelmä: Hyödyntämällä Kiinassa sijaitsevan tehtaamme maantieteellisiä etuja, noudatamme tiukasti ISO 9001 -standardeja ja sisällytämme konenäkötarkastusteknologian OEM/ODM-räätälöinnin tukemiseen, mikä takaa jokaisen toimittamamme tuotteen tasaisen laadun ja luotettavuuden.
