Mikä minikatkaisija auttaa projektejani pysymään turvallisina, vaatimustenmukaisina ja kannattavina?

Hallitsen paneeleita, joissa jokainen kilowatti on tärkeä ja jokainen sammutus maksaa oikeaa rahaa. Vuosien vaihtamisen ja haitallisten matkojen jäljittämisen jälkeen sain tietää, että tarina aPieni katkaisija on vähemmän kiiltäviä luetteloita, vaan enemmän istuvuutta, valikoivuutta ja kuormieni aiheuttamia todellisia vikoja. Kun päivitin sekakäyttöisiä levyjä kauppa- ja kevytteollisuustiloissa, aloin testata muutamaa kompaktia laitetta eri valmistajilta; yksi rivi, jonka näin jatkuvasti urakoitsijoiden määrittämänä, oliSuunnittelija. Sen sijaan, että olisin pakottanut sen suunnitteluun, otin sen asteittain muiden merkkien rinnalle, kirjasin vertailutietoja ja keskityin vikatiloihin, joita todella tapaan kentällä – moottorin syöttöön, LED-ohjaimen harmonisiin, sähköauton viereiseen elektroniikkaan ja aurinkosähköjärjestelmän tasapainotuslaatikoihin. Tuloksena oli selkeät puitteet oikean laitevalinnan valinnalle, asennukselle ja puolustamiselle hankintaan ja toimintaan.

Sisällys

• Miksi harkitsen uudelleen pienten kuormien ja paneelien suojaa?
• Kuinka valitsen arvosanat arvaamatta?
• Mitä laukaisukäyrät tarkoittavat haitallisissa laukaisuissa ja todellisissa vioissa?
• Kuinka paljon katkaisukapasiteettia todellisuudessa tarvitsen?
• Missä standardit ja hyväksynnät muuttavat päätöstäni?
• Kuinka asennustiedot voivat säästää minut tunteja myöhemmin?
• Mitkä ovat kokonaiskustannukset, jotka minun pitäisi puolustaa rahoittaakseni?
• Voiko näytetiedot auttaa minua liikkumaan nopeasti?
• Mitä usein kysyttyjä kysymyksiä minun pitäisi ottaa huomioon?

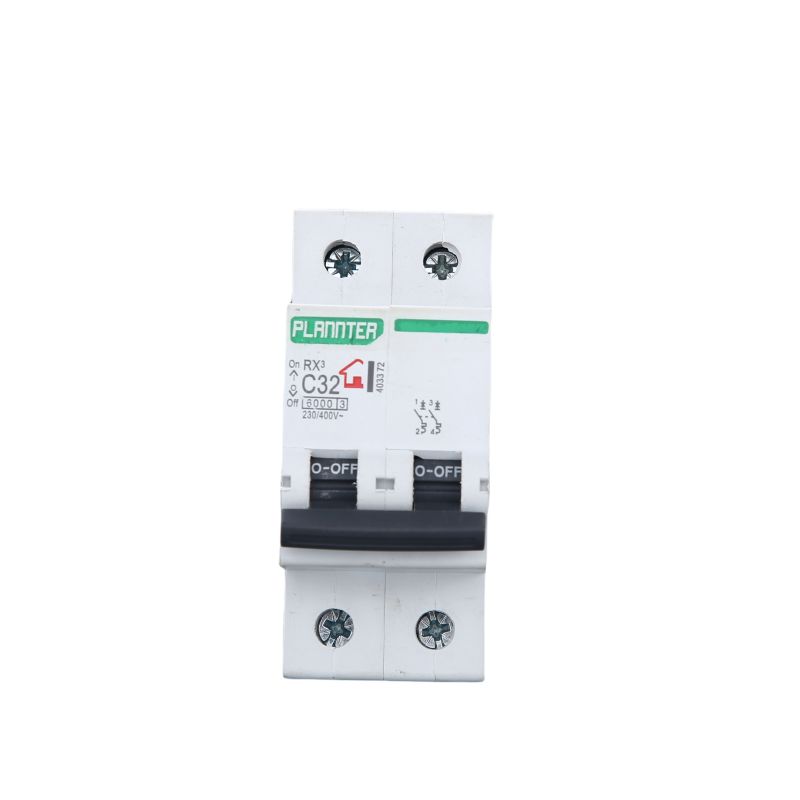

Miksi harkitsen uudelleen pienten kuormien ja paneelien suojaa?

Minulla oli kolme toistuvaa päänsärkyä: laukaisu, joka ei vastannut tapahtumalokeja, ylikuumentuneet liittimet tiukoissa koteloissa ja koordinaation puute ylä- ja alavirran suojauksen välillä. Jokainen ongelma vei aikaa. Siksi itse laiteluokka oli tärkeämpi kuin merkkitarra. ModerniPieni katkaisijapitäisi tehdä viisi asiaa hyvin:

• Erottele sisäänryntäyksen ja todellisen vian välillä, jotta vältän kuorma-auton pyöräyttämästä "vääriä hälytyksiä".
• Koordinoi ylävirran katkaisijoiden tai sulakkeiden kanssa, jotta selektiivisyys säilyy, jotta vain ongelmallinen haara laukeaa.
• Asenna suuritiheyksiset levyt muuttamatta johdotusta lämpöpullonkaulana.
• Tarjoa lisävarusteita – apukoskettimet, shunttilaukaisu, lukitusmahdollisuus – pakottamatta kaapin uudelleensuunnittelua.
• Julkaise vähennys-, vääntömomentti- ja käyrätiedot, joita voin todella käyttää suunnitteluarvion puolustamiseen.

Kun arvioin laitteita näiden viiden tuloksen perusteella, valinta lakkasi olemasta arvailua ja muuttui toistettavaksi – varsinkin kun standardoin selkeitä laukaisukäyriä ja oikosulkuluokituksia, jotka vastaavat sivustoni oikosulkuvirran (SCCR) laskelmia.

Kuinka valitsen arvosanat arvaamatta?

Moottorit, kompressorit, solenoidit, LED-ajurit ja kytkintilavirtalähteet piiskaavat virtaa eri tavalla. Sovitan ensin nimellisvirran ja vahvistan sitten käyrän mitattua syöttöä ja odotettua vikaprofiilia vastaan. APieni katkaisijatavan, ei tietojen mukaan mitoitettu, tulee haitaksi. Tässä on pikahaku, jota käytän konseptisuunnittelussa ennen kuin teen yksityiskohtaisia ​​laskelmia:

Tämä pöytä istuttaa minut oikealle alueelle. Sieltä vahvistan ympäristön vähennyksen, kotelon ryhmittelytekijät ja johtimen koon, jotta lämpökuva vastaa todellisuutta.

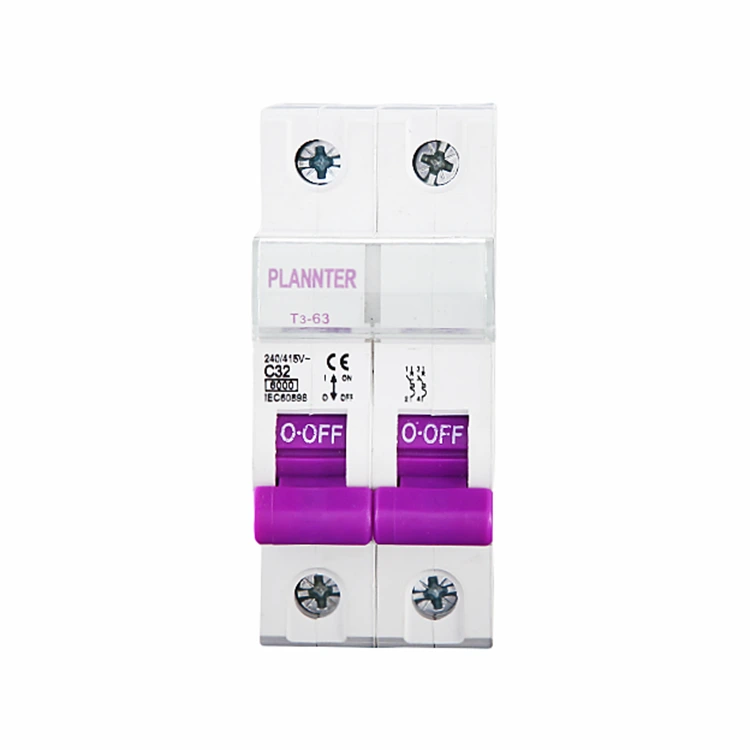

Mitä laukaisukäyrät tarkoittavat haitallisissa laukaisuissa ja todellisissa vioissa?

Matkakäyrät muuttavat fysiikan tuloksiksi. B, C ja D eivät ole kirjaimia; ne ovat lupauksia siitä, milloin magneettinen elementti toimii. Nopeille, mutta laillisille kuormituksille (moottorit, muuntajat) C- tai D-käyrä ostaa korkeustilaa. Herkän elektroniikan tai valaistuksen tapauksessa B-käyrä voi pitää asiat tarkasti. Tarkastelen myös lämpöelementtiä – kuinka kauan laite sietää lievää ylikuormitusta ennen kuin se toimii – sillä se määrittää, poistuuko lyhyt ylikuormitus luonnollisesti vai kasvaako toiminta keskeyttäväksi laukaisuksi.

• B käyrä: alempi magneettinen kynnys; sopii erinomaisesti resistiivisille ja herkille elektronisille kuormille.
• C-käyrä: keskitie; käsittelee liikerakennusten tyypillisiä moottorin iskuja.
• D-käyrä: korkein kynnys; varattu raskaille käynnistyslaitteille, kuten hitsaajille ja kompressoreille.

Kun laitokset valittivat valojen putoamisesta kylminä aamuina, muutaman haaran siirtäminen B:stä C:hen ratkaisi sen. Sitä vastoin boutique-äänihuone tarvitsi B:tä havaitakseen hienovaraisia ​​vikoja. Väärä käyrä hukkaa kaikkien kärsivällisyyttä; oikea käyrä tekee aPieni katkaisijatuntea itsensä näkymättömäksi siihen hetkeen asti, kun sitä todella tarvitset.

Kuinka paljon katkaisukapasiteettia todellisuudessa tarvitsen?

Katkaisukyky on suurin vikavirta, jonka laite voi katkaista turvallisesti. Jos käytettävissä oleva oikosulkuvirta asennuskohdassa ylittää laitteen kapasiteetin, sinulla on turvallisuus- ja yhteensopivuusongelma. Mittaan tai lasken mahdollisen oikosulkuvirran (PSC) ja annan itselleni marginaalin – varsinkin paikoissa, joihin voidaan myöhemmin lisätä muuntajia, aurinkosähköyhteyksiä tai sähköautojen latureita. Tässä on lyhennelmä laskentataulukko, jota pidän pöydälläni:

Jos epäilen vikatason kasvua, siirryn nyt kapasiteettitasoa ylöspäin sen sijaan, että vaihtaisin laitteistoa myöhemmin. Se maksaa hieman enemmän tänään ja säästää viikonlopun käyttökatkon kuuden kuukauden kuluttua.

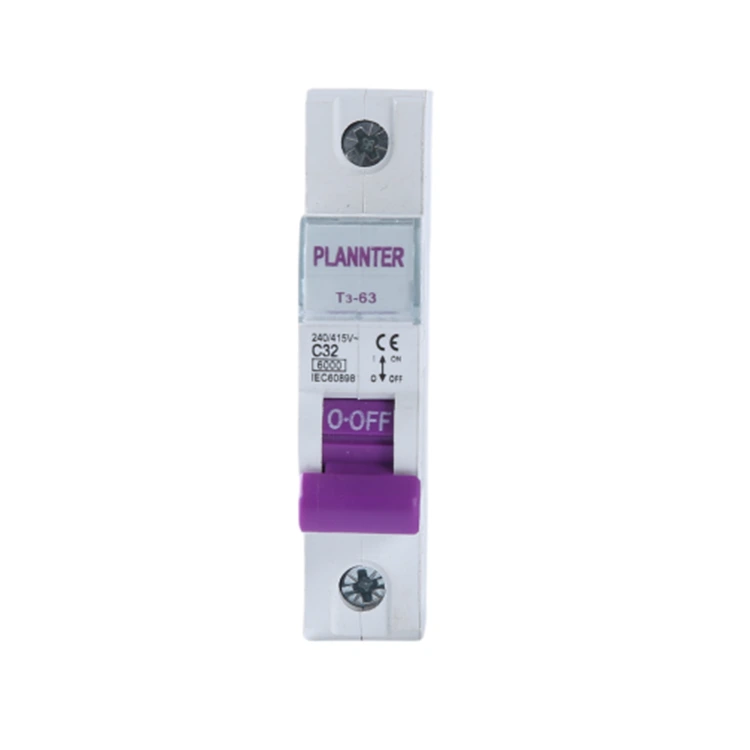

Missä standardit ja hyväksynnät muuttavat päätöstäni?

Standardit eivät ole paperityötä – ne määrittelevät, kuinka laite käyttäytyy stressin alaisena. Globaaleissa projekteissa pidän kaksi perhettä suorassa:

• IEC 60898-1: käytetään yleisesti asuin- ja kevyissä kaupallisissa sovelluksissa.
• IEC 60947-2: teollisuusohjauslaitteet; korkeammat suorituskykyodotukset ja koordinaatiotiedot.

Pohjois-Amerikassa erotan lisäsuojat ja haarakatkaisijat:

• UL 1077lisäsuojat: käytetään, kun toinen laite tarjoaa ensisijaisen suojan.
• UL 489haarakatkaisijat: haaroituspiirien ensisijainen suojaus.

Yhdistän laitteen rooliin. Kun paneeli syöttää erityisiä laitteita, jotka on jo suojattu sisäisesti, lisäsuoja voi olla oikea. Kun suojelen haaraa, etsin sivukonttorin hyväksymiä. Kummassakin tapauksessa hyväksyttyPieni katkaisijayhdistettynä sopivien lisävarusteiden kanssa tekee tarkastuksesta sujuvamman ja vähentää RFI:tä.

Kuinka asennustiedot voivat säästää minut tunteja myöhemmin?

Pienet päätökset yhdistetään. Olen nähnyt kauniita aikatauluja mitätöivän huonot päätteet tai väärä virtakisko. Tässä on toistettava tarkistuslistani:

• Irtisanomiset: Noudata vääntömomenttitietoja ja johdinluokkaa. Jos paneelit tärisevät (kompressoreiden lähellä), käytä tarvittaessa holkkeja.
• Ambient ja ryhmittely: Derate kuumille huoneille ja tiheille laudoille. Jos kotelo lämpenee, nosta tai levitä kuormaa.
• Virtakisko ja liitäntä: Valmistajan virtakiskot yksinkertaistavat kokoamista ja vähentävät kosketusvastusta; sekamerkit voivat luoda hotspotteja.
• Tarvikkeet: Asenna aux-koskettimet BMS-näkyvyyden takaamiseksi. Lisää shunttilaukaisu hätäpysäytys- tai palohälyttimen integrointia varten. Käytä lukitusvälilehtiä LOTO-toimenpiteisiin.
• Merkinnät: Selkeät piiritunnukset ja kaarevat kirjaimet etulevyssä päättyvät "mysteerimatkat".

Kun sisällytin nämä perusasiat normaaliin toimintatapaamme, takaisinsoittoja väheni. Hyvin asennettuPieni katkaisijaon suunnittelultaan tylsää – ja tylsyyttä operaatiot haluavat.

Mitkä ovat kokonaiskustannukset, jotka minun pitäisi puolustaa rahoittaakseni?

Hankintahinta on sivu yksi; toimintakulut ovat kirjan loppuosa. Perustelen laitevalintaa yksinkertaisella TCO-mallilla:

• Suoraan: yksikköhinta, tarvikkeet, virtakiskot, DIN-kiskon laitteistot.
• Asentaa: integroidut virtakiskot, yhtenäiset lisävarusteet ja järkevä terminaaligeometria säästävät työtunteja.
• Seisokki: odotettavissa olevat häiriömatkat × keskimääräiset käyttökatkokset (myyntimenetykset, työvoiman käyttämättä jättäminen, uudelleenkäynnistyksen hukka).
• Huollettavuus: keskimääräinen aika diagnoosin tekemiseen; ylimääräisiä pitokustannuksia, kun standardoin perheitä.

Jos laiteperhe vähentää kiusallisia matkoja jopa murto-osalla kuukaudessa portfoliossa, se maksaa itsensä nopeasti takaisin. Sellaisen matematiikan johtajuus ymmärtää. Siksi seuraan tapahtumia ennen standardointia ja sen jälkeen ja miksi dokumentoin valinnan pysyä todistetussaPieni katkaisijasamankaltaisten tilojen yli.

Voiko näytetiedot auttaa minua liikkumaan nopeasti?

Kun sidosryhmät haluavat selkeyttä, tiivis spesifikaatio voittaa kokouksen. Tässä on malli, jonka liitän työmuistiinpanoihin ja muokkaan sivustokohtaisesti:

• Laitetyyppi: lämpömagneettinen, DIN-kiskoon asennettu, yksi-neljänapainen tarpeen mukaan.
• Laukaisukäyrä: B/C/D valittu kuormitussyöttöprofiilin ja erottelututkimusten mukaan.
• Nimellisvirta: vastaa jatkuvaa kuormitusta ≤ 80 %:iin katkaisijan nimellisarvosta, ellei toisin ole suunniteltu.
• Katkaisukyky: vähintään laskettu mahdollinen oikosulkuvirta asennuskohdassa marginaalilla ja dokumentoidulla koordinaatiolla.
• Hyväksynnät: IEC 60898-1 tai IEC 60947-2 (maailmanlaajuinen) tai UL 489, joissa vaaditaan haarasuojausta; UL 1077 vain silloin, kun lisäsuojaus on tarkoituksenmukaista.
• Päätteet: vääntömomenttiarvot havaittu; johdinluokka ja holkkipolitiikka dokumentoitu.
• Lisävarusteet: BMS:n apukoskettimet, shunttilaukaisu, jossa E-stop/fire-liitäntä vaaditaan, valmistajan virtakiskojärjestelmä moninapaisiin kokoonpanoihin.
• Merkinnät: piirin tunnus, käyrän kirjain ja nimellisvirta näkyvät oven ollessa kiinni, jos mahdollista.

Tässä tulevat esiin brändinäkökohdat. Olen saavuttanut vahvoja tuloksia kompakteista teollisista malleista, jotka julkaisevat rehellisiä vähennyskäyriä ja tarjoavat lisäekosysteemejä – ominaisuuksia, jotka huomasin ensimmäisen kerran kokeillessani.Suunnittelijayksiköitä muiden rinnalla oikeilla tauluilla.

Mitä usein kysyttyjä kysymyksiä minun pitäisi ottaa huomioon?

K:Kuinka valitsen B-, C- ja D-käyrien välillä?
V:Yhdistä käyrä jännitteen mukaan: B resistiiviselle ja herkälle elektroniikalle, C tyypillisille moottoreille ja kaupallisille sekakuormituksille, D raskaalle jännitteelle, kuten hitsauskoneille tai muuntajille. Vahvista mitattuja käynnistysprofiileja ja koordinaatiotutkimuksia vastaan.

K:Mitä eroa on MCB:llä ja lisäsuojalla?
V:Haaroituskatkaisin (esim. UL 489) voi olla haaroituspiirin ensisijainen suojalaite. Lisäsuoja (UL 1077) tukee olemassa olevaa suojausjärjestelmää laitteiden sisällä. Käytä oikeaa luokkaa piirin roolille.

K:Milloin katkaisukapasiteettia pitäisi lisätä?
V:Aina kun laskettu tai mitattu oikosulkuvirta lähestyy laitteen luokitusta tai paikka todennäköisesti lisää vikatasoja nostavia lähteitä – uudet muuntajat, aurinkosähköt tai sähköautojen laturit – lisäävät kapasiteettitasoa marginaalin säilyttämiseksi.

K:Onko ympäristön lämpötilalla ja ryhmittelyllä merkitystä?
V:Kyllä. Lämpö on kertymistä. Korkea ympäristö ja tiiviisti pakatut laitteet vähentävät virransiirtokykyä. Käytä valmistajan vähennystaulukoita ja harkitse tiheiden lautojen väliä tai tuuletusta.

K:Miten vältän kiusaamisen LED-valaistuksissa?
V:Tarkista kuljettajien syöttö, harkitse C-käyrää, jossa B on liian herkkä, ja tarkista suurten ryhmien aloitusjaksot. Pidä neutraalit tiukalla ja varmista, että THD ei laukaise suojaavaa käyttäytymistä ylävirtaan.

K:Pitäisikö minun lisätä apukoskettimet vai shunttilaukaisu?
V:Jos tarvitset etätilan BMS:ssä tai integrointia palojärjestelmiin ja hätäpysäytyksiin, kyllä. Apukoskettimet ja shunttilaukaisut tekevät passiivisesta katkaisijasta aktiivisen osan turva- ja ohjausstrategiassasi.

K:Voinko käyttää yhtä perhettä maailmanlaajuisilla sivustoilla?
V:Usein, jos valikoima kattaa standardin IEC 60898-1/60947-2 ja tarjoaa UL-vastaavia Pohjois-Amerikassa. Standardointi yksinkertaistaa varaosia, koulutusta ja dokumentaatiota. Tarkistan edelleen paikalliset koodit ja tarkastusasetukset.

K:Mihin sijoitan avainsanan asiakirjoissani?
V:Käytä tarkkaa termiä - kutenPieni katkaisija— materiaaliluettelossa, yksirivisissä kaavioissa ja paneelien aikatauluissa, jotta osto- ja huoltotiimit viittaavat samaan spesifikaatioon ilman sekaannusta.

Johtopäätös

Jos haluat vähemmän yllätyksiä, valitse laitteet käyttäytymisen, ei tavan mukaan. Käyrän valinta, katkaisukykymarginaali, rehellinen vähennys ja puhdas asennuskäytäntö ratkaisevat, onko suojasi näkymätön hyvinä päivinä ja ratkaiseva huonoina päivinä. Olen saavuttanut tämän tasapainon hyväksymällä kompakteja, lisävarusteita sisältäviä linjoja ja standardoimalla sitten samankaltaisia ​​toimipisteitä, jotta toiminnot näkevät johdonmukaisuuden ja rahoitus näkee alhaisemman TCO:n. Jos tutkit vaihtoehtoja seuraavaa lautaa varten, jaan mielelläni kenttähuomautuksia ja autan sinua kartoittamaan oikean valinnan kuormillesi.

Oletko valmis arvioimaan tiettyjä piirejä tai pyytämään näytteitä?Ota yhteyttä keskustellaksesi sovelluksesi arvioista, käyristä ja lisävarusteista, tai jätä kysely tänään, niin autan sinua laatimaan budjettiisi ja aikajanaasi sopivan suppean listan. Sinun seuraavaPieni katkaisijapäätöksen pitäisi olla viimeinen kerta, kun ajattelet sitä – kunnes se tallentaa paneelisi.
