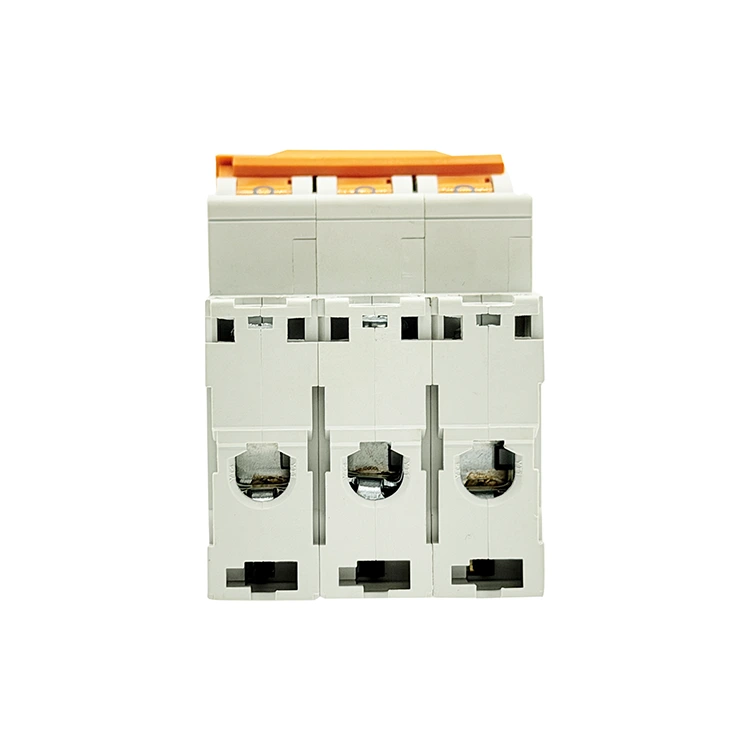

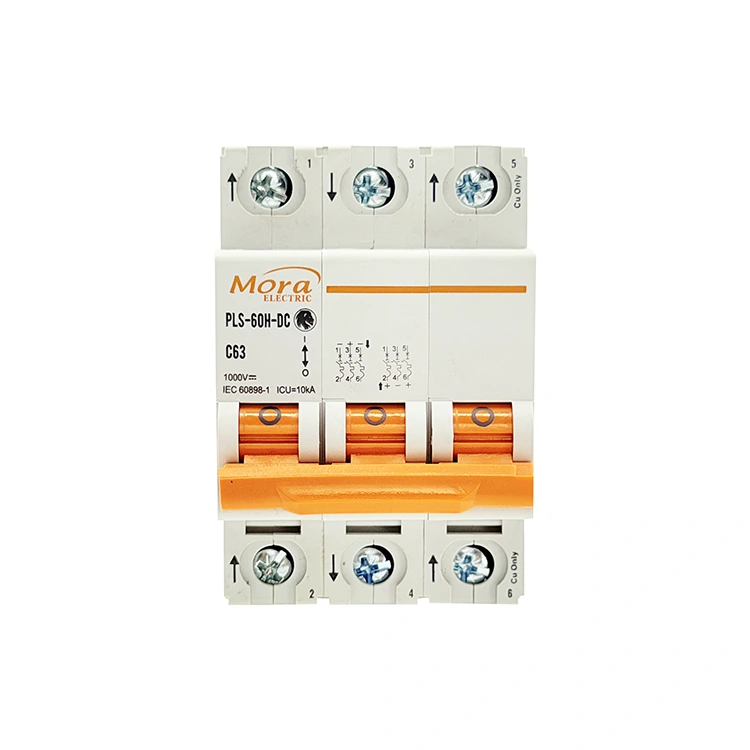

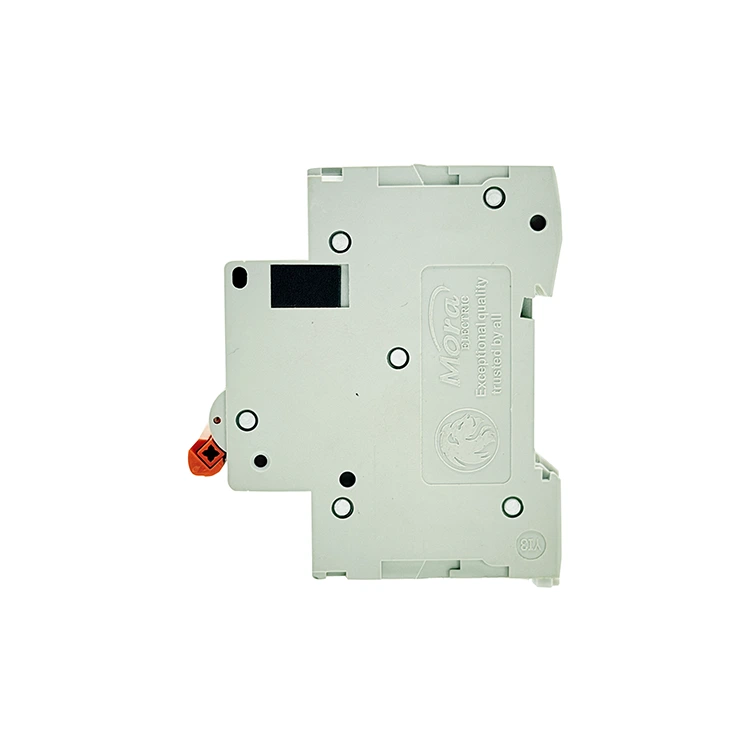

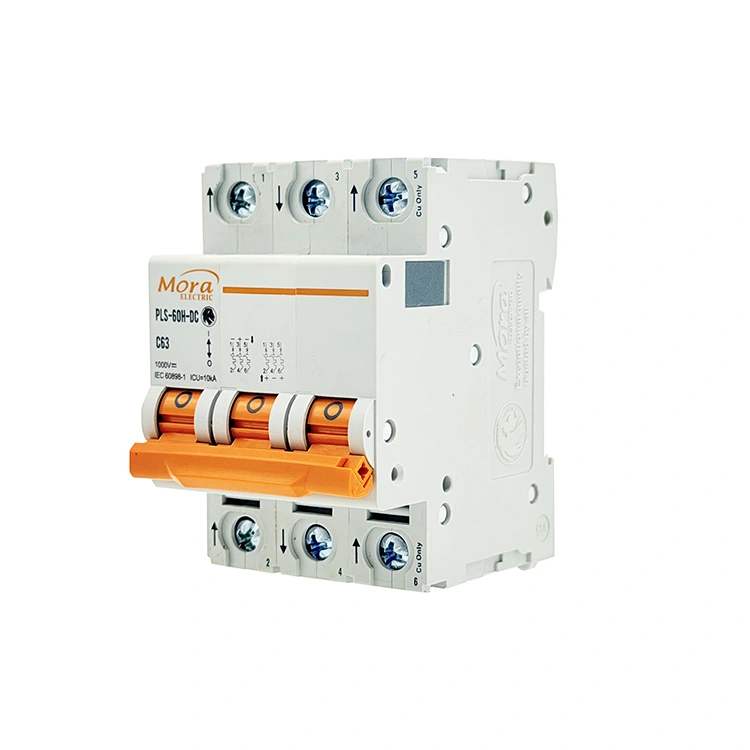

C65 3-napainen tasavirtakatkaisija

PUGAO (Mora) toimii vakiintuneena C65 3-napaisen tasavirtakatkaisijan tehtaana Kiinassa ja rakentaa kestäviä 3-napaisia ​​sähkökytkimiä, jotka on optimoitu katkaisemaan useita korkeajännitteisiä tasavirtapolkuja samanaikaisesti; Tämä 3P-katkaisin hyödyntää automatisoitua komponenttien kalibrointia ja kolminkertaisia ​​kestomagneettivalaisinkaarisammutuskammioita vastaamaan erikoistuneisiin verkon ulkopuolisiin ja teollisuuden tarpeisiin.

Missä insinöörit todella ottavat käyttöön 3P DC -kytkimen?

Tavalliset matalajännitteiset aurinkosähköasennukset rajoittuvat tyypillisesti 250 V:n tai 500 V:n tasavirtaan, mikä mahdollistaa yksinkertaiset yksi- tai kaksinapaiset johdotussilmukat. Kuitenkin, kun suuret teolliset kaupalliset aurinkopaneelit, verkon ulkopuoliset maatilajärjestelmät ja suuret keskusteleviestintälaitokset laajenevat, järjestelmäinsinöörit joutuvat kohtaamaan selkeitä suunnitteluvalintoja, jotka edellyttävät 3-napaista konfiguraatiota, kuten C65 3-napainen DC Circuit Breaker.

750 V DC korkeajännitesarjan liitäntä

Tehokkuuden maksimoimiseksi ja järjestelmän linjasiirtohäviöiden rajoittamiseksi pitkillä etäisyyksillä insinöörit päättävät usein käyttää aurinkopaneelijonoja pitkässä sarjassa. Tämä pinoaminen käyttää avoimen piirin jännitteitä jopa 750 V DC:iin. Koska tavalliset yksittäiset katkaisijakammiot on mitoitettu 250 V:lle kappaleelta, 3P-yksikön avulla insinöörit voivat kytkeä positiivisen johtimen kahden navan kautta sarjaan johdotuskuviossa ja reitittää negatiivisen johtimen kolmannen navan läpi. Tämä jakaa sähköisen jännityksen tasaisesti kaikkiin kolmeen mikroympäristöön.

Kolmen johdin kelluvat tasavirtaverkot

Tietyt raskaat teolliset prosessointiasennukset ja kaivoskuljetuslaitteet käyttävät erikoistunutta keski- tai kolmijohtimista maadoittamatonta tasavirtajakelutopologiaa (sisältää positiiviset, negatiiviset ja neutraali/maaviitejohdot). 3-napainen suojakytkin eristää kaikki kolme erillistä virtaa kuljettavaa johdinta samanaikaisesti vian aikana, mikä katkaisee mahdollisuuden epäsäännöllisiin hajavirroihin.

Kahden lähteen akkuvaraston varmuuskopiointi

Paikallisissa tietoliikenteen kytkentäsolmuissa yksi 3-napainen laitteistorunko voidaan konfiguroida hallitsemaan jaettua väyläjärjestelyä – esimerkiksi kytkemään kaksi erillistä positiivista saapuvaa akkupankkilinjaa yhden jaetun yhteisen paluulinjan rinnalle. Tämä vähentää paneelin tilantarvetta tiukat laitetelineet.

Suorituskykyominaisuudet

Alla määriteltyjä toimintarajoja ja teknisiä materiaaleja ylläpidetään tiukasti kaikissa automaattisissa laadunvarmistuspenkeissämme:

Mitkä tekniikat estävät sisäisen kontaktifuusion 750 V jännitteellä?

1. Kolminkertaiset kestomagneettipuhalluskaarijärjestelmät

Korkeajännitteiset tasavirtakaaret eivät ylitä luonnollista nollavirtatilaa, mikä tarkoittaa, että ne voivat ylläpitää korkean lämpötilan plasmakanavaa avautuvien koskettimien välillä, joka sulattaa helposti tavallisia kuparikomponentteja. Tämän ratkaisemiseksi C65 3-napainen DC-virtakatkaisijamme sisältää itsenäiset kestomagneetit jokaisen sen kolmen yksittäisen navan sisällä. Nämä magneetit luovat vahvan paikallisen magneettikentän, joka hylkii kaaren puhaltaen sen fyysisesti pois kosketintyynyistä ja ajaen sen syvälle 9-levyiseen teräsjäähdytysverkkoon. Tämä toiminto jakaa ja sammuttaa kaaren 5 millisekunnissa.

2. Synkroninen mekaaninen salpa

Jos yksi napa viivästyttää avautumista korkeajännitevian aikana, jäljellä oleva napa ottaa suurimman osan sähköisestä jännityksestä aiheuttaen napojen palamisen. PUGAO (Mora) rakentaa nämä katkaisijat jäykällä sisäisellä mekaanisella linkitangolla, joka yhdistää kaikki kolme napa-alimekanismia. Jos oikosulkuvika laukaisee magneettisen laukaisukelan missä tahansa yksittäisessä navassa, yhteinen laukaisulinkkipalkki pakottaa kaikki kolme napaa putoamaan samanaikaisesti, mikä estää vaaralliset yksilinjaiset jännitteelliset olosuhteet.

3. Precision Factory Spot-Welding Control

Moninapaisten katkaisijoiden sisällä olevat liitinresistanssin vaihtelut johtavat epätasaiseen virran jakautumiseen ja paikallisiin kuumapisteisiin jakokoteloiden sisällä. 5 000 neliömetrin tuotantolaitoksemme välttää tämän ongelman käyttämällä automatisoitua mikrokatkaisijan tuotantolinjaa. Automaattiset lävistys- ja pistehitsauskoneet lukitsevat sisäiset shuntit ja kupariset kosketinkokoonpanot tarkkoihin asentoihin ja tarjoavat identtiset sisäiset resistanssitasot kaikissa kolmessa navassa.

Vianetsintäopas monimutkaisiin kenttäongelmiin

• C65 3-napainen DC Circuit Breaker -kytkin palautuu automaattisesti keskiasentoon järjestelmän ensimmäisen käynnistyksen yhteydessä

Miksi näin tapahtuu:Sisäinen mekaaninen salpa putoaa, kun alavirran oikosulku on olemassa tai positiivinen sarjasilmukkajohdin on kytketty väärin negatiiviseen kosketinliittimeen, mikä luo oikosulun napoihin.

Korjausohjeet:Eristä päävirtasilmukka kokonaan. Tarkista silmukkasilmukkakokoonpanosi sarjakaaviosta. Käytä eristysresistanssin testaajaa alavirran linjoissa löytääksesi oikosulkuiset johdot tai eristyskatkot ennen kuin yrität kääntää kytkimen takaisin päälle.

• Yksi napaportti osoittaa korkean lämpötilan nousun viereisiin liittimiin verrattuna

Miksi näin tapahtuu:Kyseisen portin liitinruuvi oli alikiristetty kenttäasennuksen aikana, tai tunnelikiinnikkeen sisällä olevat lankasäikeet ovat puristuneet epätasaisesti.

Korjausohjeet:Sammuta voimansiirto. Irrota johdin kuumasta portista, tarkasta kuparisäikeet kipinöintivaurioiden tai hapettumisen varalta, leikkaa ja kuori kaapeli tarvittaessa uudelleen, aseta se uudelleen ja kiristä ruuvi kalibroidulla momenttiavaimella 2,5 Nm:iin.

Suunnittelun ja sovellusten UKK

Miksi 3P DC-katkaisija voi käsitellä suurempia jännitteitä, kun se on kytketty sarjasilmukkakokoonpanoon?

Pienoiskatkaisijan jokainen itsenäinen napakammio on suunniteltu sammuttamaan turvallisesti jopa 250 V DC vikatilanteissa. Kaskadittamalla positiivinen virtatie kahden yksittäisen navan läpi sarjassa ennen kuin se poistuu invertteriin, kaaritapahtuman aikana koskettimien kokonaisjännitejännitys jaetaan 500 V:sta 250 V:iin kammiota kohti, jolloin järjestelmä pystyy helposti käsittelemään korkeampia kokonaisjännitteitä.

Mitä toiminnallisia seurauksia on, jos positiivisen silmukan hyppyjohdin ohitetaan ja kytketään kolme erillistä aurinkopaneelia kolmen yksittäisen navan läpi?

Jos käytät kolmea erillistä merkkijonoa yhden katkaisijan rungon läpi kytkemättä niitä yhteen sarjaan, kunkin merkkijonon enimmäisjännitteen on oltava alle 250 V DC. Jos jokin yksittäinen merkkijono ylittää tämän kynnyksen ja kokee vian, sen yksinapaisesta kammiosta puuttuu jännitteenjakokyky, joka tarvitaan tuloksena olevan suurjännitekaaren sammuttamiseen, mikä johtaa sisäiseen kotelon tuhoutumiseen.

Miten jatkuva altistuminen voimakkaalle auringonsäteilylle vaikuttaa sisäiseen bimetallinauhan kalibrointiin suljetun yhdistelmäkotelon sisällä?

Bimetallinauhamme on kalibroitu valvotussa tehtaan 30 °C:n peruslämpötilassa. Kun se on suljettu tuulettamattomaan ulkokäyttöön, jossa aurinkolämpö ohjaa sisäisiä ympäristöolosuhteita jopa 55 °C:seen, C65 3-napaisen tasavirtakatkaisijan sisällä olevat bimetallinauhat laajenevat ennenaikaisesti. Tämä laskee todellisen lämpöylikuormituksen laukaisupisteen noin 83–85 prosenttiin sen nimellisvirrasta. Tämän torjumiseksi insinöörien tulisi joko integroida passiiviset jäähdytyssäleiköt tai suurentaa katkaisijan arvoa järjestelmän suunnittelun alkuvaiheessa.
