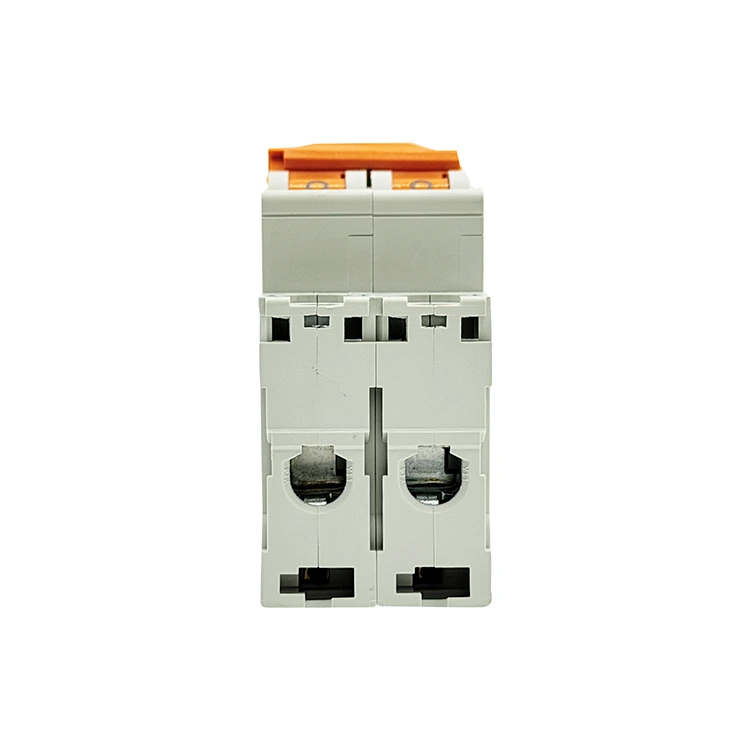

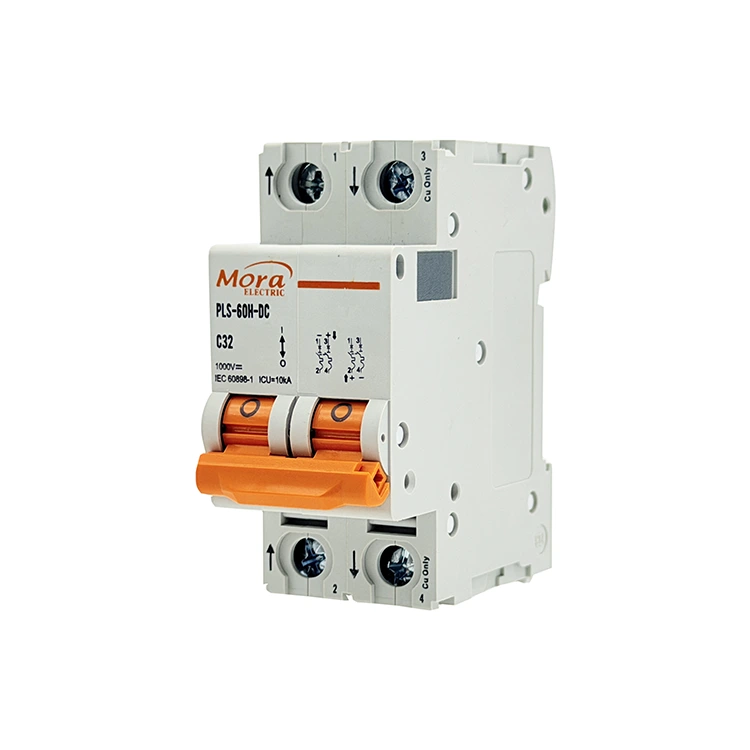

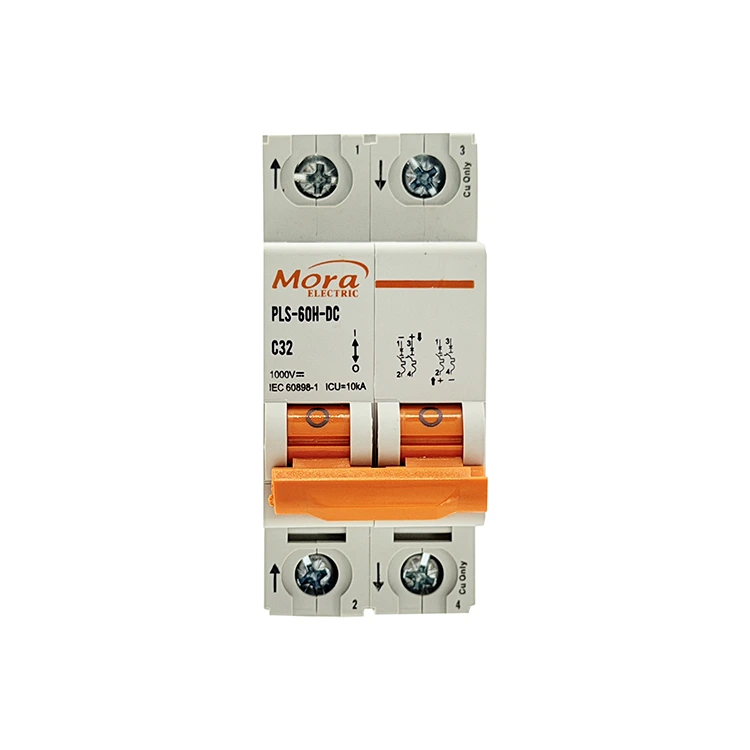

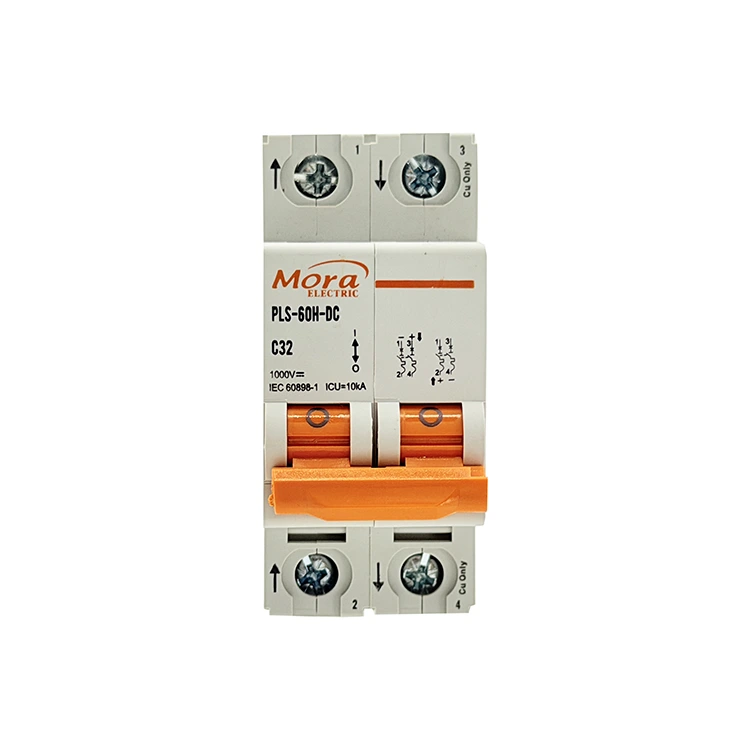

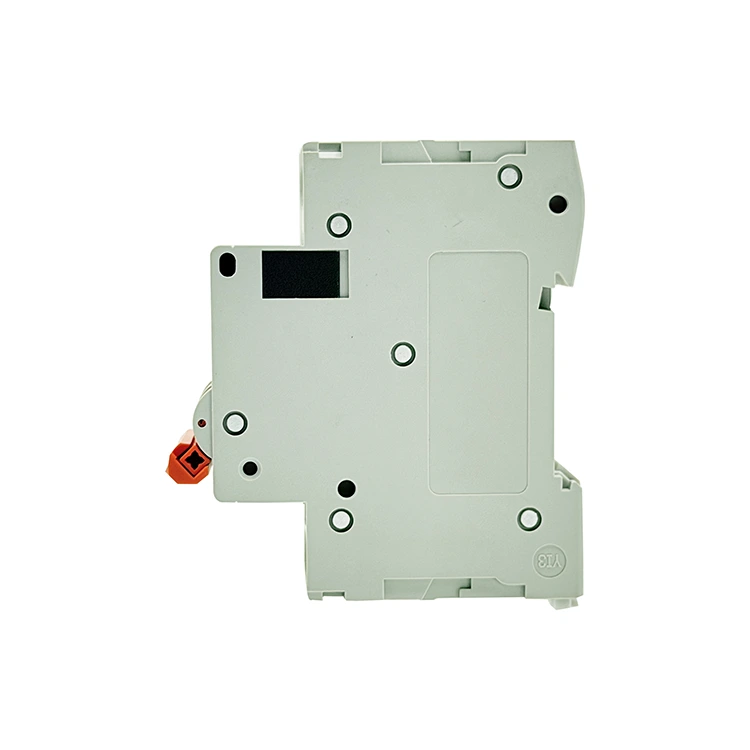

C65 2-napainen tasavirtakatkaisija

PUGAO (Mora) on Kiinassa sijaitseva luotettava C65 2 -napainen DC Circuit Breaker -tehdas, joka valmistaa moninapaisia ​​pienjännitekytkimiä, jotka on suunniteltu katkaisemaan sekä positiiviset että negatiiviset johdot samanaikaisesti; Tämä 2P lämpömagneettinen katkaisija perustuu automatisoituun pistehitsaukseen ja suurikapasiteettisiin kaksoismagneettiseen kaarikammioon, joka vastaa vaativiin tietoliikenne- ja aurinkosähkövaatimuksiin.

Tekninen määritelmä

C65 2-napainen DC Circuit Breaker on integroitu sähkömekaaninen turvalaite, joka on suunniteltu hallitsemaan ja katkaisemaan korkeajännitteisiä tasavirtasilmukoita 500 V:iin asti. Vaikka yksinapaiset vaihtoehdot katkaisevat vain yhden linjan puolen, 2-napainen konfiguraatio käsittelee sekä positiivisia että negatiivisia johtimia samanaikaisesti. Tämä kaksilinjainen keskeytys tarjoaa täydellisen galvaanisen eristyksen ja on ratkaisevan tärkeä maadoittamattomissa kelluvissa verkoissa.

2P minikatkaisijamme yhdistää kaksi itsenäistä napaa sisäisellä yhteislaukaisumekanismilla. Jos jompikumpi napa havaitsee vian, molemmat johdot avautuvat välittömästi, estäen jännitettä syöttämästä takaisin jäljellä olevan johtimen läpi.

500 V kelluvat aurinkopaneelit

Aurinkopaneelissa, jossa järjestelmän jännitettä nostetaan invertterin tehokkuuden maksimoimiseksi, negatiivisen johdon maadoitus on usein epäkäytännöllistä. C65 2-napainen DC-virtakatkaisija on kytketty PV-merkkijonon positiivisiin ja negatiivisiin lähtöihin. Eristämällä molemmat polariteetit, se poistaa täysin mahdolliset maahan kohdistuvat sähköiskut päivähuoltosilmukoiden aikana.

Suuren kapasiteetin akkuenergian varastointijärjestelmät

Teolliset akkupankit ja verkon ulkopuoliset aurinkovarastokokoonpanot toimivat usein 120 V - 400 V DC -asennuksilla. Yksinapainen laite ei voi turvallisesti poistaa kaksinkertaista maadoitusvikaa näissä piireissä. Tämän 2-napaisen järjestelmän käyttöönotto varmistaa, että oikosulut missä tahansa akkukotelossa laukaisevat puhtaan ja kattavan sammutuksen.

Sähköajoneuvojen pikalatausinfrastruktuurit

Kaupalliset pikalatausasemat käyttävät korkeajännitteisiä tasavirtateitä siirtääkseen energiaa ajoneuvojen akkuihin. Tämä katkaisija toimii paikallisena eristyksen tarkistuspisteenä sisäisen tasasuuntaajan osapiirin ja ensisijaisen annostelujohdon välillä, mikä antaa huoltoteknikoille mekaanisen menetelmän katkaista kaikki sähköjohdot kerralla.

Tekniset tiedot

Alla luetellut suorituskykyrajat ja raaka-aineet tarkistetaan tuotantolattiamme automatisoiduilla testaustyöpenkeillä:

C65 2-napaisen tasavirtakatkaisijan tekniset edut

1. Kaksinapainen synkroninen laukaisuvivusto

Kun korkeajännitteinen oikosulku tapahtuu yhdellä kiskolla, epäsymmetrinen jännitepiikki voi vahingoittaa invertteriäsi tai datapalvelimia. C65 2-napaisessa DC-virtakatkaisijassamme on sisäinen mekaaninen laukaisutanko, joka yhdistää molemmat sisäiset navat. Vaikka oikosulku tapahtuisi yksinomaan positiivisessa kiskossa, sisäinen kytkentä pakottaa mekaanisesti molemmat navat auki 5 millisekunnin sisällä, mikä poistaa mahdolliset vaaravektorit koko alipiiristä.

2. Sarjaan kytketty kestomagneettikaarisammutus

Korkeammat tasajännitteet synnyttävät pidempiä, voimakkaampia sähkökaareja, kun koskettimet eroavat. Tämän torjumiseksi 2P-katkaisijamme kanavoi virtareitin kahden erillisen kaarikammion läpi sarjassa. Jokainen kammio sisältää sisäänrakennetut kestomagneetit, jotka käyttävät sähkömagneettista voimaa kaaren venyttämiseen ja työntämiseen kahteen yksittäiseen 9-levyiseen teräsjäähdytysritilään. Tämä kaksikammioinen rakenne jakaa kaarijännitteen ja sammuttaa 500 V DC energian nopeammin kuin yksinapainen järjestely.

3. Automatisoitu valmistus ja johdonmukainen kalibrointi

Sisäisen kokoonpanon vaihtelut voivat aiheuttaa sen, että yksi napa jää jälkeen toisesta laukaisutapahtuman aikana, mikä aiheuttaa ohimeneviä linjan epätasapainoa. PUGAO (Mora) eliminoi tämän inhimillisen muuttujan käyttämällä täysin automatisoitua tuotantolinjaa minikatkaisimillemme. Lävistystä, pistehitsausta ja sisäisten komponenttien sijoittelua hallitsevat automatisoidut koneet, mikä varmistaa identtiset sisäiset vastukset ja synkronisen mekaanisen ajoituksen molemmissa navoissa.

Yleiset diagnostiikkakentän ratkaisut

• Katkaisija laukeaa välittömästi, kun se kytketään ON-asentoon Perimmäinen syy: Positiivisen ja negatiivisen jakelujohdon välillä on suora oikosulku tai maadoittamattomassa järjestelmässä on maadoitusvika. Ratkaisu: Eristä katkaisin. Käytä alavirran johtosarjassa olevaa eristysresistanssimittaria (megohmimetriä) oikosuluneiden johtimien tai rikkinäisten eristysvaippaiden paikallistamiseksi. Varmista, että jatkuva kokonaisvirta ei ylitä nimellisarvoa.

• Paikallista sulamista tai paahtumista näkyy yhdessä liitinportissa Perimmäinen syy: Liitinruuvia ei kiristetty suositellulla momentilla asennuksen aikana, tai väärät johdinkoot aiheuttivat kuparisäikeiden kiertymisen. Ratkaisu: Leikkaa pois kaikki hiiltyneet tai hapettuneet kaapelin päät. Kuori eristys uudelleen, aseta puhdas johdinsydän kokonaan tunnelityyppiseen liitinpuristimeen ja kiristä ruuvi kalibroidulla työkalulla 2,5 Nm:iin.

Tekniset UKK

Miksi 500 V DC -järjestelmässä on käytettävä 2-napaista katkaisijaa sen sijaan, että johdotetaan kaksi yksinapaista katkaisijaa vierekkäin?

Itsenäisistä yksinapaisista katkaisijoista puuttuu sisäinen mekaaninen kytkentä. Vian ilmetessä yksi katkaisin saattaa avautua millisekunnin murto-osan ennen toista tai toinen voi epäonnistua laukaisussa kokonaan. Tämä jättää vastakkaisen kiskon täysin jännitteiseksi ja syöttää järjestelmään jännitettä, mikä vaarantaa huoltohenkilöstön ja aiheuttaa laitevaurioita.

Mitä tapahtuu kaksikaarikammioiden sisällä, jos saapuvat positiiviset ja negatiiviset linjat on kytketty ristiin?

Ristikytkentä muuttaa virtasilmukan suuntaa sisäisten komponenttien kautta. Kun koskettimet katkeavat, sisäiset kestomagneetit vetävät sähkökaarta alaspäin kohti mekaanisia lukitusmekanismeja sen sijaan, että työntäisivät sitä ylös teräsjäähdytysritiloihin. Loukkuun jäänyt kaari sulattaa nopeasti sisäosat ja PA66-ulkokotelon.

Miten korkea ympäristön lämpö ulkona olevien aurinkopaneelien koteloiden sisällä vaikuttaa tämän 2-napaisen laitteen suorituskykyyn?

Bimetalliset lämpöylikuormituselementimme on kalibroitu 30 °C:n perusarvoon. Jos laatikon huono ilmanvaihto yhdistettynä ympäristön lämpöön nostaa sisäiset lämpötilat 55 °C:seen, C65 2-napaisen tasavirtakatkaisijan sisäiset elementit laajenevat etuajassa. Tämä siirtää tehollisen lämpölaukaisukynnyksen noin 83 prosenttiin sen nimellisarvosta, mikä edellyttää joko aktiivista ilmanvaihtoa tai tavoitekuormituksen alentamista.
