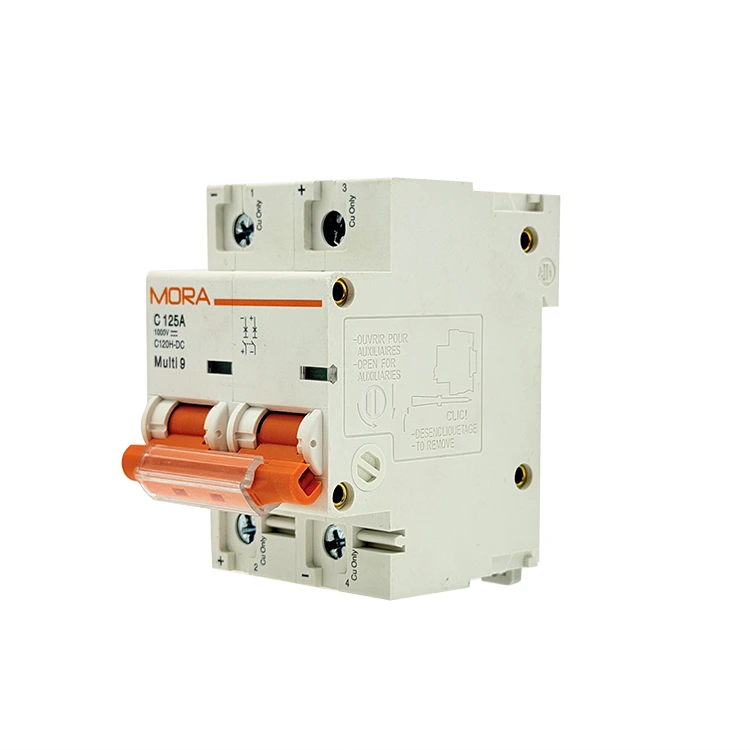

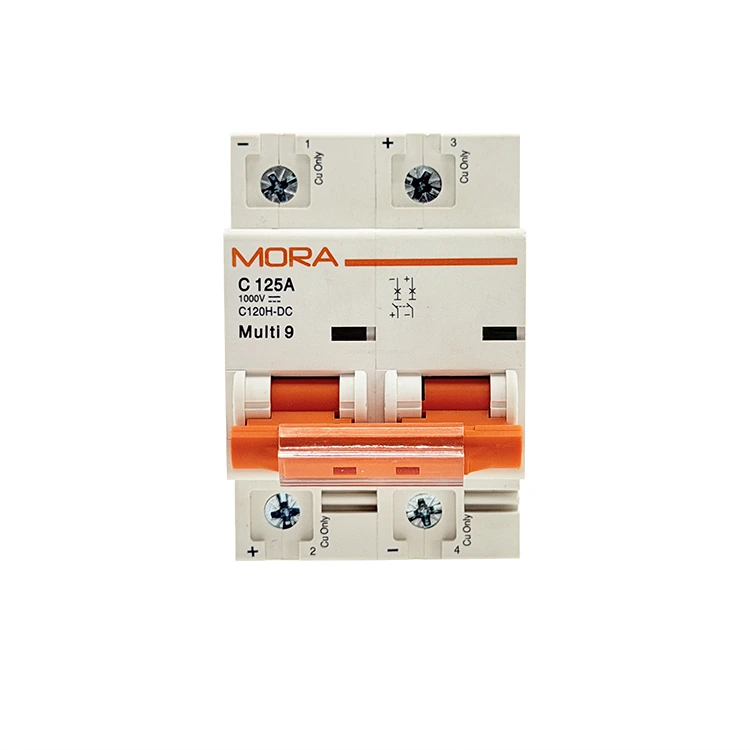

NC-sarjan 2P DC-pienivirtakatkaisija

Kiinassa sijaitsevana edistyneenä NC-sarjan 2P DC -minivirtakatkaisijatehtaana PUGAO (Mora) tuottaa tehokkaita kaksinapaisia ​​suojakytkimiä, joissa on parannettu katkaisukapasiteetti ja virtaviivainen modulaarinen runko. Jokaisessa yksikössä käytetään automatisoitua pistehitsausta ja optimoituja kestomagneettikaarijohtimia kriittisen tietoliikenteen, energian varastoinnin ja kaupallisen aurinkoinfrastruktuurin turvaamiseksi.

Mikä tekee NC-sarjasta eron tavallisista DC-katkaisijoista?

Teollisuuden DC-verkot kehittyvät nopeasti, siirtyen kohti korkeampaa energiatiheyttä ja tiukempia kaappikokoonpanoja. Perinteiset asuinkäyttöön tarkoitetut katkaisijat tekevät kompromisseja lämmön haihduttamisesta kutistettuaan, kun taas NC-sarjan 2P DC -pienivirtakatkaisijassa on uudelleen suunniteltu sisäinen rakennearkkitehtuuri, joka on rakennettu nimenomaan erittäin luotettaviin kaupallisiin toimintoihin.

Integroimalla kaksinapaisen fyysisen eristyksen tilaa säästävään modulaariseen koteloon NC-sarja minimoi etulevyn kiinteistöjä jakelukeskusten sisällä ja laajentaa sisäisiä ryömintäetäisyyksiä – lyhintä polkua pitkin eristemateriaalin pintaa kahden johtavan osan välillä – paikallisten seurantavikojen estämiseksi.

Korkeatiheyksiset aurinkopaneelinapat

Nykyaikaiset aurinkosähköjärjestelmät vaativat kompakteja komponentteja, jotta ne sopivat enemmän merkkijonotuloihin pienempiin ulkokoteloihin. NC-sarja mahdollistaa puhtaan vierekkäisen ryhmän klusteroinnin ja hallitsee sekä 600 V:n DC-jonon positiivisia että negatiivisia paluukiskoja kompaktissa koteloprofiilissa tinkimättä sivuvälin tuuletuksesta.

Keskitetyt televiestinnän akkupankit

Kun tietoliikennejärjestelmät toimivat stabiloiduilla matala- ja keskijänniteakkuvarmistuksilla, vian poistaminen ilman koko telineen pudottamista on elintärkeää. Tämä miniatyyri katkaisija tarjoaa itsenäisen haarapiirin suojauksen, eristäen yksittäiset akkusarjat tai latausmoduulit välittömästi viereisten toimintojen ollessa jännitteisiä.

Materiaalitiedot

Seuraava suunnittelumatriisi edustaa perustoimintaparametreja, jotka on vahvistettu automaattisilla tehdastestauslinjoillamme:

Kuinka NC-sarja saavuttaa 10 kA:n katkaisukapasiteetin?

1. Kaksivoimaiset magneettiset puhalluskanavat

Korkeammilla jännitteillä aina 600 V DC:iin asti sähkökaaren piirtäminen voi helposti muuttua jatkuvaksi kaariplasmatapahtumaksi, joka sulattaa täysin vakiokatkaisijakoskettimet. NC-sarjan 2P DC -miniatyyrikatkaisija taistelee tätä vastaan ​​kahdella erittäin lujalla kestomagneetilla, jotka on upotettu kummallekin puolelle kontaktipolkua. Kun koskettimet irtoavat toisistaan, nämä magneetit luovat suunnatun magneettikentän, joka välittömästi venyttää kaaria, pakottaa sen pois hopeatyynyiltä ja puhaltaa sen raskaaseen 11-levyiseen teräskaarikouruun, jossa se halkeaa ja jäähtyy 4,5 millisekunnissa.

2. Suurinopeuksinen mekaaninen matkan ristikytkentä

Positiivisen ja negatiivisen kiskon jakaminen kahteen erilliseen napaan tarkoittaa, että molempien polkujen on avattava täsmälleen samaan aikaan. NC-sarjassa käytetään sisäistä ristikytkentälaukaisutankoa, joka lukitsee molemmat mekaaniset mekanismit yhteen. Jos positiivisella puolella ilmenee ylivirtavika, sisäinen tanko laukaisee mekaanisesti negatiivisen navan täsmälleen samalla hetkellä, mikä tarjoaa täydellisen galvaanisen eristyksen ja estää vaarallisen jännitteen takaisinsyötön.

3. Automatisoitu laserpistehitsaus ja -kalibrointi

Manuaalinen komponenttien kokoonpano aiheuttaa rakenteellisia vaihteluita, jotka voivat aiheuttaa epätasaisen sisäisen vastuksen kahden navan välillä. PUGAO (Mora) eliminoi tämän ihmisen muuttujan valmistamalla NC-sarjan täysin automatisoidulla mikrokatkaisijoiden tuotantolinjalla. Kehittyneet laserpistehitsauskoneet lukitsevat kupariset shuntit, bimetallit ja magneettikelat tarkkaan geometriseen kohdistukseen, mikä varmistaa tasapainoisen sisäisen resistanssin ja yhteensopivat laukaisukäyrät kaikissa tuotantoerissä.

Kenttäasennusprotokolla

1. Tarkista nollajännite:Irrota silmukka. Avaa kaikki aurinkoenergian ylävirran katkaisijat tai akun eristyslinkit. Testaa sekä positiiviset että negatiiviset saapuvat kaapelit digitaalisella yleismittarilla ja varmista, että 0V on olemassa, ennen kuin liität johdot liittimiin.

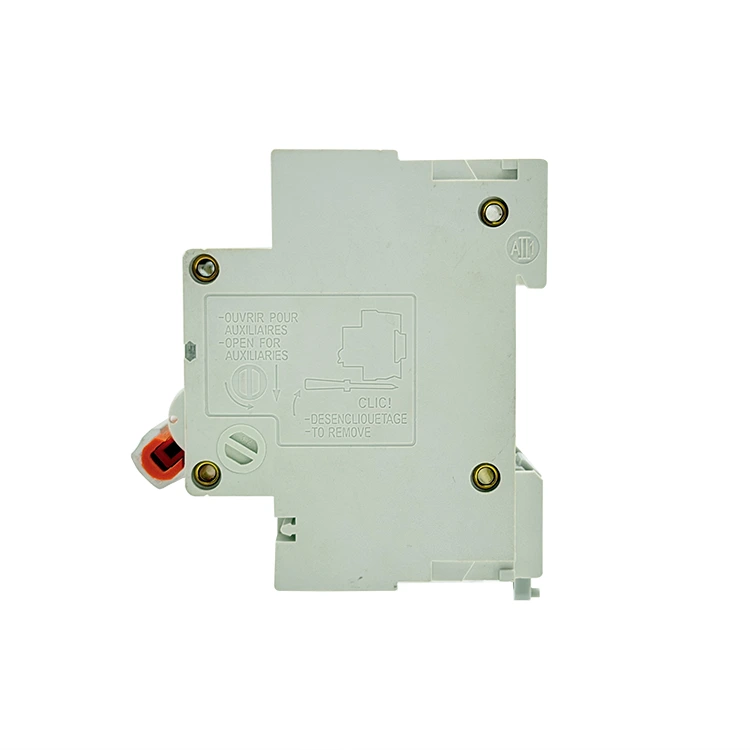

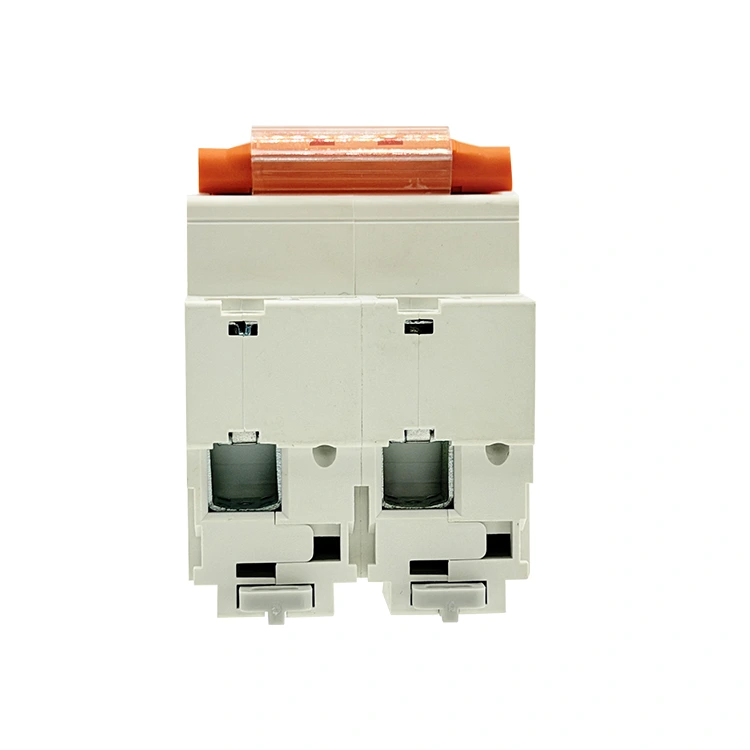

2. Napsauta DIN-kiskoon:Kiskon kiinnitys. Kiinnitä NC-sarjan rungon ylempi takakiinnike tavalliseen 35 mm DIN-kiskoon. Paina tiukasti kotelon alareunaa, kunnes jousikuormitteinen muoviliukukappale napsahtaa tiukasti paikalleen kiskoa vasten.

3. Kohdista napaisuusmerkit:Napaisuus Match. Tarkista (+)- ja (-)-symbolit, jotka on leimattu NC-sarjan 2P DC -pienivirtakatkaisijan etupuolelle. Liitä tuleva pluskaapeli navan 1 yläosaan (merkitty positiiviseksi) ja tuleva miinuskaapeli navan 2 yläosaan (merkitty negatiiviseksi). Varoitus: Tämän asettelun vaihtaminen estää sisäisiä magneetteja työntämästä kaaria jäähdytyskouruihin.

4. Kiristysmomenttiliittimen ruuvit:Suojattu yhteys. Työnnä puhtaasti kuoritut kuparilangan sydämet kokonaan hammastettuihin tunnelikiinnittimiin. Kiristä liittimen ruuvit 2,0–2,5 Nm:n momenttiin kalibroidulla momenttiruuvitaltalla. Löysät liittimet tuottavat paikallista lämpöä, joka johtaa ennenaikaiseen lämpölaukaisuun.

Sovelluksen UKK

Mikä tekee NC-sarjan 10 kA:n katkaisukapasiteetista turvallisemman kuin akkujärjestelmien standardivaihtoehdot 6 kA?

Akkupankit voivat tuottaa valtavia oikosulkuvirtoja millisekunneissa suoran vian aikana. Vain 6 kA:n katkaisija voi kohdata kosketushitsauksen tai kotelon rikkoutumisen, jos vian energia ylittää mekaaniset rajansa. NC-sarjan 2P DC -pienivirtakatkaisijan päivitetty 10 kA:n luokitus varmistaa, että se voi turvallisesti poistaa nämä vakavat, korkean energian akun oikosulut tuhoamatta katkaisijan koteloa tai vahingoittamatta lähellä olevia komponentteja.

Voidaanko NC-sarjan 2P-katkaisija kytkeä sarjasilmukkaan käsittelemään suurempia tasajännitteitä?

Kyllä. Jos järjestelmäsi jännite ylittää yksinapaisen nimellisarvon, voit ajaa positiivisen johtimen molempien navojen läpi sarjassa (menemällä navan 1 yläosaan, hyppäämällä navan 1 alaosasta navan 2 yläosaan ja poistumalla navan 2 alaosasta). Tämä jakaa kokonaisjännitteen kahdelle erilliselle kaarikammiolle, jolloin katkaisija voi hallita turvallisesti korkeampia kokonaisjännitteitä.

Miten suunnittelijoiden tulisi ottaa huomioon korkea ympäristön lämpö suljettujen ulkokoteloiden sisällä?

Sisäiset bimetallinauhat on kalibroitu tehtaan standardiperusviivalla 30 °C. Bimetallielementit esilaajenevat, kun ne asennetaan tuulettamattomaan ulkokäyttöön, jossa ympäristön lämpö ja suora auringonvalo nostavat sisälämpötilan jopa 55 °C:seen. Tämä laskee todellisen lämpölaukaisupisteen noin 83–85 prosenttiin sen nimellisvirrasta. Häiriöiden kompastumisen estämiseksi insinöörien tulisi joko integroida passiiviset jäähdytyssäleiköt tai suurentaa katkaisijan arvoa käyttämällä tavallisia lämpökuormitustaulukoita.
