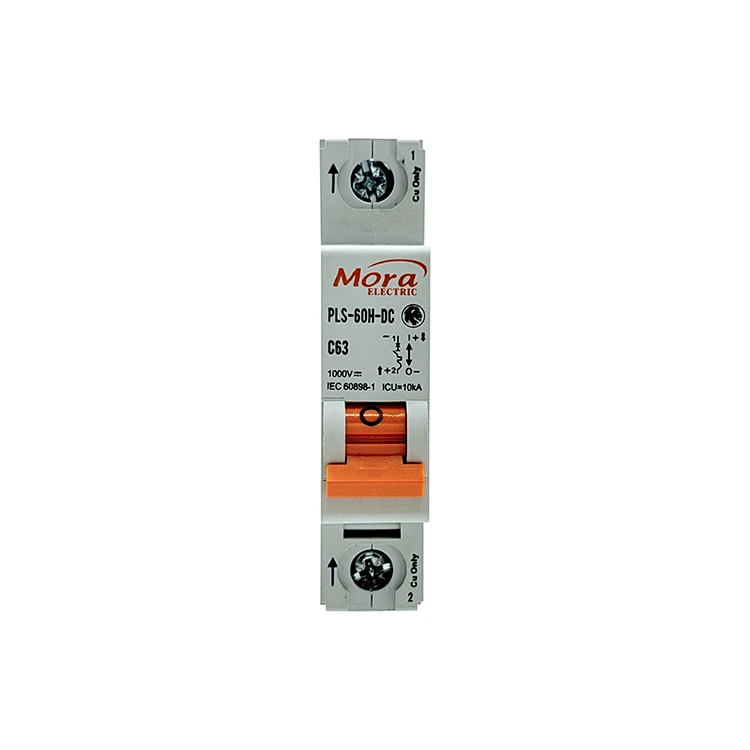

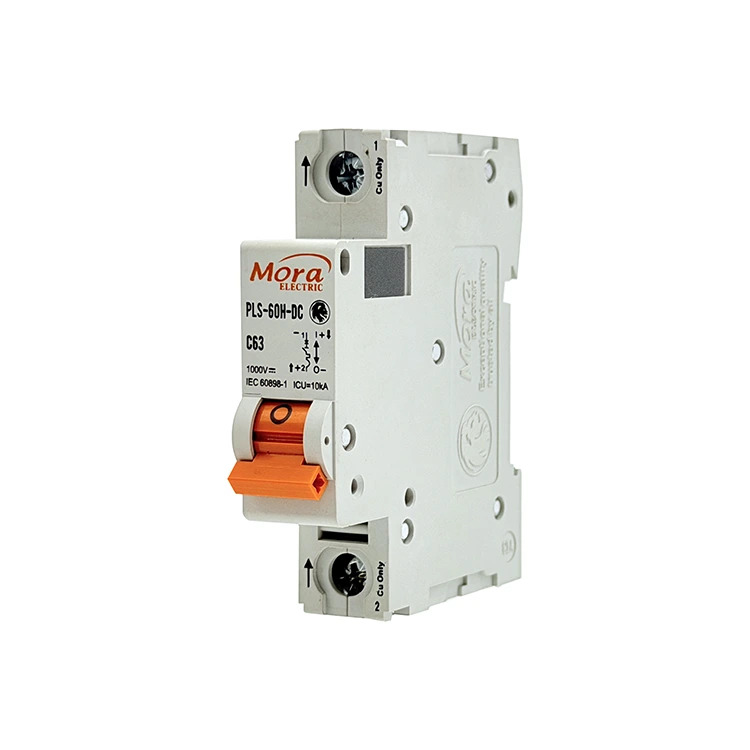

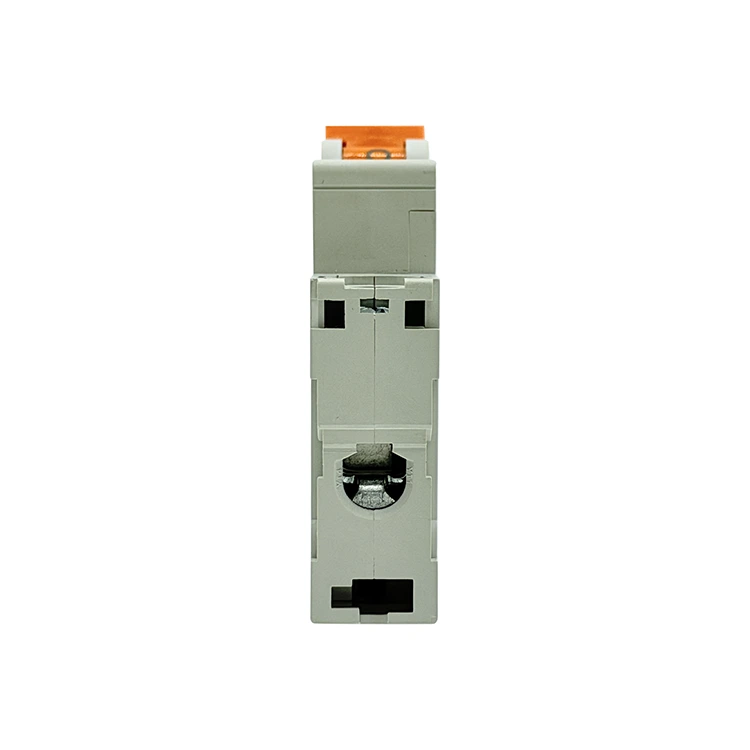

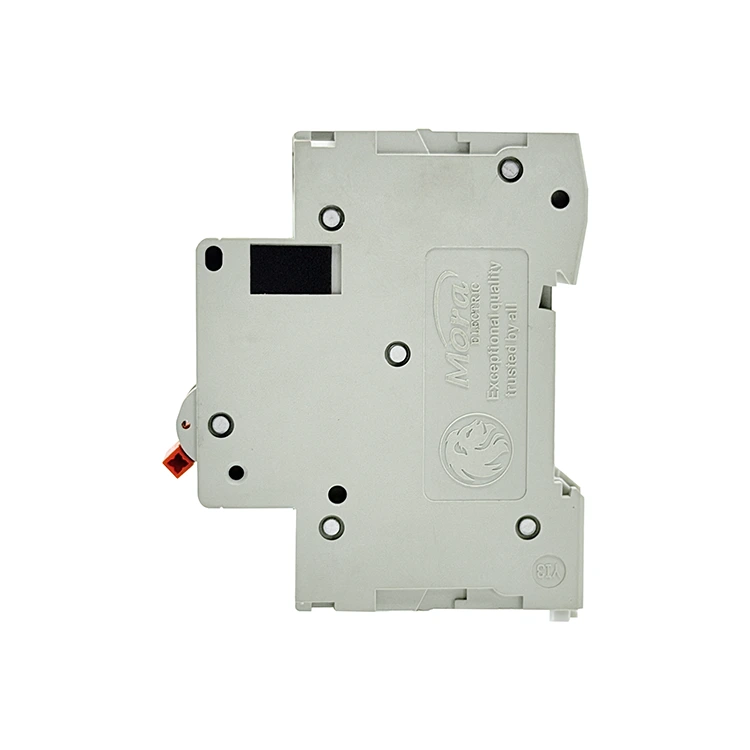

C65 1-napainen tasavirtakatkaisija

PUGAO (tuotemerkki: Mora) toimii erikoistuneena C65 1 -napaisen DC Circuit Breaker -tehtaana Kiinassa ja toimittaa raskaita yksinapaisia ​​kytkimiä, jotka on suunniteltu erityisesti DC-sovelluksiin; 1P lämpömagneettisessa katkaisijassamme on kestomagneettinen valokaarisammutusjärjestelmä, joka eliminoi kosketusten palamisen aurinkojonoissa ja tietoliikenneverkoissa.

Tekninen määritelmä ja käytännön sovellukset

C65 1-napainen DC Circuit Breaker on mekaaninen kytkin, joka on suunniteltu suojaamaan yksivaiheisia tasavirtasilmukoita. Toisin kuin vaihtovirtalinjoilla, tasavirtasilmukasta puuttuu luonnollinen nollapiste. Kun koskettimet avautuvat kuormituksen alaisena, muodostuva sähkökaari on jatkuvaa ja erittäin vakaata.

Yksinapainen katkaisijamme eristää tasavirtapiirin positiivisen kiskon käyttämällä kohdennettua mekaanista voimaa ja magneettista kiihdytystä vikojen katkaisemiseen ennen kuin ne aiheuttavat järjestelmän laajuisia lämpövaurioita.

Aurinkosähköjärjestelmät

Asuin- ja kaupallisissa aurinkopaneeleissa yksittäiset paneelijonot tuottavat jatkuvaa tasajännitettä. Tämä katkaisija asennetaan yhdysrasioihin lähtökerrokseen (12 V - 250 V DC). Se eristää yksittäiset merkkijonot estäen käänteisvirtavikoja tai oikosulkuja leviämästä aurinkopaneelin poikki.

Tietoliikenteen datakeskukset ja UPS-järjestelmät

Nykyaikaiset tietoliikennelaitteistot toimivat 48 V - 110 V DC akkuvarmistusjärjestelmissä. C65 1-napainen DC Circuit Breaker tarjoaa kohdistetun suojan yksittäisille laitetelineille, eristäen paikalliset komponenttivirheet katkaisematta virtaa viereisiin verkkojärjestelmiin.

Teollisuusautomaatio

Paikalliset teolliset DC-ohjaussilmukat, materiaalinkäsittelyjärjestelmät ja sisäiset sähköajoneuvojen akkujen hallintapiirit käyttävät yksinapaisia ​​katkaisijoita, jotka muodostavat erilliset, turvallisesti eristetyt tehoalueet latausmoduulien ja ensisijaisen akkuvaraston välille.

Tekniset tiedot

Seuraavassa matriisissa esitetään standardoidut käyttörajat ja materiaalikoostumukset, jotka on tarkistettu laadunvalvontatestauspenkeillämme:

Tekniset ydinedut

1. 5 millisekunnin magneettikaarisammutus

Tasavirtakaaret voivat tuhota kuparikoskettimet sekunnin murto-osassa, jos niitä ei valita. Tämän ratkaisemiseksi C65 1-napainen DC-virtakatkaisijamme sisältää kaksi sisäistä kestomagneettia. Vian ilmetessä ja koskettimien irtoaessa magneettikenttä pakottaa kaaren pois kosketinpinnoista ja ajaa sen 9-levyiseen teräsjäähdytysverkkoon. Ristikko halkaisee, jäähdyttää ja sammuttaa kaaren 5 millisekunnissa minimoiden kosketuspintojen kulumisen.

2. Erittäin tarkka bimetallinen ylikuormituksen hallinta

Jatkuvat ylikuormitukset heikentävät vähitellen johtimien eristystä ja aiheuttavat vakavan palovaaran. PUGAO (Mora) käyttää kalibroituja bimetalliliuskoja, jotka koostuvat kahdesta sidotusta metallista, joilla on erilaiset lämpölaajenemisnopeudet. Jatkuva ylivirta lämmittää nauhaa, jolloin se taipuu ennustettavasti ja laukaisee laukaisuvivun. Tämä mekaaninen asetus estää lyhyiden käynnistyspiikkien aiheuttamat väärät laukaisut ja varmistaa samalla luotettavan eristyksen aidon ylikuormituksen aikana.

3. Automatisoitu pistehitsaus

Manuaalinen sisäinen kokoonpano voi johtaa vaihteleviin liitäntäresistanssiin ja epäjohdonmukaisiin laukaisupisteisiin. Tuotantolaitoksemme käyttää automatisoitua kokoonpanolinjaa, joka on varustettu automatisoiduilla pistehitsausyksiköillä. Kiinnittämällä sisäiset kupariset shuntit ja laukaisumekanismit tarkkoihin paikkoihin varmistamme tasaisen sisäisen vastuksen kaikissa tuotantoajoissa, mikä estää paikallisen ylikuumenemisen jakelukaappien sisällä.

Kenttäasennus

1. Eristä virtalähde:Turvallisuusasetukset. Avaa ensisijainen aurinkopaneelin katkaisin tai akun eristyksen sulakelohko ylävirtaan. Varmista kalibroidulla digitaalisella yleismittarilla, että tulojohdossa on 0 V, ennen kuin asennat 1-napaisen C65-DC Circuit Breaker -laitteiston.

2. Kiinnitä DIN-kiskoon:Kotelon kokoonpano. Napsauta katkaisijan pohja tavalliseen 35 mm DIN-kiskoon. Varmista, että sekä ylä- että alajousikuormitteiset kiinnityspidikkeet lukittuvat tiukasti paikoilleen estäen liikkeen vaihtokahvaa käytettäessä.

3. Kohdista napaisuusilmaisimet:Kriittinen vaihe. DC-katkaisijat ovat suunnattuja. Paikanna (+) ja (-) -osoittimet, jotka on leimattu pääteporttien viereen. Positiivisen sisääntulevan syöttöjohdon on mentävä määritettyyn positiiviseen tuloliittimeen. Tämän johdotuksen kääntäminen estää sisäisiä magneetteja vetämästä sähkökaarta jäähdytysverkkoon.

4. Momenttijohtimen liittimet:Lopullinen vahvistus. Työnnä kuoritut kuparijohtimet siististi tunnelin liittimiin. Käytä kalibroitua momenttiruuvimeisseliä kiristääksesi liittimen ruuvit 2,0–2,5 Nm:iin. Löysät liitännät aiheuttavat paikallista kuumenemista ja ennenaikaista lämpölaukaisua.

Tekniset ja tekniset UKK

Miksi tätä yksinapaista DC-katkaisijaa ei voida käyttää tavallisessa AC-jakelulinjassa?

Sisäinen valokaaren vaimennusjärjestelmä perustuu suunnattuihin kestomagneetteihin. Vaihtovirtajärjestelmässä virta vaihtuu jatkuvasti 50 tai 60 kertaa sekunnissa. Tämä vaihtovirta pakottaa kaaren ulospäin kohti muovikoteloa pikemminkin kuin sisäänpäin teräksiseen jäähdytysverkkoon, mikä aiheuttaa katastrofaalisen vaipan rikkoutumisen.

Mikä saa DC-katkaisijan vääntymään tai sulamaan, jos johdotuksen napaisuus vaihdetaan vahingossa kenttäasennuksen aikana?

Kun napaisuus on käänteinen, sisäinen magneettikenttä hylkii sähkökaaren pois jäähdytysverkosta ja pitää sen suoraan hopeaseoskoskettimien päällä. Loukkuun jäänyt kaari synnyttää paikallisia yli 1000°C lämpötiloja sulattaen sisäiset mekanismit ja PA66-polymeerikotelon sen sijaan, että se sammuttaisi turvallisesti.

Kuinka ympäristön käyttölämpötila suljetun yhdyslaatikon sisällä muuttaa lämpölaukaisukynnystä?

Bimetallinauhamme on kalibroitu 30 °C:n ympäristön peruslämpötilalle. Jos suljetun jakelurasian sisälämpötila saavuttaa 50 °C suoran auringonvalon vaikutuksesta, C65 1-napaisen tasavirtakatkaisijan sisällä oleva bimetalliliuska esikuumenee, jolloin se laukeaa noin 85–90 prosentilla leimatusta nimellisvirrasta. Korkean lämpötilan ympäristöissä suosittelemme kuorman vähentämistä tai valintaparametrin säätämistä ylöspäin.
