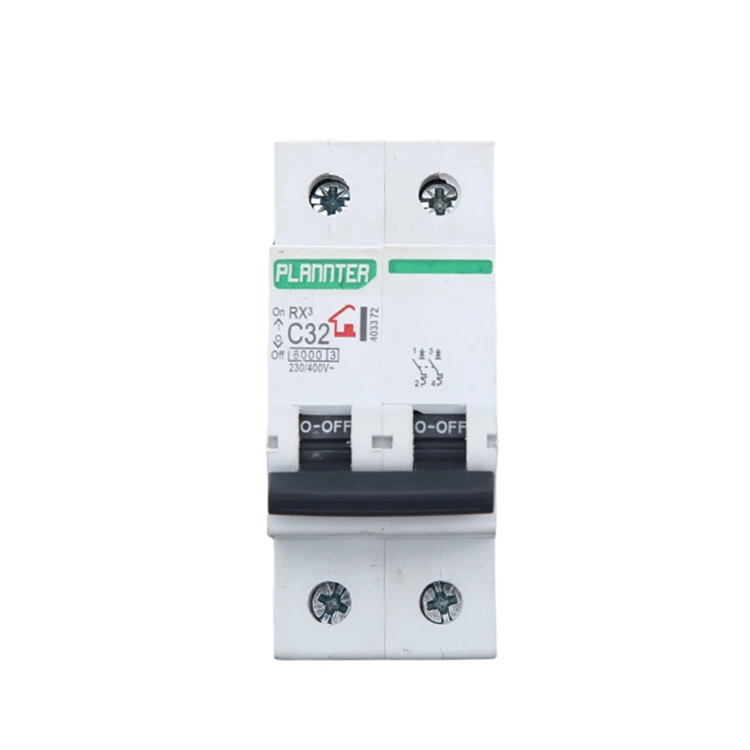

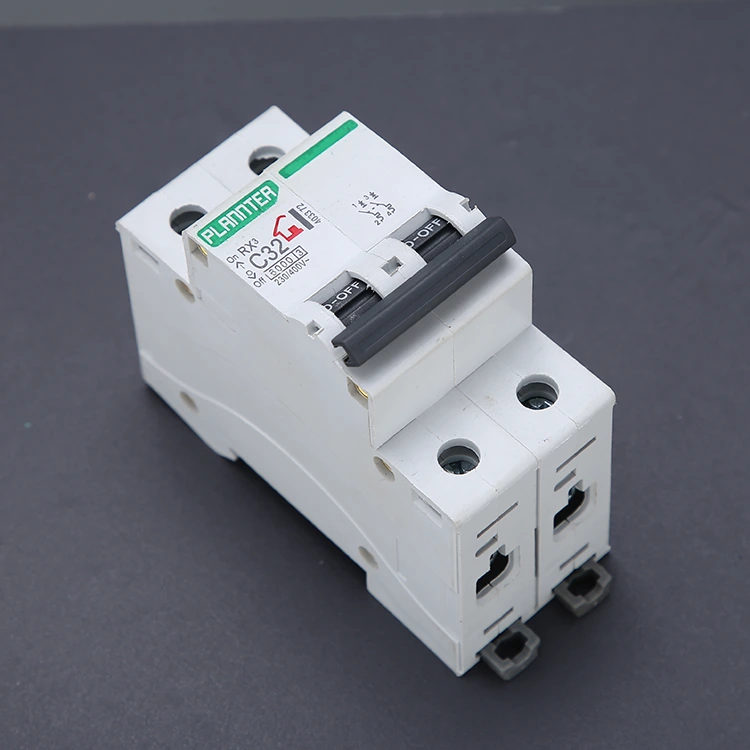

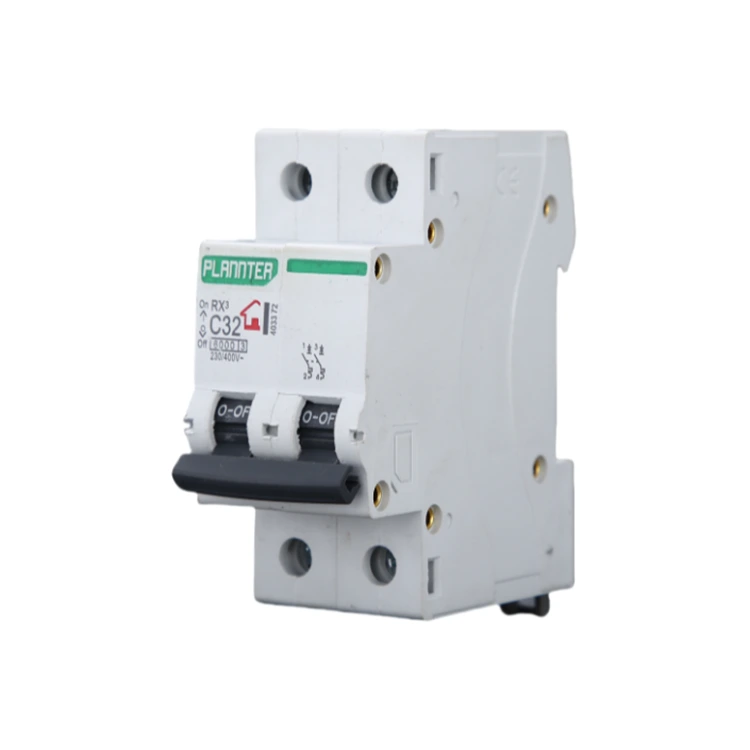

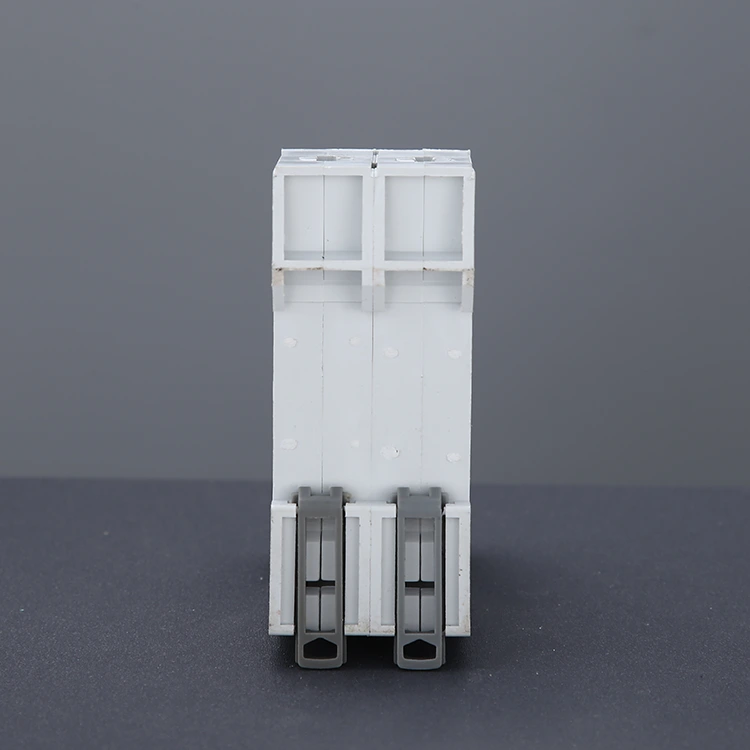

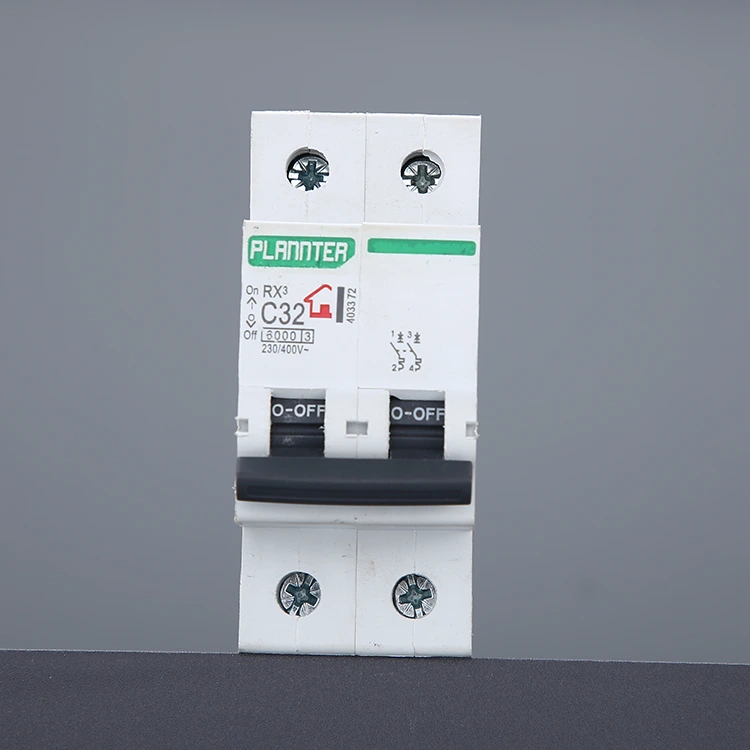

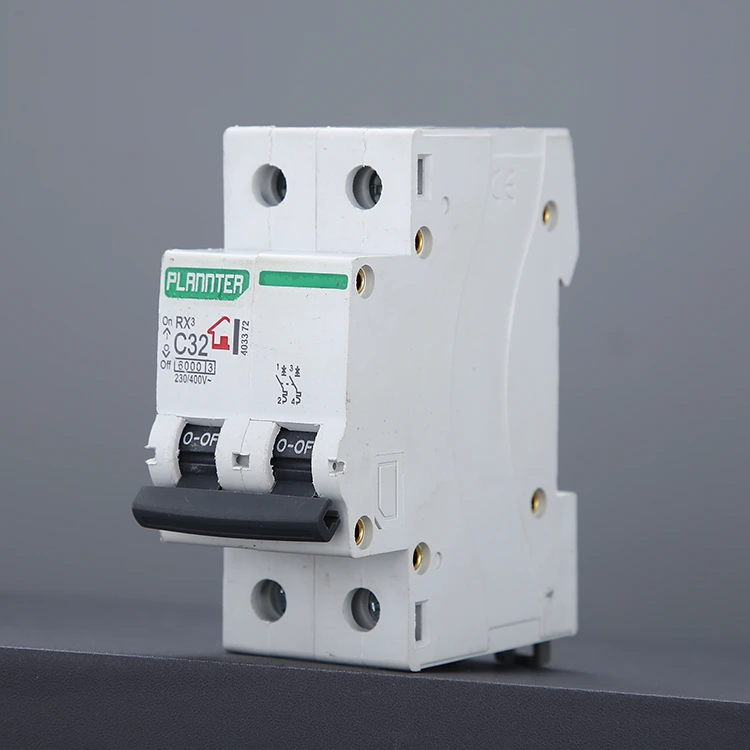

DZ47 Air-Switch katkaisija

PUGAO (Plannter Electric) -tehtaan tarjoama korkealaatuinen DZ47 Air-Switch Circuit Breaker on eräänlainen vaihtovirtapiireissä käytetty sähköinen suojalaite, jossa on kaksi itsenäistä napaa, joka pystyy katkaisemaan palojohdon ja nollajohtimen samanaikaisesti. Se tarkkailee reaaliajassa virran muutosta piirissä sisäänrakennetun lämpömagneettisen kuorintamekanismin tai elektronisen kuorintamekanismin kautta, ja kun piiri on ylikuormitettu, oikosulussa tai muissa epänormaaleissa olosuhteissa, DZ47 Air-Switch Circuit Breaker voidaan nopeasti ja automaattisesti katkaista virransyötön katkaisemiseksi, välttäen laitevauriot, piiripalot ja muut turvallisuusonnettomuudet PUGAO:n mukaan. ISO9001 sertifikaatit.

Toimintaperiaate

DZ47 Air-Switch Circuit Breaker on erittäin standardoitu tuote. PUGAO:n kypsä valmistusprosessi ja kehittynyt teknologia hyödyntävät kolmea ydintoimintaperiaatetta: lämpölaukaisu, magneettilaukaisu ja ilmakaarisammutus. Tuotteemme tarjoavat luotettavan suojan tuhansille sähköjärjestelmille maailmanlaajuisesti.

1. Lämpömatka

Katkaisija sisältää bimetallinauhan, joka koostuu kahdesta metallista, joilla on erilaiset lämpölaajenemiskertoimet. Kun piirin virta ylittää nimellisarvon, mutta ei ole vielä saavuttanut oikosulkutasoa, virran tuottama lämpö saa bimetallinauhan taipumaan sivuun.

Kun se on taivutettu ennalta asetettuun kulmaan, se laukaisee mekaanisen vivuston, jolloin katkaisija laukeaa. Hyödyntämällä 14 vuoden kertynyttä kalibrointikokemusta, bimetallinauhamme on valmistettu erittäin puhtaasta materiaalista, mikä johtaa herkästi ja johdonmukaisesti virranvaihteluihin.

2. Magneettinen matka

Katkaisija sisältää sähkömagneettisen kelan. Oikosulun sattuessa virta nousee välittömästi useaan kertaan tai jopa kymmenkertaiseksi normaaliarvoon verrattuna. Tämä valtava virta synnyttää voimakkaan magneettikentän kelaan, joka vetää välittömästi puoleensa sähkömagneettisen ankkurin kuin mäntä.

Ankkuri vaikuttaa suoraan laukaisumekanismiin saavuttaen millisekunnin tason hetkellisen virrankatkaisun.

Tehtaamme käyttää korkean johtavuuden kuparia ja täysin automatisoitua pistehitsausprosessia varmistaakseen, että mekanismi ei jumiudu tai vioittele suurtaajuisen virran vaikutuksesta.

3. Valokaarisammutusjärjestelmä

Heti kun koskettimet eroavat, suurjännitevirta hajottaa ilman muodostaen korkean lämpötilan kaaren, joka vedetään erityisesti suunniteltuun valokaaren sammutuskammioon. Useat metalliristikoiden kerrokset jakavat kaaren useisiin pieniin segmentteihin, jäähdyttäen ja sammuttaen sen nopeasti palaneiden kontaktien estämiseksi.

DZ47-sarjamme optimoi valokaarisammutusristikon järjestelytiheyden ja suojaa tehokkaasti sisäisiä komponentteja jopa toistuvissa laukaisuolosuhteissa.

Tekniset edut

PUGAO:n DZ47 Air-Switch Circuit Breaker käyttää korkean suorituskyvyn lämpömagneettista katkaisutekniikkaa varmistaakseen tarkan ja luotettavan toiminnan monissa monimutkaisissa käyttöolosuhteissa. Tuotteella on seuraavat keskeiset edut:

Suuri katkaisukyky: vakiomallin katkaisukapasiteetti on jopa 6 kA, mikä täyttää kaupunkien sähköverkkojen ja teollisuusympäristöjen oikosulkusuojausvaatimukset.

Laaja jännitteen soveltuvuus: tukee AC 230/400V järjestelmää, vahva yhteensopivuus, soveltuu useisiin kansallisiin ja alueellisiin sähköverkkostandardeihin.

Modulaarinen rakenne: kompakti koko, tuki DIN-kiskoon, helppo integroida kaikenlaisiin jakelukoteloihin ja ohjauskaappeihin.

Vahva valokaaren sammutuskyky: DZ47 Air-Switch Circuit Breaker ottaa käyttöön rakenteen, jossa yhdistyvät monikerroksinen keraaminen välilevy ja metallinen kaarisammutussäleikkö, joka estää tehokkaasti valokaaren ja pidentää käyttöikää.

Pitkä mekaaninen käyttöikä: tiukan testauksen jälkeen mekaaninen käyttöikä on jopa yli 10 000 kertaa.

FAQ

K: Voidaanko DZ47-sarjan katkaisijoita käyttää tasavirtajärjestelmissä?

V: Ei. DZ47-sarja on ilmakytkin, joka on suunniteltu erityisesti vaihtovirtaan. Vaihtovirralla (AC) on nollaristeysominaisuus, ja sen sisäinen kaarisammutusverkko sammuttaa valokaaret tehokkaasti.

Tasavirralla (DC) ei ole nollan ylitysominaisuutta. AC-katkaisijan käyttö voi aiheuttaa sammumattomia valokaareja, jotka voivat aiheuttaa tulipalon. Jos sinulla on aurinko- tai akkujärjestelmän tarpeita, ota meihin yhteyttä saadaksesi tietyt DC-virtakatkaisijan tekniset tiedot.

K: Kuinka valitsen kolmesta eri laukaisukäyrästä (B, C ja D)?

V: Valinta riippuu kuormatyypistäsi:

Tyyppi B (3-5In): Soveltuu pienille käynnistysvirtakuormille, kuten puhtaasti resistiivisille lämmittimille ja tietokonelaitteille.

Tyyppi C (5-10In): Yleisin erittely, joka soveltuu valaisimiin, yleisiin kodinkoneisiin ja kaupalliseen sähkönjakoon.

Tyyppi D (10-14In): Soveltuu laitteisiin, joissa on erittäin suuri käynnistysvirta, kuten pienet moottorit, kompressorit tai teollisuusmuuntajat.

Pugaolla on ammattitaitoinen tekninen tiimi, joka voi tarjota tarkkoja valintaneuvoja suunnittelupiirustojesi perusteella. Ota yhteyttä lähettääksesi tarpeesi ja pyydä ilmainen tarjous!

Jos sinulla on muita teknisiä kysymyksiä, ota välittömästi yhteyttä insinööreihin. vastaamme nopeasti.
