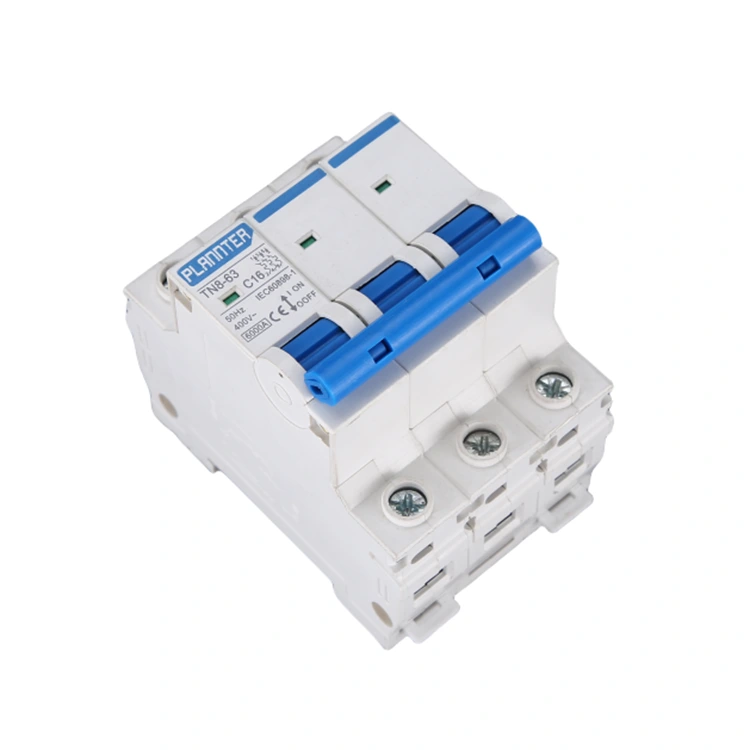

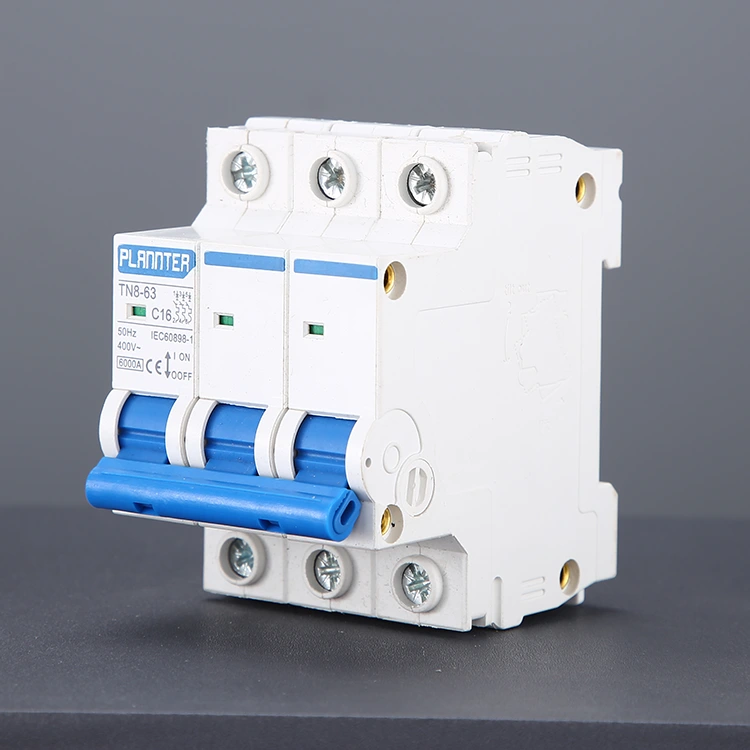

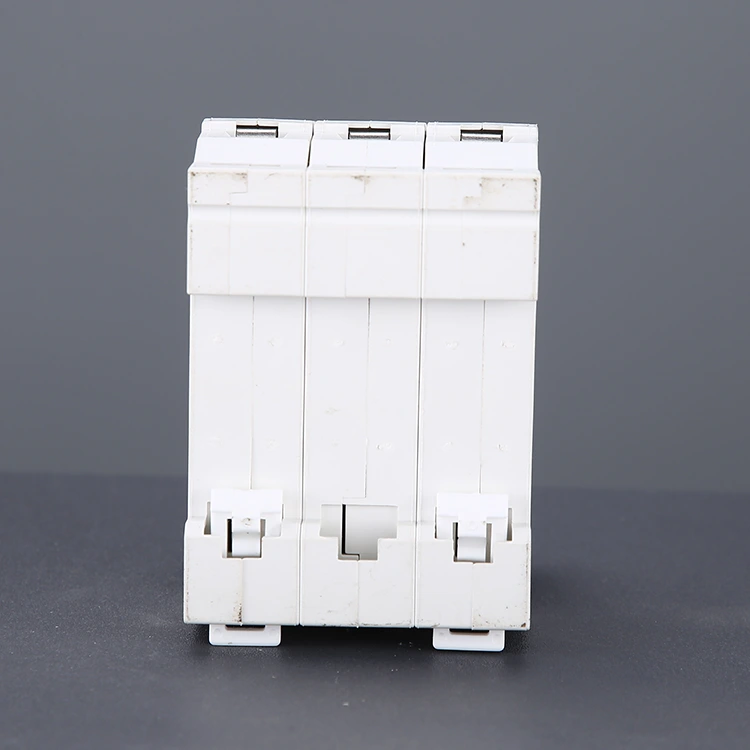

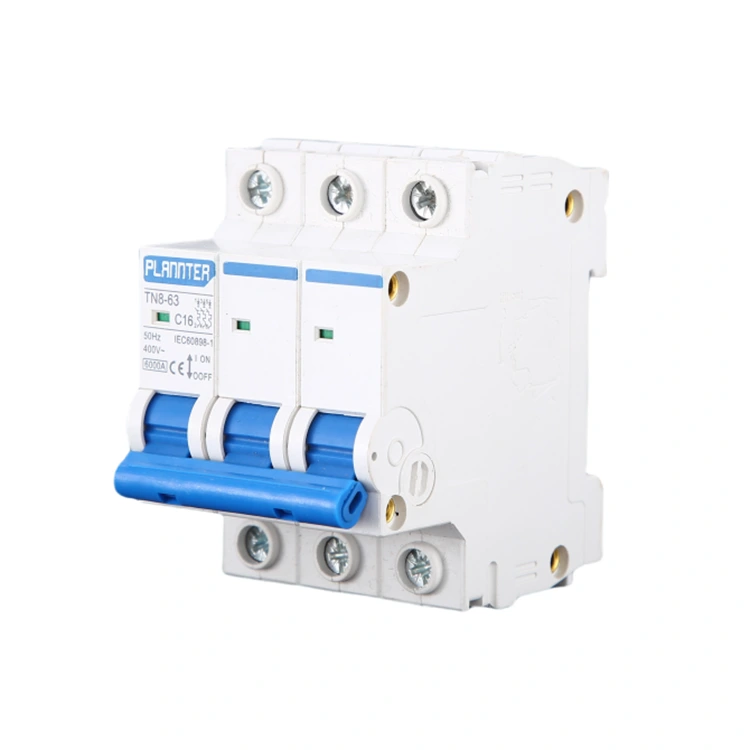

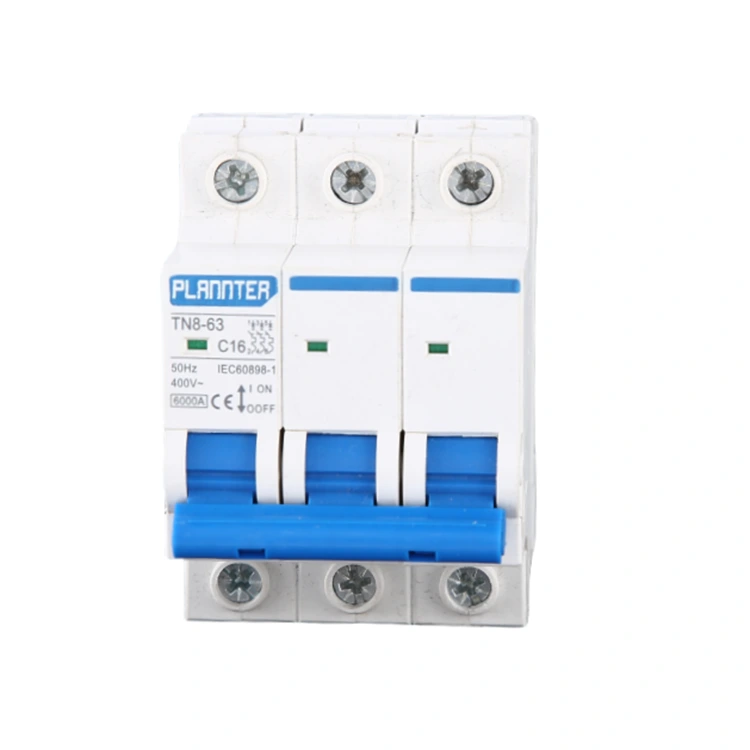

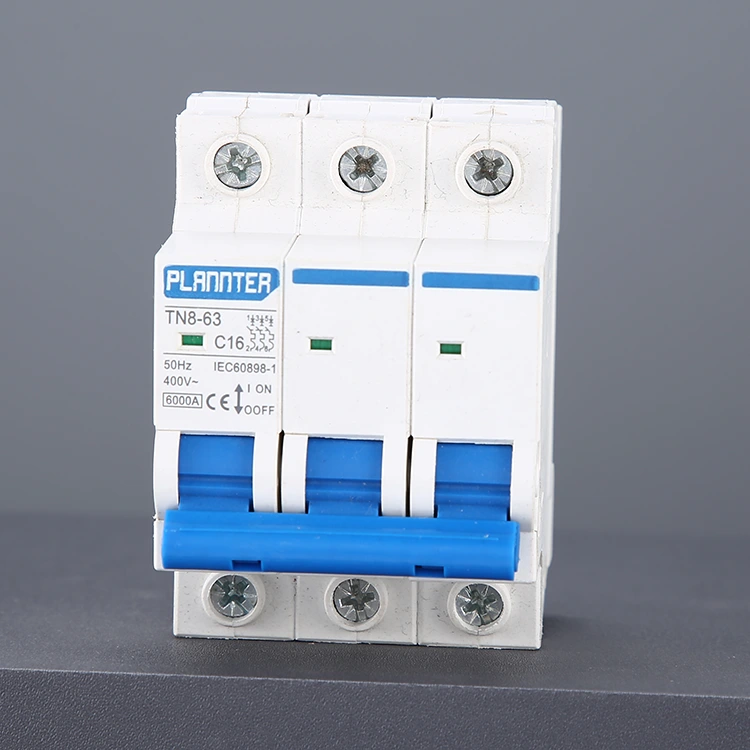

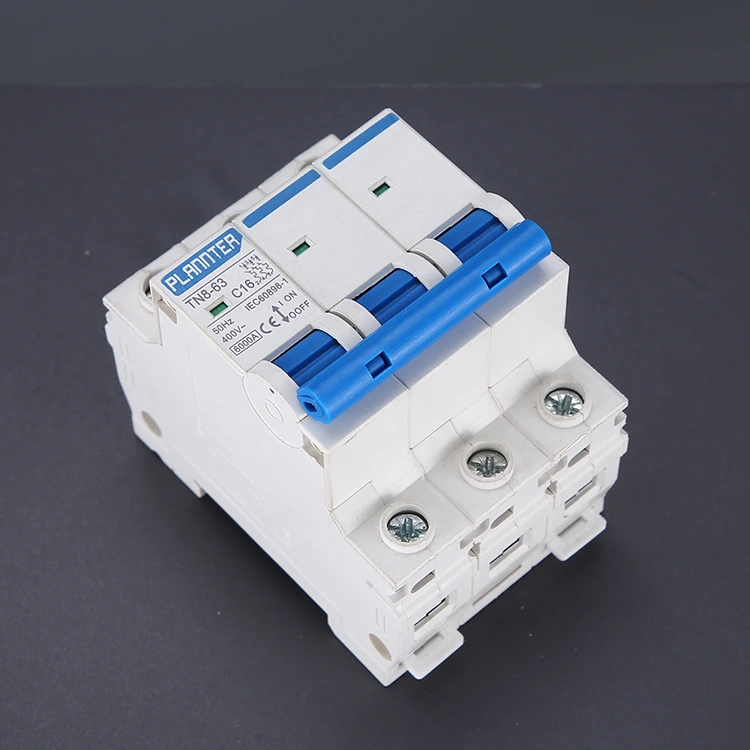

3-napainen kupari minikatkaisija

PUGAO (Plannter Electric) 3-napaisilla kuparisilla miniatyyrikatkaisijoilla on kaunis ja yksinkertainen muotoilu sileillä linjoilla, ja ne on valmistettu korkealaatuisista kotelomateriaaleista, joilla on hyvä palonesto. Lisäksi kompaktin koon ja pienen tilavuuden ansiosta se on helppo asentaa erilaisiin jakokaappiin ja kytkentäkaappiin, mikä säästää tilaa.

Avainkomponentteja ovat koskettimet, valokaaren sammutuslaite, vapautusmekanismi ja niin edelleen. Koskettimet on valmistettu korkealaatuisesta kuparista, jolla on hyvä johtavuus ja kulutuskestävyys, mikä vähentää kosketusvastusta ja pienentää lämpöhäviöitä. Käytämme kehittynyttä valokaaren sammutustekniikkaa, kuten kaarisammutusristikoita ja valokaaren sammutussuojaimia, jotka voivat sammuttaa valokaaren nopeasti, kun katkaisija katkaisee piirin, estäen kaaria vahingoittamasta laitteita. Vapautusmekanismi on avain MCB:n automaattisen suojaustoiminnon toteuttamiseen, kun piiri on ylikuormitettu, oikosulkussa ja muita vikoja, vapautusmekanismiin voidaan nopeasti vaikuttaa katkaisijan laukeamiseksi ja piirin katkaisemiseksi sähkölaitteiden ja henkilökunnan turvallisuuden suojelemiseksi.

Miksi kupari on välttämätöntä 3P-katkaisimille?

Monissa sovelluksissa 3P-katkaisijoiden tehtävänä on käyttää sähkömoottoreita tai suuria teollisuuslaitteita, joihin liittyy suuria virtakuormia ja pitkiä käyttöjaksoja. Jos kustannuksia alentaakseen käytetään materiaaleja, kuten kuparipäällysteistä alumiinia tai jopa kuparipinnoitettua rautaa, sisäisiä johtavia komponentteja, suorituskyky heikkenee; Erityisesti laitteelta puuttuu kuparirakenteen tarjoamat selkeät edut:

1. Erittäin alhainen lämpötilan nousu

Kuparin sähkövastus on huomattavasti pienempi kuin alumiinin tai raudan. Kun johdetaan suuria virtoja – kuten 32A tai 63A – puhdasta kuparia johtavat komponentit tuottavat huomattavasti vähemmän lämpöä. Näin varmistetaan, että katkaisija ei kärsi sisäisen ylikuumenemisen aiheuttamasta haitallisesta laukeamisesta, eikä sen kotelo haurastu tai hajoa ennenaikaisesti pitkäaikaisen korkeille lämpötiloille altistumisen seurauksena.

2. Erinomainen oikosulkukestävyys

Kuparilla on erinomainen mekaaninen lujuus ja lämpöstabiilisuus. Oikosulkutapauksessa, joka tuottaa 6 kA tai 10 kA vikavirtoja, valtavat sähkömagneettiset voimat ja kaaren äärimmäinen lämpö eivät aiheuta johtavien kiskojen muotoaan tai sulamista, mikä varmistaa, että katkaisija voi katkaista vikavirran turvallisesti ja tehokkaasti.

3. Erinomainen johdotuksen suorituskyky

Kuparijohdotusliittimillä on erinomainen affiniteetti kaapeleihin (jotka ovat tyypillisesti myös kuparilangasta), mikä johtaa pienempään kosketusresistanssiin. Lisäksi kupari kestää hyvin hapettumista, mikä estää ylikuumenemisen ja hiiltymisen johtojen liitäntäpisteissä.

Ydinparametrit

Nimellisjännite: Nimellisjännite on AC400V, joka voi toimia vakaasti ilman onnettomuuksia 400V AC jänniteympäristössä ja soveltuu käytettäväksi pienjännitteisissä sähkönjakelujärjestelmissä, kuten teollisuuslaitoksissa, liikerakennuksissa, asuintaloissa ja muissa paikoissa.

Lämpimiä vinkkejä: katkaisijoita valittaessa nimellisjännitteen on vastattava todellista piirijännitettä, muuten se voi johtaa siihen, että katkaisija ei toimi kunnolla ja jopa turvallisuusonnettomuuksia.

Nimellisvirta: Nimellisvirta vaihtelee välillä 6A - 63A, mikä vastaa erilaisten kuormitusvirtojen tarpeita.

Oikosulkukatkaisukyky: Malli T8-3P Pugao 3-napainen kuparipieni katkaisija tukee jopa 6 kA:n oikosulkukatkaisukapasiteettia. Sillä on vahva oikosulkukatkaisukyky, joka voi nopeasti katkaista virran oikosulkuvikojen sattuessa ja suojaa tehokkaasti sähkölaitteiden ja koko sähköjärjestelmän turvallisuutta.

Valmistusstandardimme

Suorana valmistajana PUGAO (Plannter Electric) on sitoutunut käyttämään korkealaatuisia kuparikomponentteja kaikissa korkealaatuisissa 3-napaisissa katkaisijoissamme. Voit jatkaa joukko-ostoksia täysin luottavaisin mielin tai ottaa suoraan yhteyttä meihin räätälöityäksesi projektisi vaatimuksiin.

Täysin automatisoitu pistehitsaustekniikka: Käytämme täysin automatisoituja laitteita kuparikoskettimien korkean tarkkuuden hitsaukseen virtakiskoihin varmistaen, että sähkövastus liitäntäpisteissä on käytännössä nolla.

T2-luokan elektrolyyttinen kupari: Valitsemme yksinomaan erittäin puhtaan elektrolyyttisen kuparin, kieltäen tiukasti kierrätetyn tai epäpuhdasta kuparin käytön, mikä takaa – suoraan lähteestä lähtien – että tuotteillamme on todellinen 6 kA:n katkaisukapasiteetti.

Paksut hopeoidut koskettimet: Kuparivirtaa kuljettavien komponenttiemme kosketuspintoihin sisällytämme hopeapohjaisia ​​metalliseoskoskettimia estämään valokaarieroosiota – kuparimateriaalin palamisen, joka aiheutuu piirin katkeamisen aikana syntyvistä sähkökaareista.
