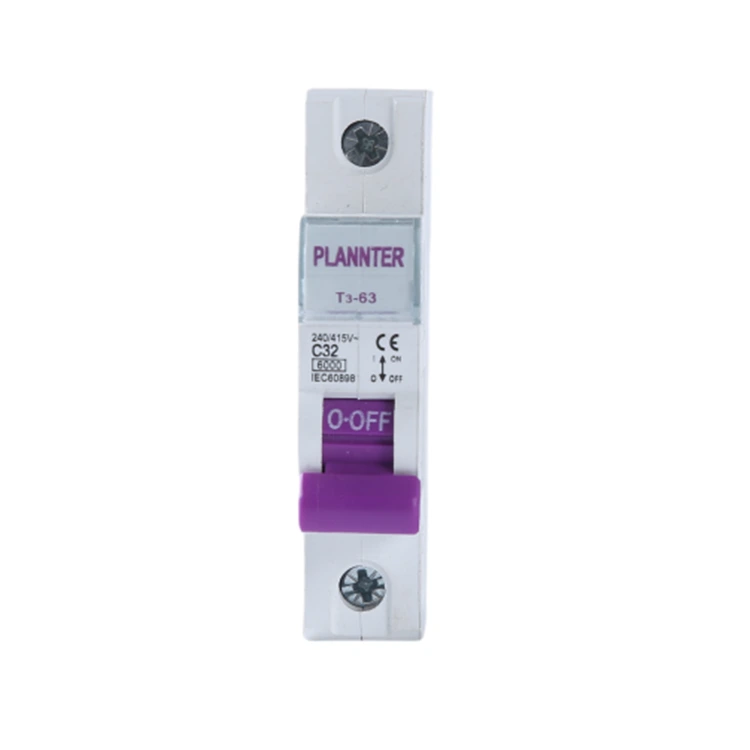

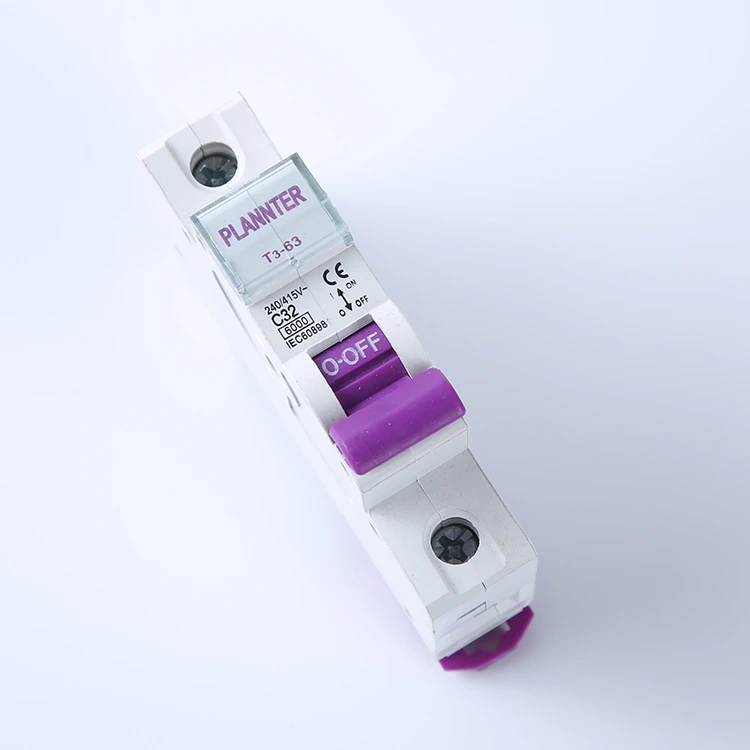

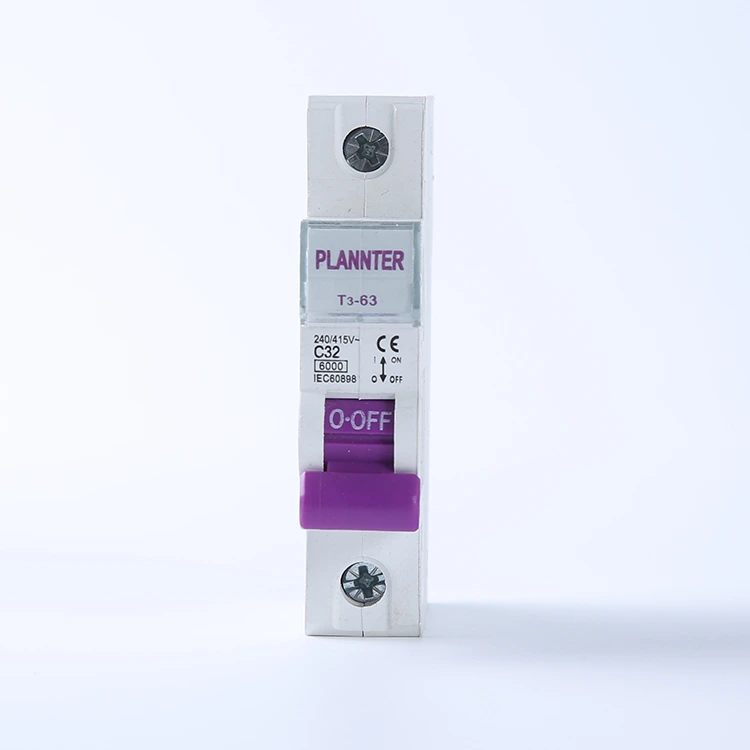

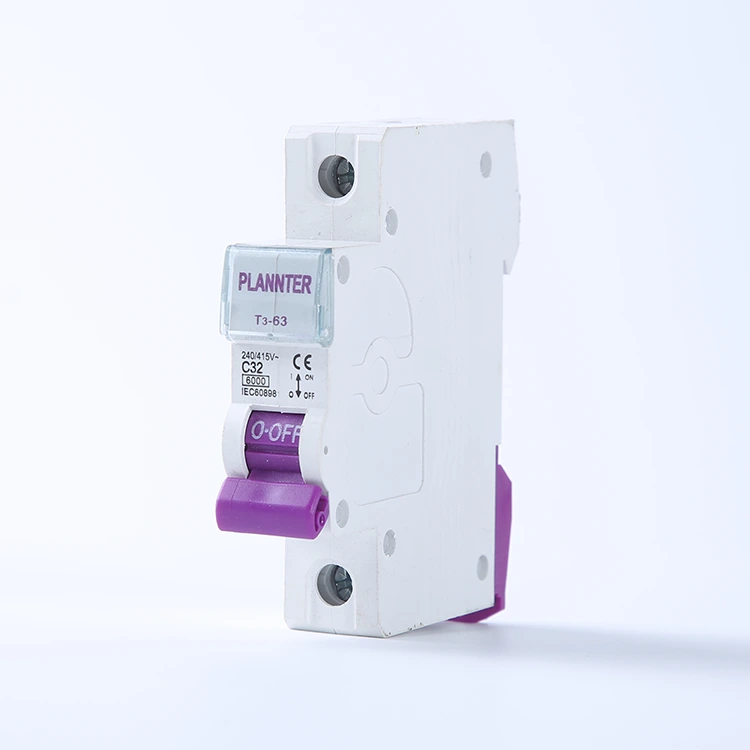

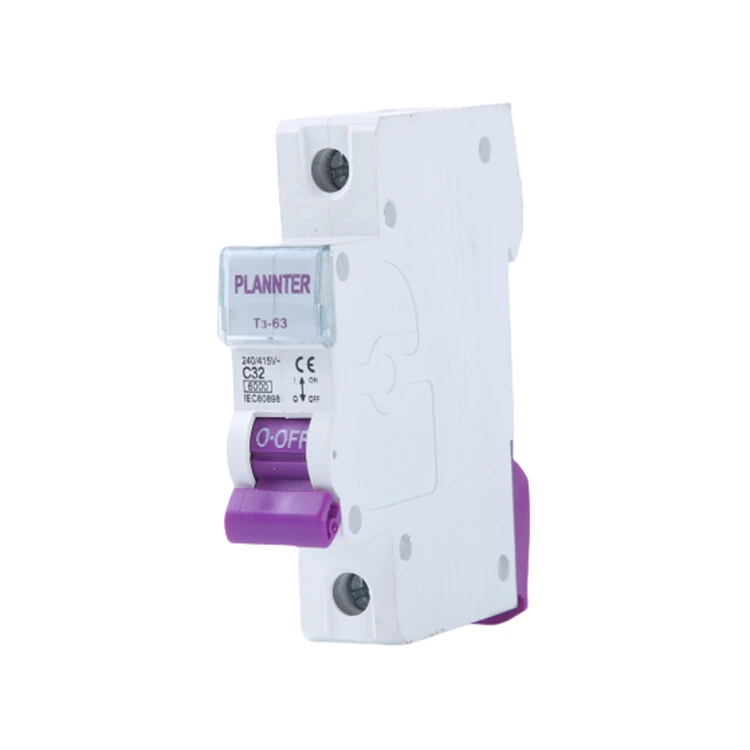

1-napainen AC-katkaisin

PUGAO (Plannter Electric) on ammattimainen valmistaja ja toimittaja Kiinassa, yhtenä edistyneistä tuotteistamme tämä 1-napainen AC Circuit Breaker sopii AC 50Hz, 230V (yksivaiheisiin) piireihin ja tarjoaa suojan ylikuormituksilta ja oikosuluilta. Se on halvempi ja sitä käytetään pääasiassa pienjännitepiireissä, ja se on suunniteltu suojaamaan sähkölaitteita ja henkilökohtaista turvallisuutta katkaisemalla piiri.

Mikä on yksinapainen katkaisija?

PUGAO on erikoistunut katkaisimiin, ja 1-napainen AC Circuit Breaker on yksi tuotetyypeistämme. Sen tärkeimpiä etuja ovat pieni koko ja minimaalinen asennustilantarve.

1P eli yksinapainen katkaisija, jossa on vain yksi riviliitin ja jota käytetään ohjaamaan yksivaiheista jännitteistä johtoa. Se soveltuu tavallisiin kotitalouksien valaistuspiireihin tai pienitehoisiin laitteisiin ja suojaa piiriä ylikuormituksilta, oikosuluilta ja muilta mahdollisilta sähkövikoilta. Se on suhteellisen edullinen ja kustannustehokas vaihtoehto, ja meillä on projekteja, joihin liittyy erilaisia ​​asuin-, kaupallisia ja teollisia sähkönjakelusovelluksia.

Huomaa kuitenkin: Katkaisijaa valittaessa on otettava huomioon myös todellinen tilanne ja valittava sopiva yksi- tai moninapainen suojalaite. Älä valitse sokeasti etujen tai hinnan perusteella.

Ydintoiminnot

1-napainen AC Circuit Breaker tarjoaa tehokkaan suojan yksivaiheisille AC-piireille kaksoislämpösuojan ja magneettisuojauksen ansiosta.

1. Ylikuormitussuoja

Katkaisijassa on erittäin tarkka bimetallinauha. Kun piiriin on kytketty liian monta laitetta, jolloin virta ylittää nimellisarvon, virran tuottama lämpö saa bimetallinauhan taipumaan.

Tämä viivästetty laukaisutoiminto tunnistaa tarkasti jatkuvat ylikuormitukset ja estää johtimien eristekerroksen itsestään syttymisen pitkittyneiden korkeiden lämpötilojen vuoksi.

2. Välitön oikosulkusuojaus

Tuotteessa on tehokas sähkömagneettinen kela. Oikosulun sattuessa hetkellinen virran piikki synnyttää voimakkaan magneettikentän, joka laukaisee laukaisuvivun toimimaan sekunneissa.

Suunnittelumme ja testauksemme ansiosta yksinapainen katkaisija saavuttaa millisekunnin tason vastenopeuden ja katkaisee virran heti, kun kipinä syntyy. Tämä ei vain suojaa piiriä, vaan myös suojaa loppupään kalliita älykkäitä kodinkoneita, palvelimia ja teollisuuden ohjauslaitteita ylijännitevaurioilta.

3. Tehokas kaarisammutusjärjestelmä

Tämä AC-katkaisija on lämpö- ja magneettisuojarakenteen lisäksi varustettu monikerroksisella metallikaarisammutusverkolla. Katkaisuhetkellä syntyvä sähkökaari vedetään nopeasti verkkoon segmentointia, jäähdytystä ja sammutusta varten.

Valokaarisammutusjärjestelmä vähentää tehokkaasti kosketuseroosiota. PUGAO:n täysin automatisoidun pistehitsausprosessin ansiosta koskettimet ovat kestävämpiä, säilyttäen erittäin alhaisen kosketusvastuksen ja erinomaisen johtavuuden jopa useiden vikalaukaisujen jälkeen.

PUGAO AC Circuit Breaker tärkeimmät ominaisuudet

Tarjoamme räätälöityjä ratkaisuja ja tuemme korkeaa eristysjännitettä 400 V AC:iin asti sähköisen eristyksen ja vuotojen estämiseksi.

Voimme tarjota tyydyttäviä ratkaisuja parametrivaatimustesi mukaan. Tarjoa 6A-63A katkaisijat, kuten esimerkiksi aurinkoenergiajärjestelmä, tai jokapäiväiseen elämään asuin sähkönjakelu voidaan tyydyttää.

Ei tarvitse huolehtia turvallisuudesta, korkea turvallisuus, jos jännite on ylikuormitettu, katkaisee automaattisesti virransyötön, vähentää tulipalon vaaraa.

1-napaiset AC-katkaisijamme ovat kaikki tehdasyhteensopivia CE-, CCC- ja ISO-sertifikaattien kanssa. Jokainen tuotantoprosessi on testattu tiukasti kansainvälisten laatustandardien mukaisesti.

Yleinen vianetsintä ja ratkaisut

PUGAO, 1-napaisten AC-katkaisijoiden valmistaja, tarjoaa niihin liittyviä teknisiä tukipalveluita. Tekninen etäopastus on saatavilla, jos tuoteongelmia ilmenee. Täydelliset asennus- ja huolto-ohjeet, mukaan lukien yleiset viat ja ratkaisut, sisältyvät tuotteen toimitukseen.

1. Toistuva selittämätön katkaisijalaukaisu

Mahdolliset syyt: Ylikuormitus tai liian korkea ympäristön lämpötila.

Linjaan kytkettyjen laitteiden kokonaisteho ylittää katkaisijan nimellisarvon tai katkaisija on toiminut pitkään suljetussa, korkean lämpötilan jakelukotelossa, jolloin lämpösuojametallilevy laukeaa ennenaikaisesti.

Ratkaisu: Tarkista linjan kuormitus. Suosittelemme päivittämään korkeampaan nimellisvirtaan ja varmistamaan, että langan halkaisija on yhteensopiva.

Jos ympäristötekijät ovat syynä, suosittelemme tehostamaan jakokotelon ilmanvaihtoa. PUGAO-tuotteet on suunniteltu lämpötilan nousua ajatellen. Jos ympäristö on äärimmäinen, ota meihin yhteyttä asianmukaisten sopeutussäätöjen tekemiseksi valinta- ja ratkaisukehitysvaiheessa.

2. Ylikuumeneminen tai palamisen haju liittimissä

Mahdolliset syyt: Löysä puristus tai väärä langan halkaisija.

Löysät ruuvit lisäävät kosketusvastusta; ohuet johdot aiheuttavat korkeita lämpötiloja liitäntäpisteessä suurella virralla. Molemmat tilanteet voivat johtaa ongelmiin.

Ratkaisu: Katkaise virta välittömästi, tarkista ja kiristä johtoruuvit. Tuotteissamme käytetään paksunnettuja tunnelityyppisiä liittimiä, joilla on suuri vääntömomentti; suosittelemme käyttämään ammattimaista eristettyä ruuvimeisseliä kiristääksesi vakioarvoon. Varmista, että johto on työnnetty kokonaan liittimen reikään ilman paljaita johdinsydäntä.

3. Kahvaa ei voi sulkea, sitä ei voi nostaa

Mahdolliset syyt: Jatkuva oikosulku tai mekanismin lukkiutuminen.

Piirissä on edelleen oikosulku. Magneettinen laukaisumekanismi kieltäytyy väkisin sulkeutumasta turvallisuuden vuoksi, tai sisäinen valokaaren sammutuskammio voi vaurioitua suuren virtapiikin takia.

Ratkaisu: Älä pakota piiriä sulkeutumaan tässä tilanteessa! Tarkista ensin oikosulkujen varalta alavirran laitteista tai johdotuksen vaurioista.

Jos piiriä ei vieläkään voida sulkea ulkoisten vikojen poissulkemisen jälkeen, 1P AC -katkaisija on suorittanut suojatehtävänsä. Tuotteen kunnon vahvistamiseksi voi olla tarpeen vaihtaa. Ota yhteyttä suunnittelijaan.

4. Loppupään laitteissa ei ole virtaa kytkimen sulkemisen jälkeen

Mahdolliset syyt: Virheellinen johdotus tai sisäinen mekanismivika.

Tulevat ja lähtevät linjat ovat päinvastaisia ​​tai johdinpuristin on eristyksessä; vaikka kahva on ON-asennossa, sisäiset koskettimet eivät ole kiinni.

Ratkaisu: Mittaa yleismittarilla jännite lähtevistä liittimistä ja tarkista, painaako johdinpuristin johdineristystä.

Jokainen PUGAO-tuote käy läpi napaisuus- ja jatkuvuustestin automatisoidulla työpöydällä. Jos jännitettä ei vieläkään ole oikeasta kytkennästä huolimatta, ota yhteyttä tekniseen tukeemme.

FAQ:

Hyväksytkö räätälöidyn palvelun?

Kyllä, meillä on yli 10 vuoden kokemus 1-napaisten AC Circuit Breakers -teollisuudesta. Tarjoamme OEM / ODM-palvelua ja voimme tulostaa tuotemerkin logosi tuotteisiin. Voimme myös tarjota räätälöityjä ratkaisuja piirustusten ja parametrivaatimustesi mukaan.

Kuinka pitkä toimitusaikasi on?

Se riippuu ostamiesi tuotteiden tarpeesta ja määrästä.
