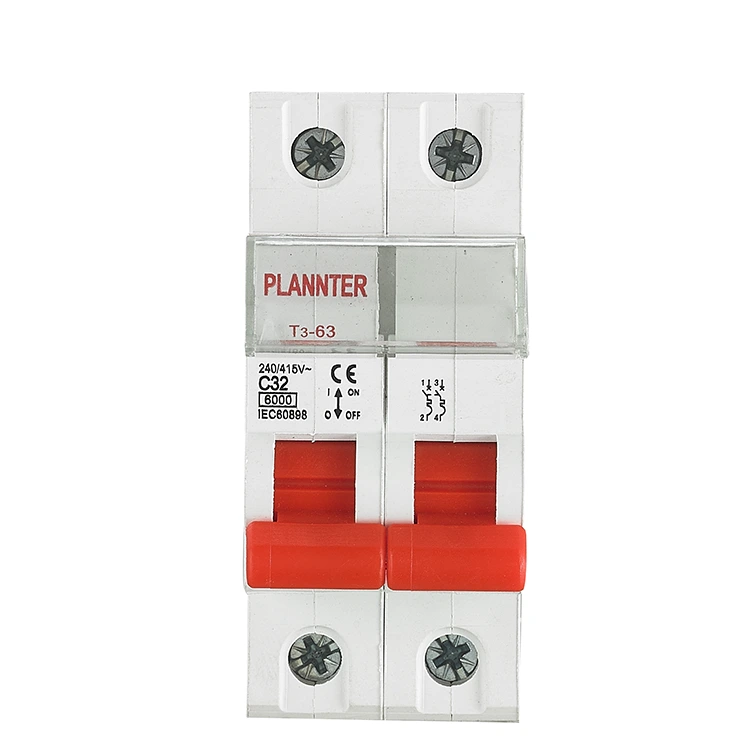

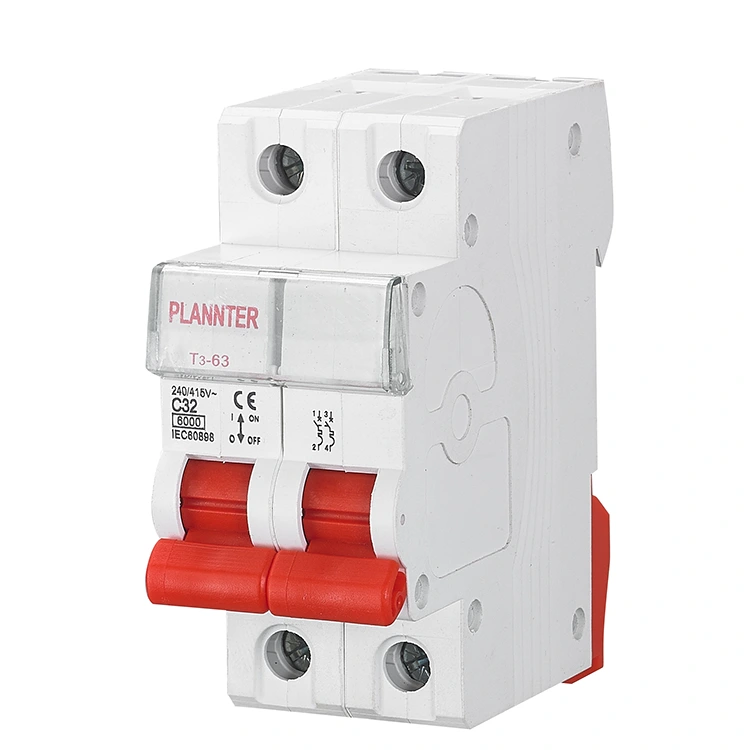

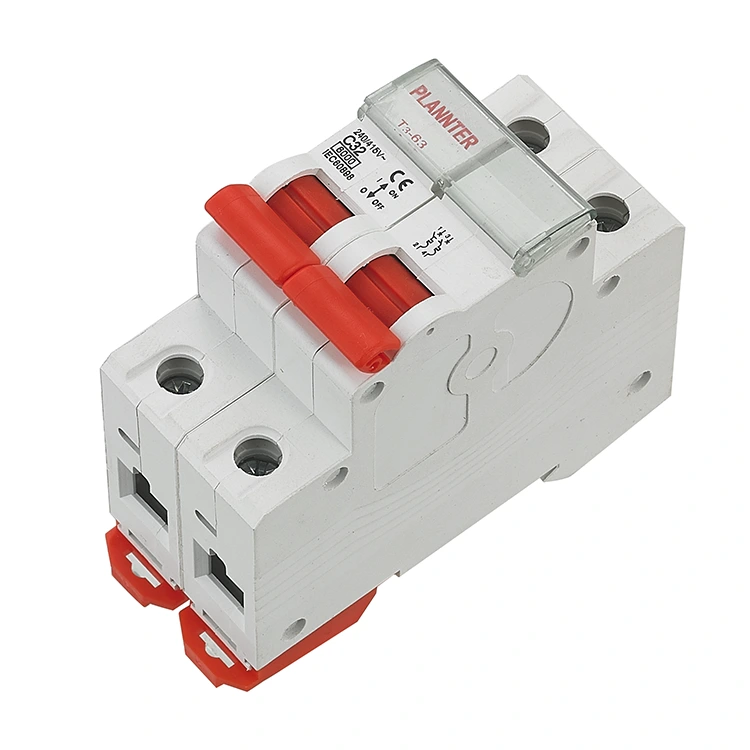

Kupari MCB miniatyyri katkaisija

Kupari MCB Miniature Circuit Breaker on matalajännitteinen DC-pienivirtakatkaisija (MCB), joka suojaa piirejä oikosululta ja ylikuormitusvirroilta. Siinä on 2P, 32A nimellisvirta ja C-tyypin vapautuskäyrä. Nimellinen oikosulkukatkaisukapasiteetti on jopa 6 kA ja sen mekaaninen käyttöikä on jopa 10 000 jaksoa. Se voidaan asentaa DIN-kiskoon. Soveltuu tasavirtapiireihin, kuten teollisuuden ohjaukseen ja automaatioon, kuljetuksiin, uusiutuvaan energiaan jne.

Mitkä kuparisen pienoiskatkaisijan (MCB) komponentit käyttävät kuparia?

Suunnitellessaan ja valmistaessaan kupari-MCB:itä PUGAO käyttää korkealaatuisia kuparimateriaaleja kolmella kriittisellä alueella:

1. Yhteystiedot:

Tämä on kriittisin komponentti; se käyttää hopea-tinaoksidia, hopea-kadmiumoksidiseoksia tai hopeapohjaisia ​​kuparikomposiittimateriaaleja.

Toiminto: Kun katkaistaan ​​suuria virtoja, koskettimet synnyttävät sähkökaaren. Kupari-/hopeaseoksilla on korkea lämmönkestävyys ja ablaatiokestävyys, mikä varmistaa, että koskettimet eivät hitsaudu yhteen toistuvien laukaisutapahtumien jälkeen.

2. Magneettinen laukaisuyksikkö:

MCB:n sisällä oleva sähkömagneettinen käämi, joka toimii oikosulkusuojauksena, on kierretty emaloidulla kuparilangalla.

Toiminto: Kuparilangalla on pieni sähkövastus ja se tuottaa vain vähän lämpöä; Lisäksi se mahdollistaa tarkemman magneettikentän luomisen, mikä varmistaa välittömän magneettisen vetovoiman ja laukaisun oikosulun sattuessa.

3. Päätteet ja virtakiskot:

Tuotteen tehon syöttö- ja lähtöporteissa sijaitsevat metalliosat on valmistettu punaisesta kuparista (puhdas kupari) tai messingistä. Toiminto: Tämä varmistaa erittäin alhaisen kosketusvastuksen, kun johdotus on kytketty, mikä estää komponentteja ylikuumenemasta ja sulamasta koteloa – riski, joka liittyy pitkittyneen suurien virtojen virtaukseen.

Kupari vs. rauta/alumiini: Tärkeää MCB:ille

Toiminto

1. Piirin suojaus turvariskien välttämiseksi

AC-piirin toiminnan aikana, jos virta on ylikuormitettu laitteistovian, linjan vanhenemisen, suuren kuormituksen tai oikosulun vuoksi, se voi aiheuttaa välittömän suuren virran, se voi johtaa laitteiden palamiseen, piirin tulipaloon ja muihin vakaviin seurauksiin. Tämä kupari MCB-pienivirtakatkaisija voi seurata nykyistä muutosta reaaliajassa, ja kun virta muuttuu, PUGAO voi seurata nykyistä muutosta reaaliajassa. kun virta ylittää nimellisarvon, sisäinen katkaisumekanismi toimii nopeasti ja katkaisee palojohdon ja nollajohdon samanaikaisesti, katkaisee virransyötön kokonaan, minimoiden turvallisuusriskin.

2. Eristä virtalähde kokonaan, paranna käyttöturvallisuutta

Piirin huollossa, laitteiden vaihdossa tai päivittäisessä kunnossapidossa on varmistettava, että piiri on täysin eristetty virtalähteestä sähköiskuonnettomuuksien välttämiseksi. PUGAO Copper MCB Miniature Circuit Breaker on suunniteltu estämään vahingossa tapahtuva käyttö, ja se on varustettu selkeällä on-off-tilan ilmaisimella, jonka avulla käyttäjä voi intuitiivisesti määrittää, onko piiri auki vai ei, mikä parantaa entisestään toiminnan turvatekijää.

3. Mukautuva yksivaiheisiin suuritehoisiin kuormiin, vakaa virtalähde

Esimerkiksi kotitalouksien suuritehoiset laitteet (ilmastointilaitteet, sähköiset vedenlämmittimet), kaupalliset valaistusjärjestelmät, teollisuuden yksivaihelaitteet jne. vaativat luotettavia piirien suojalaitteita vakaan toiminnan varmistamiseksi. Siinä on laaja valikoima nimellisvirtoja sovelluksille 6A - 63A. Kupari-MCB-pienivirtakatkaisija on saatavana laajalla valikoimalla virtaluokituksia 6A - 63A. Siinä on laaja valikoima virtaluokituksia 6A - 63A, jotka voidaan valita joustavasti kuormitustarpeen mukaan, ei ainoastaan ​​suuritehoisten laitteiden virrantarpeen tyydyttämiseksi, vaan myös piirin katkaisemiseksi ajoissa poikkeaman ilmetessä, laitteiden vakaan toiminnan varmistamiseksi ja tuotannon tai käyttöiän katkeamisen minimoimiseksi.

Kuinka tunnistaa aito kuparipienoisvirtakatkaisija (MCB)?

PUGAO:n täyskuparinen MCB-sarja tarjoaa enemmän kuin vain sanallisia takeita materiaaleista, sillä se on tuotemerkki, jota tukee yli vuosikymmenen valmistusosaaminen; Tarjoamme asiantuntevaa opastusta tuotteiden valintaprosessin aikana ja toimitamme tuotteidemme rinnalle kattavat testisertifikaatit. Voit tarkistaa, täyttääkö MCB vaaditut "täyskupari"-vaatimukset tutkimalla seuraavia keskeisiä ominaisuuksia:

Katkaisukapasiteetti: Katkaisijoiden, jotka pystyvät saavuttamaan 6 kA tai 10 kA katkaisukapasiteetin, on käytettävä korkealaatuisia sisäisiä kuparikomponentteja kestämään oikosulkutapahtuman aikana syntyvän valtavan energian.

Tuotteen paino: Laitteissa, joilla on samat tekniset tiedot, katkaisijat, joissa on kokonaan kuparisia sisäisiä komponentteja, tuntuvat tuntuvasti painavammilta.

Lämpötilan nousustandardit: Yhdenmukaisuus IEC 60898-1 -standardin kanssa – joka asettaa tiukat rajat lämpötilan nousulle – edellyttää yksinomaan kuparista valmistettujen sisäosien käyttöä.

FAQ

K: Miksi kupariset MCB:t ovat kalliimpia kuin tavalliset MCB:t?

V: Kuparin hinta on yli kolme kertaa alumiinin hinta ja yli viisi kertaa raudan hinta. Maksamasi palkkio kattaa varmuuden siitä, että katkaisin ei jää laukeamaan kriittisillä hetkillä, sekä tulipalojen estämiseen tarvittavan lisäturvamarginaalin.

K: Ovatko kaikki PUGAO-katkaisijat valmistettu kuparista?

V: Kyllä. Koko tuotevalikoimassamme PUGAO käyttää kuparia tai kupariseoksia kaikissa johtavissa ydinkomponenteissa, mikä varmistaa kansainvälisen IEC 60898 -standardin täydellisen noudattamisen.

K: Soveltuvatko kupariset MCB:t kotikäyttöön?

V: Ehdottomasti. Vaikka kotitalouksien sähkövirrat eivät yleensä ole kovin suuria, johdotus on usein piilossa seinien sisällä; Jos katkaisija ylikuumenee tai oikosulku sytyttää tulipalon, seuraukset voivat olla katastrofaalisia. Kuparisten MCB:iden käyttö edustaa korkeinta vastuuta, jonka voit ottaa perheesi turvallisuudesta.
