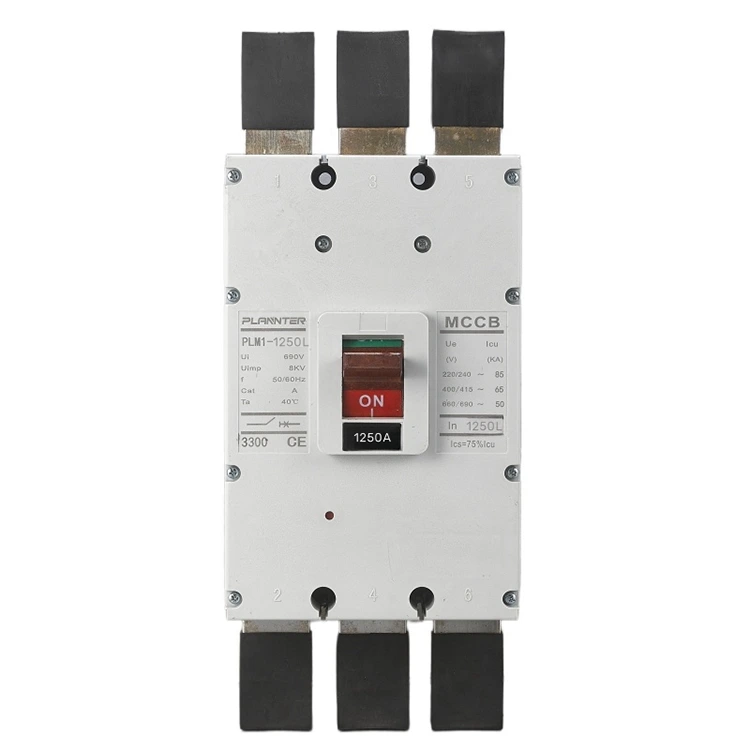

AC 690V valettu kotelon katkaisija

Mikä on AC 690V Molded Case Breaker?

AnAC 690V valettu kotelon katkaisijaon korkeajännitesuojalaite, joka on suunniteltu suojaamaan sähköpiirejä ylikuormituksilta, oikosuluilta ja vioista. Toisin kuin tavalliset 400 V:n katkaisijat, tämä yksikkö on suunniteltu käsittelemään korkeampia jännitetasoja, mikä tekee siitä ihanteellisen kaapelikoon pienentämiseen ja energiatehokkuuden parantamiseen raskaassa teollisuudessa ja suurissa kaupallisissa sovelluksissa.

Tuotteen erittely

Tärkeimmät ominaisuudet ja tekniset tiedot

Jännite ja kapasiteetti

• Nimellisjännite:690 V AC (50/60 Hz).
• Lyhytaikainen kestovirta (Icw):Mitoitettu 85 kA/1s - 100 kA/1s, mikä varmistaa, että yksikkö pysyy ehjänä oikosulkuhuippujen aikana.
• Palvelun katkaisukapasiteetti (ICS):75–100 % Icu:sta, jolloin katkaisija voi palata toimintaan ilman huoltoa vian poistamisen jälkeen.

Nykyiset arvosanat

Saatavana eri runkokokoina, mukaan lukien korkeavirtaiset mallit jopa1250A, sopii pääjakelusyöttölaitteisiin.

Matkayksiköt

Varustettu älykkäillä laukaisuyksiköillä, jotka tarjoavat vaiheittaisen suojan:

• Pitkä viive:Ylikuormitussuojaan (käänteisaikalaukaisu).
• Lyhyt viive:Selektiiviseen koordinointiin osittaisten oikosulkujen aikana.
• Välitön toiminta:Kriittisiin oikosulkukatkoihin (15 ms–30 ms kokonaiskatkosaika).

Standardit

Täysin IEC 60947-2- ja GB-standardien mukainen, mikä takaa maailmanlaajuisen yhteensopivuuden ja turvallisuuden.

Tärkeimmät edut

Miksi valita meidänAC 690V valettu kotelon katkaisija?

• Ylivoimainen vakaus:Korkea Icw-luokitus takaa dynaamisen ja lämpövakauden äkillisiä oikosulkuja vastaan.
• Keskeytymätön virta:Korkea Ics-ominaisuus tarkoittaa, että katkaisija pystyy käsittelemään mahdollisimman paljon vikoja ja jatkamaan toimintaansa minimoiden seisokit.
• Valikoiva suojaus:Tarkat laukaisuasetukset varmistavat, että vain viallinen piiri on eristetty ja päälinja pysyy jännitteisenä.

Sovellukset

Katkaisijamme ovat välttämättömiä keskitetyssä sähkönjakelussa vaativissa ympäristöissä:

• Raskas teollisuus:Kemiantehtaat, terästehtaat ja autojen tuotantolaitokset.
• Kriittinen infrastruktuuri:Keskeiset voimatilat suurissa sairaaloissa ja lentokenttien terminaaleissa.
• Suuret rakennukset:Suojaa herkkiä laitehuoneita ja jakaa sähköä koko rakennuksen siivelle.

Miksi valita Pugao Electric?

AmmattilaisenaValmistajasisäänKiinaUskomme, että edistyneet laitteet ovat laadun perusta.

• Älykäs valmistus:Käytämme automaattisia rullauskoneita ja tietokoneohjattuja tarkkuusruiskuvalujärjestelmiä.
• Tasainen laatu:Avaimen pultit kiristetään kalibroiduilla työkaluilla, ja jokainen yksikkö testataan iskun, kosketuspaineen ja täyden kuormituksen suhteen.
• Nopea toimitus:Tehokkaat tuotantolinjamme antavat meille mahdollisuuden toimittaa tilaukset nopeasti suorituskyvystä tinkimättä.

FAQ

Mikä on 690 V AC MCCB:n katkaisukyky?

Laitteidemme katkaisukapasiteetti (Icu) on tyypillisesti jopa 100 kA ja käyttökatkaisukapasiteetti (Ics) 75-100 % Icu:sta.

Mitkä virtaluokat ovat saatavilla 690 V MCCB:ille?

Tarjoamme laajan valikoiman arvoja, tyypillisesti 100A - 1250A tai 1600A kehyksen koosta riippuen.

Mitkä ovat yleisimmät matkatyypit?

Yleisiä tyyppejä ovat Thermal-Magnetic (TM) yleiskäyttöön ja elektroninen (mikroprosessoripohjainen) tarkkaan suojaukseen ja tiedonsiirtoon.

Soveltuvatko 690 V katkaisijat tasavirtaan?

Yleensä ei. AC-katkaisijat luottavat virran nollapisteeseen valokaarien sammuttamiseen. Tasavirtajärjestelmät vaativat erityisiä DC-katkaisijoita, ellei AC-katkaisijaa ole nimenomaisesti vähennetty ja sertifioitu tasavirtakäyttöön.

Missä 690 V MCCB:itä käytetään?

Niitä käytetään raskaan teollisuuden jakelussa, uusiutuvassa energiassa (aurinko/tuuli) ja suurissa kaupallisissa tiloissa kaapelikustannusten alentamiseksi ja tehokkuuden parantamiseksi.

Mitä eroa on 400 V ja 690 V MCCB: llä?

690 V:n MCCB:llä on suurempi eristyslujuus ja valokaaren sammutuskyky, jotta se käsittelee korkeamman jännitteen turvallisesti.

Mitä 3-napainen ja 4-napainen tarkoittaa?

3-napaiset katkaisijat suojaavat kolmea vaihetta (L1, L2, L3). 4-napaiset katkaisijat suojaavat kolmea vaihetta sekä nollajohdinta (N).
