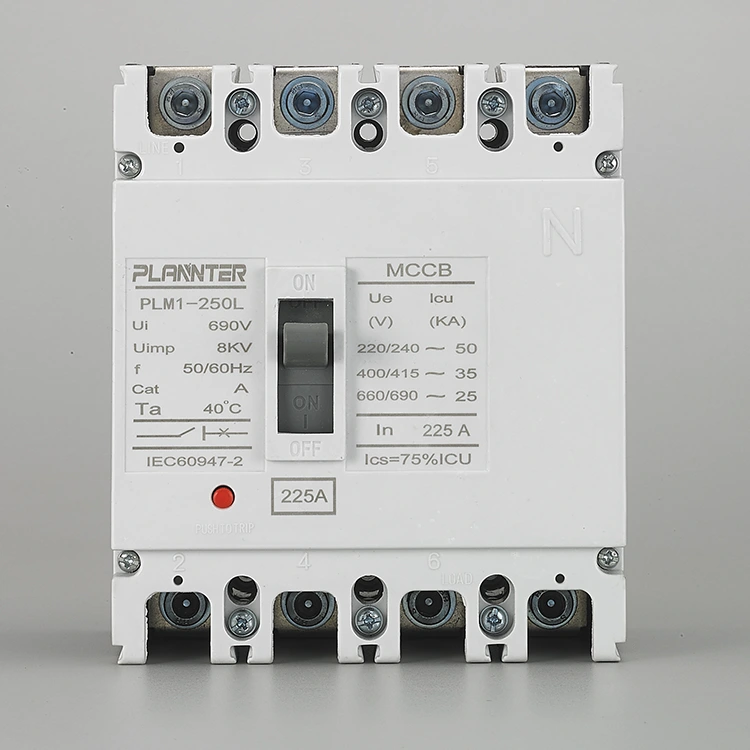

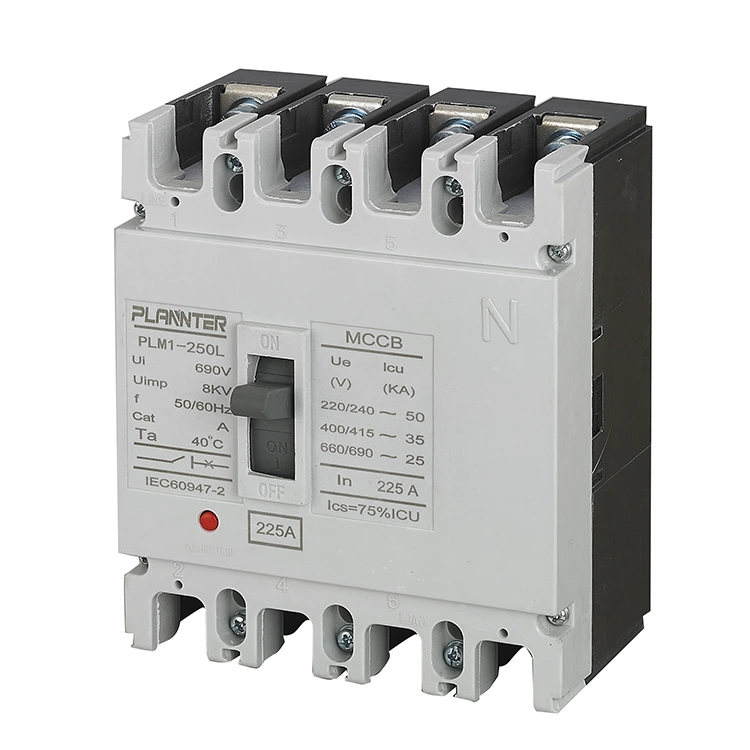

AC 4 napainen valettu suojakotelo 225A

Mikä on AC 4 napainen valettu kotelo 225A katkaisija?

TheAC 4 napainen valettu suojakotelo 225Aon erityinen sähköinen suojalaite, joka on suunniteltu suojaamaan kolmivaiheisia nollajohdolla varustettuja piirejä (L1, L2, L3, N). Se on mitoitettu 225 ampeeriksi, ja se toimii keskeisenä komponenttina välivirranjakelussa ja suojaa alavirran laitteita ylikuormituksilta ja oikosuluilta varmistaen samalla järjestelmän täydellisen eristyksen.

Kuinka se toimii, toimii ja korjaa virheitä

Toimintamekanismi

Laitteessa on selkeä, reagoiva manuaalinen käyttömekanismi, jossa on selkeä kosketuspalaute. Kahvojen asennot on nimenomaisesti merkitty:

• PÄÄLLÄ:Piiri on suljettu ja jännitteinen.
• POIS:Piiri on auki ja jännitteetön.
• LAUSUNUT:Väliasento, joka ilmaisee vian tapahtuneen.

Toimintaperiaate

AC 4-napainen valettu suojakotelo 225A käyttää lämpömagneettista laukaisuyksikköä kaksikerroksiseen suojaukseen:

• Lämpösuoja (ylikuormitus):Käyttää bimetallielementtiä käänteisaikaisen laukaisun aikaansaamiseksi. Mitä suurempi ylikuormitusvirta, sitä nopeampi laukaisu.
• Magneettisuoja (oikosulku):Tarjoaa välittömän vastauksen tyhjiin suuriin vikavirtoihin (jopa kymmeniin kA) välittömästi.

Käyttöönotto ja tarvikkeet

Sarja tarjoaa vahvan laajennettavuuden erityisiin sovellustarpeisiin. Käyttöönotto sisältää tarvittavien lisäosien asentamisen niille tarkoitettuihin paikkoihin:

• Apuyhteystiedot:Katkaisijan tilan etäsignalointiin.
• Shuntin julkaisu:Mahdollistaa katkaisijan kaukolaukaisun/avaamisen.
• Alijännitteen vapautus:Laukaisee katkaisijan automaattisesti, jos jännite laskee alle turvallisen tason.
• RCD-moduuli:Lisää maavuotosuojan kattavan turvallisuuden takaamiseksi.

Tärkeimmät tekniset ominaisuudet ja tekniset tiedot

Kapasiteetti

Nimellisvirta on225A, soveltuu välijakelukuormille.

puolalaiset

4-napainen (4P):Suojaa kolmea vaihetta sekä nollaa varmistaen piirin täydellisen eristämisen.

Jännite

Suunniteltu tavallisiin vaihtovirtajakeluverkkoihin (tyypillisesti 400V/690V AC).

Matkayksikkö

VakioLämpömagneettinenyksikkö säädettävillä tai kiinteillä asetuksilla malliversiosta riippuen.

Keskeytysarviot

Suuri oikosulkukatkaisukyky (Icu), joka pystyy käsittelemään kymmeniä kiloampeereja turvallisesti.

Asennus

Käyttää turvallistapulttiliitokset, joka varmistaa luotettavan sähköisen rajapinnan suurvirtasovelluksiin.

Rakentaminen

Vankka muotoiltu kotelorakenne, joka on iskunkestävä ja mitoiltaan vakaa.

Laadunvarmistus ja toimitus

Pugao Electricin periaatteenamme on "estää vikojen eteneminen seuraavaan vaiheeseen".

• 100 % tarkastus:Jokainen yksikkö käy läpi mekaaniset, sähköiset ja ympäristötestit ennen toimitusta.
• Vientiluokan pakkaus:AC 4-napainen Molded Case Circuit Breaker 225A on turvattu kestämään pitkän matkan käsittelyä.
• Nopea toimitus:Tavalliset mallit ovat usein saatavilla varastosta, kun taas räätälöidyt tilaukset noudattavat vahvistettua tuotantoaikataulua.

<

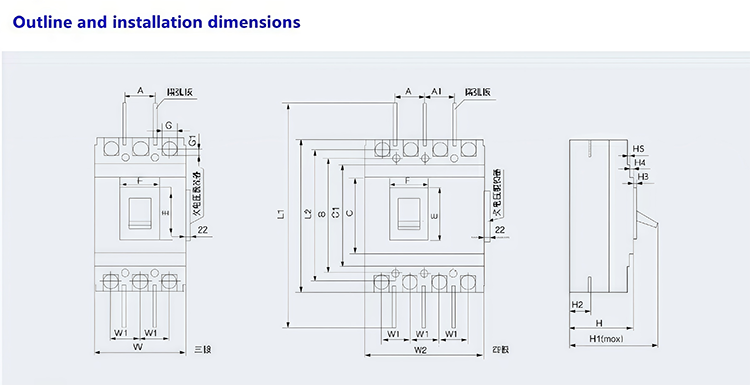

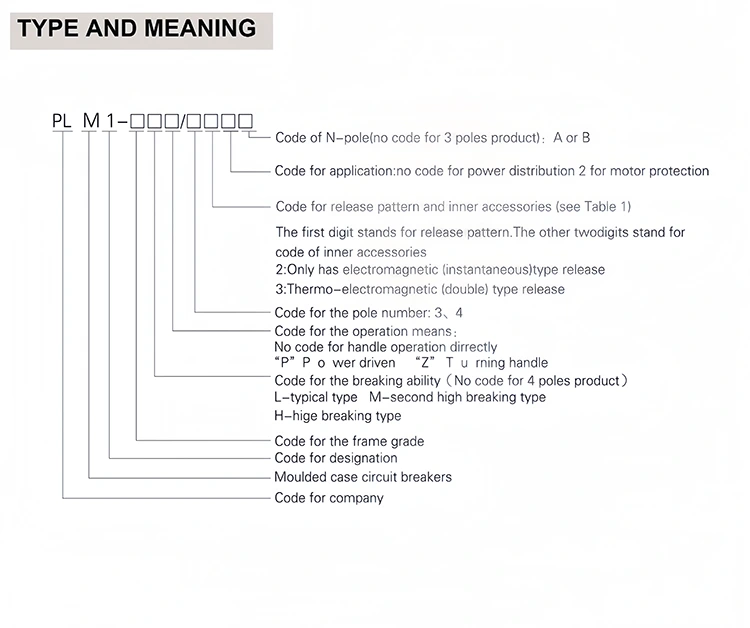

Tuotteen erittely

FAQ

Miksi käyttää 4-napaista 3-napaisen sijaan?

4-napainen katkaisija katkaisee kaikki kolme vaihettajanollajohdin samanaikaisesti. Tämä on välttämätöntä:

• Turvallisuus:Varmistaa huoltohenkilöstön piirin täydellisen eristämisen.
• Varavirtajärjestelmät:Vaaditaan siirtokytkimille (ATS), jotta estetään nolla-maa-silmukat vaihdettaessa sähkön ja generaattorin välillä.
• Harmoninen lievennys:Suojaa epälineaaristen kuormien (kuten VFD:t ja tietokoneet) aiheuttamilta neutraalivirroilta.

Mikä on jänniteluokitus?

TheAC 4 napainen valettu suojakotelo 225Aon tyypillisesti mitoitettu tavanomaisille teollisille jakelujännitteille, jotka yleensä tukevat400 V - 690 V ACjärjestelmät. Katso tarkka nimelliskäyttöjännite (Ue) ja eristysjännite (Ui) laitteen erityisestä tyyppikilvestä.

Mikä on matkayksikön tyyppi?

Vakiomalleissa käytetään aLämpömagneettinen laukaisuyksikkö:

• Lämpö:Tarjoaa käänteisaikaisen suojan ylikuormituksia vastaan ​​bimetallinauhan avulla.
• Magneettinen:Tarjoaa välittömän suojan oikosulkuja vastaan.

Huomautus: Tarkempia asetuksia varten voi olla saatavana elektronisia laukaisuyksiköitä.

Mikä on katkaisukyky?

Katkaisukyky (Icu) vaihtelee mallikohtaisesti, mutta se on suunniteltu käsittelemään merkittäviä välijakelulle tyypillisiä vikavirtoja. TheAC 4 napainen valettu suojakotelo 225Atarjoaa yleensä katkaisukapasiteetin välillä25kA - 85kA(400 V:lla) varmistaen, että se voi katkaista oikosulkuja turvallisesti vahingoittamatta.
