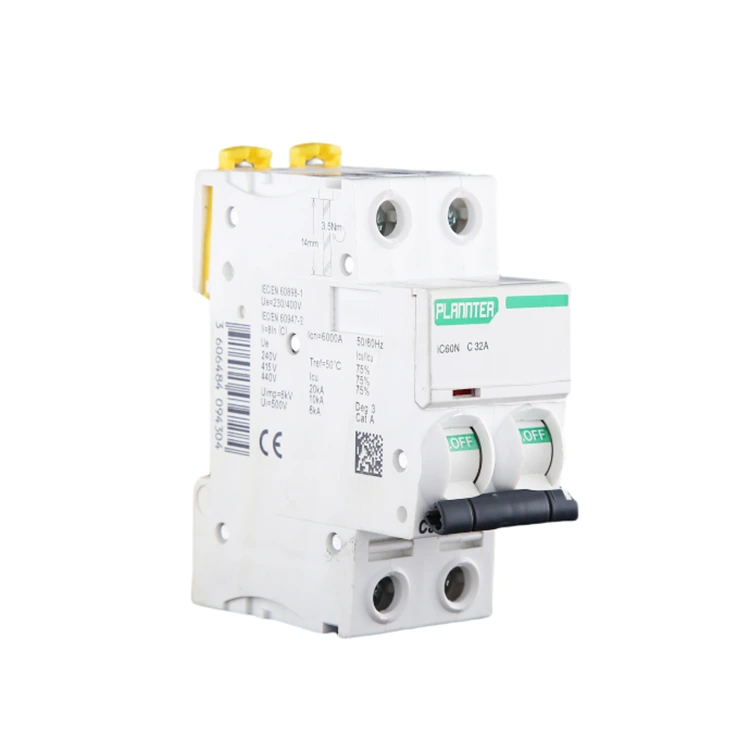

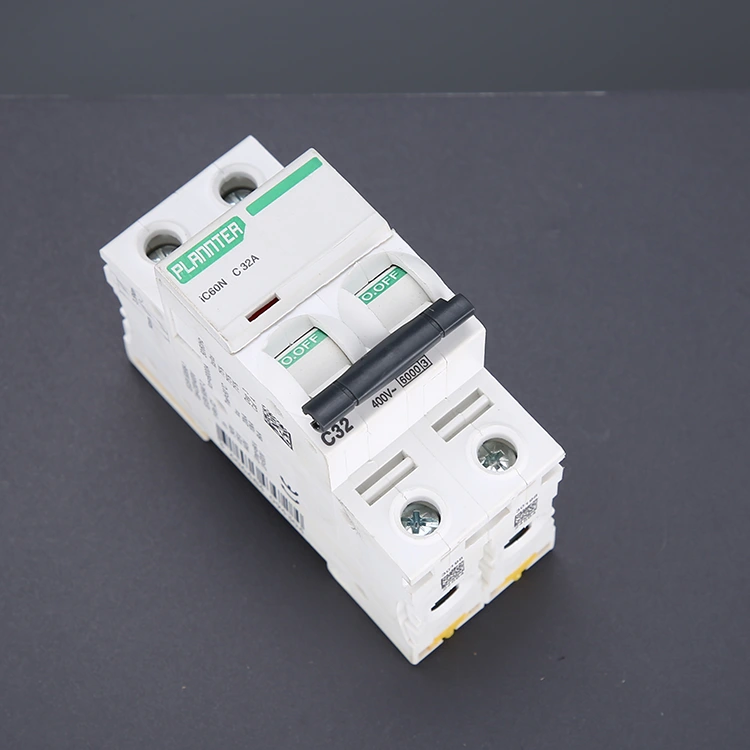

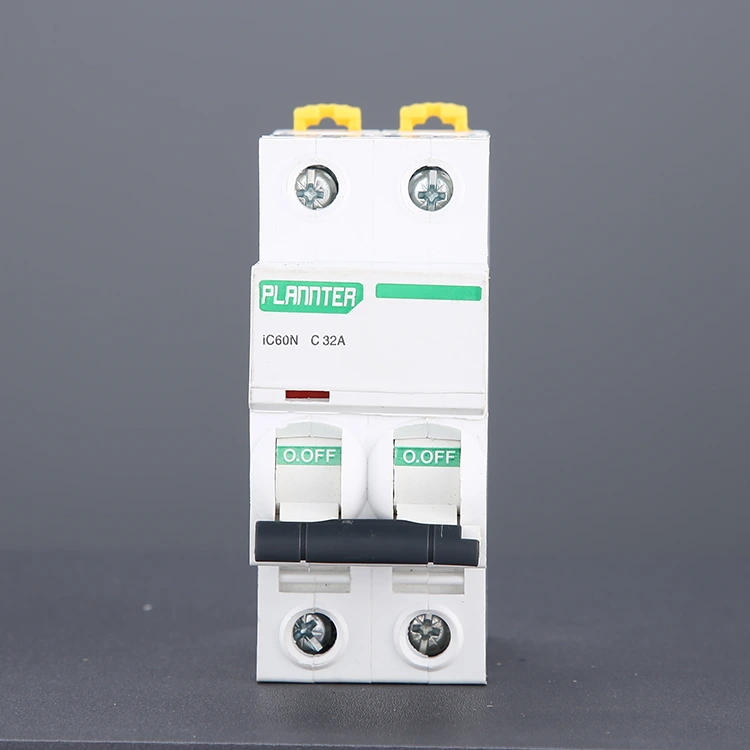

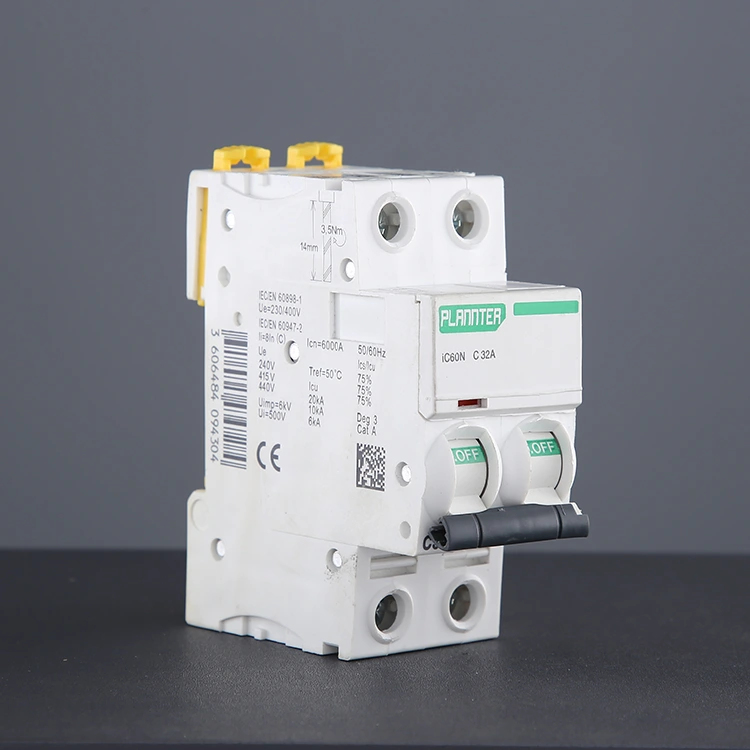

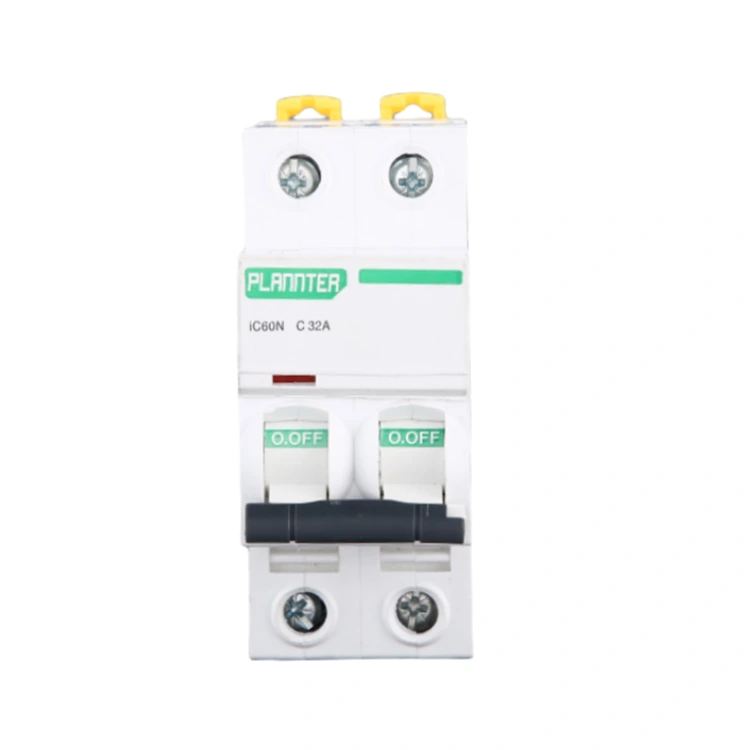

DIN-kiskoon kiinnitettävä miniatyyrikatkaisin

Toisin kuin yksinapainen katkaisija (1P), joka irrottaa vain palojohdon, 2-napainen DIN-kiskoon kiinnitetty miniatyyrikatkaisija katkaisee palojohdon ja nollajohtimen synkronisesti laukaisun yhteydessä välttäen nollajohtimen sähköistymisestä johtuvan sähköiskun vaaran, mikä on korkeampi turvallisuustekijä. Siksi se sopii erityisen hyvin sovelluksiin, jotka vaativat täydellistä suojausta sähkökatkoa vastaan, kuten kotitalouksien ilmastointilaitteet, vedenlämmittimet, jakelun pääkytkimet, pienet sähkölaitteet ja niin edelleen.

Miksi DIN-kiskosuunnittelu on alan standardi?

1. Modulaarisuus ja joustavuus

Kuten lohkoilla rakentamisessa, voit asentaa useita katkaisijoita, vikavirtalaitteita, kontaktoreita tai releitä vierekkäin kiskoon.

Jos piiri vaatii lisähaaran, sinun on yksinkertaisesti asetettava uusi katkaisija vapaaseen tilaan kiskossa ilman, että sinun tarvitsee vaihtaa koko jakelukeskusta.

2. Poikkeuksellinen asennustehokkuus

Sähköasentajille DIN-kiskoon asennetun minikatkaisijan asentaminen vie vain sekunteja. Perinteisiin ruuvikiinnitysmenetelmiin verrattuna asennusaika lyhenee yli 80 %.

3. Standardointi ja vaihdettavuus

IEC 60898 -standardin mukaisesti PUGAO-katkaisijat ovat mitoiltaan täysin yhteensopivia ABB:n, Schneider Electricin ja Siemensin kaltaisten merkkien kanssa. Jos joudut vaihtamaan olemassa olevat laitteet, tuotteemme toimivat suorina vaihtoina.

4. Lämmönpoisto ja huolto

Kiskoasennus ripustaa katkaisijat ja luo niiden taakse ilmankiertoraon, joka helpottaa tehokasta lämmönpoistoa.

Huoltoa varten sinun tarvitsee vain poistaa tietty laite kiskosta, jolloin koko kaapin koteloa ei tarvitse purkaa.

DIN-kiskoasennus vs. kiinteä asennus: mitä eroa on?

Skenaariot kiskoasennuksen valintaan: Kiskoasennus on ensisijainen valinta yli 90 %:ssa katkaisijasovelluksista.

● Vakiojakelulaatikot tai -kaapit

● Eräasennusta vaativat tilanteet (suunnitteluprojektit)

● Tapaukset, joissa tulevaa huoltoa tai laajennusta voidaan tarvita

● Asuin-, liike- ja useimmat teollisuuden sähkönjakelujärjestelmät

Toiminto

Ylikuormitussuoja: Kun kuormitusvirta ylittää nimellisarvon pitkään, MCB:n sisällä oleva bimetalli taipuu lämmön vaikutuksesta, mikä laukaisee mekaanisen mekanismin ja katkaisee piirin, estäen linjaa ylikuumenemasta ja aiheuttamasta tulipaloa.

Oikosulkusuojaus: Kun linjassa tapahtuu oikosulku ja virta nousee välittömästi, sähkömagneettinen iskuri luo nopeasti vahvan magneettisen voiman ja työntää kytkentämekanismia irrottaakseen koskettimet, mikä laukaisee millisekunnin.

Täydellinen eristäminen: Huollon tai peruskorjauksen aikana katkaisijan manuaalinen käyttö voi samanaikaisesti irrottaa palojohdon ja nollajohdon, mikä varmistaa, että laitteisto ei ole sähköistetty ja turvaa käyttäjien turvallisuuden.

Kaksoisvalvonta: Tämä DIN-kiskoon kiinnitettävä miniatyyrikatkaisija voi seurata palolinjan ja nollalinjan nykyistä tilaa reaaliajassa ja suorittaa suojaustoimenpiteet välittömästi, kun kummassakin linjassa on poikkeavuuksia.

Kuinka asentaa DIN-kiskoon asennettu katkaisija oikein?

Tuotetoimituksen mukana toimitettu PUGAO tarjoaa kattavan asennus- ja huoltooppaan; Jos kohtaat ongelmia, ota rohkeasti yhteyttä myynnin jälkeiseen tekniseen tukitiimiimme. Koska DIN-kiskosuunnittelu yksinkertaistaa asennusprosessia, voimme tarjota myös standardiasennuskäytäntöihin perustuvia suosituksia.

Vaihe 1: Irrota virtalähde

Ennen minkään toimenpiteen suorittamista on ehdottomasti katkaistava päävirtalähde jakokoteloon. Käytä yleismittaria tai jännitetesteriä tuloliittimien tarkistamiseen; jatka työskentelyä vasta sen jälkeen, kun olet varmistanut, että jännitettä ei ole. Suosittelemme eristettyjen käsineiden ja suojalasien käyttöä.

Vaihe 2: Tarkista asennusympäristö

Varmista, että jakokotelon sisään on asennettu standardi 35 mm DIN-kisko. Varmista, että tilaa on riittävästi lämmön haihtumisen ja tulevan huollon helpottamiseksi, ja varmista, että kisko on kunnolla kiinnitetty ilman löysyyttä.

Vaihe 3: Asenna katkaisija kiskoon

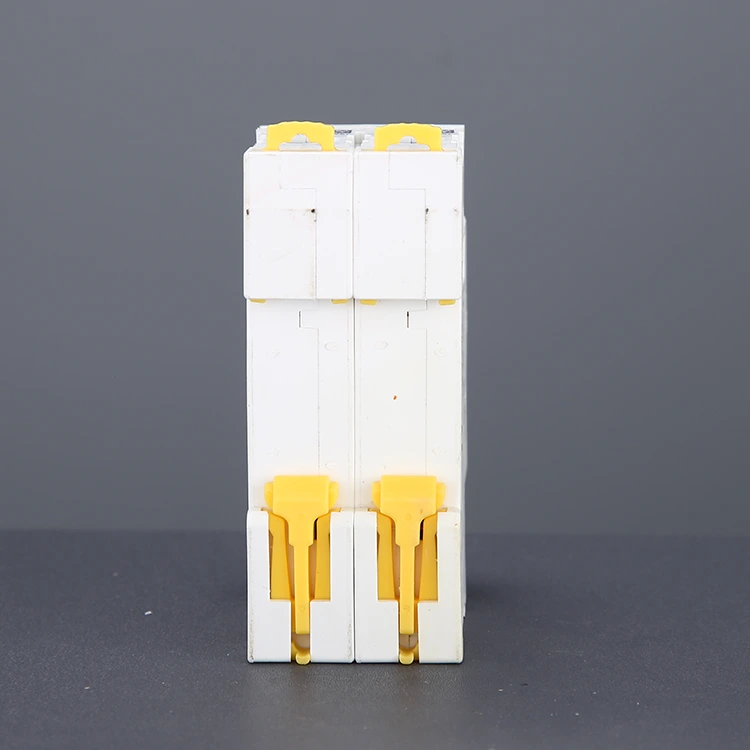

Kohdista katkaisijan ylempi pidike DIN-kiskoon ja paina sitten alaspäin, kunnes alapidike lukittuu automaattisesti paikalleen. Laitteen on oltava tukevasti kiinnitettynä, eikä siinä saa esiintyä heilumista.

Modulaarinen rakenne mahdollistaa useiden katkaisijoiden asennuksen vierekkäin.

Vaihe 4: Yhdistä virta- ja latauslinjat

Vakiojohdotuskokoonpanoon kuuluu tehotulon kytkeminen ylempiin liittimiin ja kuormituslähtö alempiin liittimiin. Käytä johtoja, jotka täyttävät määritellyn virransyötön (esim. 32 A:n katkaisijalle suositellaan johdon poikkipinta-alaa ≥ 4 mm²). Kiristä liitinruuvit tiukasti välttääksesi löystymisen tai ylikuumenemisen.

Vaihe 5: Tarkista johdotuksen ja asennuksen tila

Varmista, että kaikki johtoliitännät ovat kunnolla kiinni ja ettei paljaita johtoja ole näkyvissä. Tarkista napaisuus ja vaihejärjestys – tämä on erityisen tärkeää kolmivaiheisissa järjestelmissä. Varmista, että katkaisija on "OFF" (irrotettu) -asennossa.

Vaihe 6: Käynnistystesti

Kun päävirtalähde on palautettu, kytke katkaisin "ON"-asentoon testataksesi oikean toiminnan. Tarkista, onko epätavallisia ääniä, merkkejä ylikuumenemisesta tai odottamattomista laukaisuista.

FAQ

1. Oletko kauppayhtiö vai valmistaja?

Olemme ammattimainen tehdas, jolla on 10 vuoden kokemus DIN-kiskoon kiinnitetyistä minikatkaisijasta.

2. Hyväksytkö mukautetun palvelun?

Tarjoamme OEM / ODM-palvelua, voimme tulostaa tuotemerkin logosi tuotteisiin. Ammattimainen tekninen ja tarjoustiimi voi tarjota tyydyttäviä ratkaisuja piirustusten ja parametrivaatimusten mukaan.
