Kahden näytön jännitesuoja

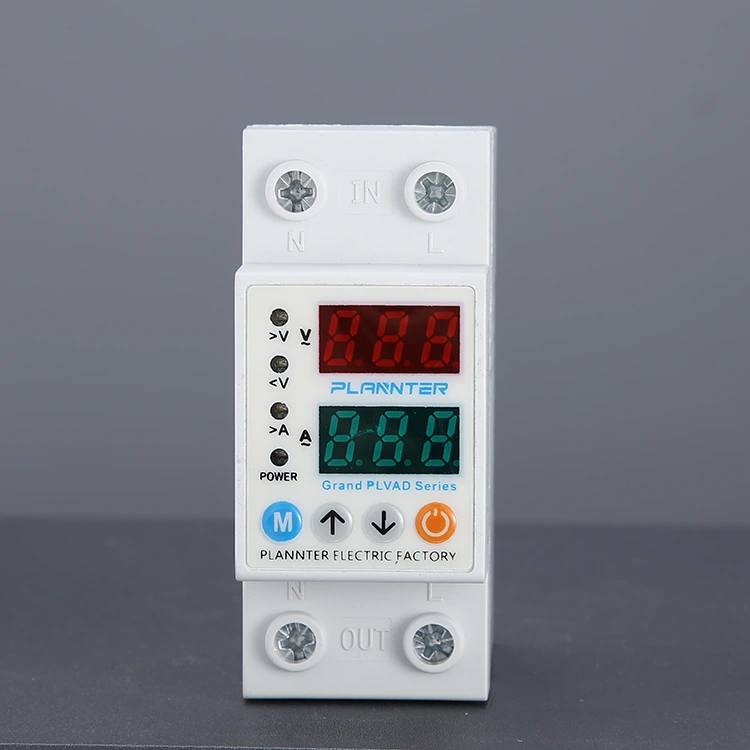

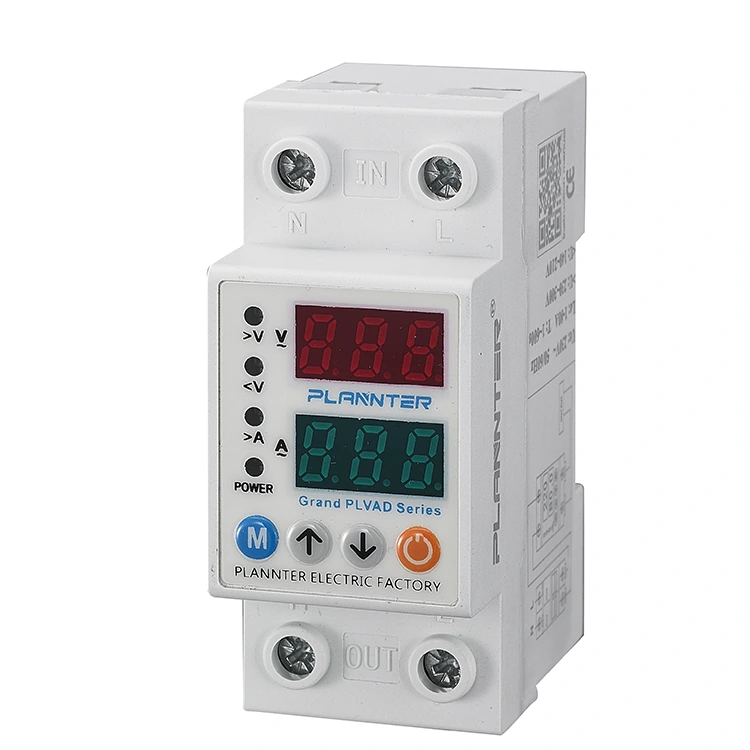

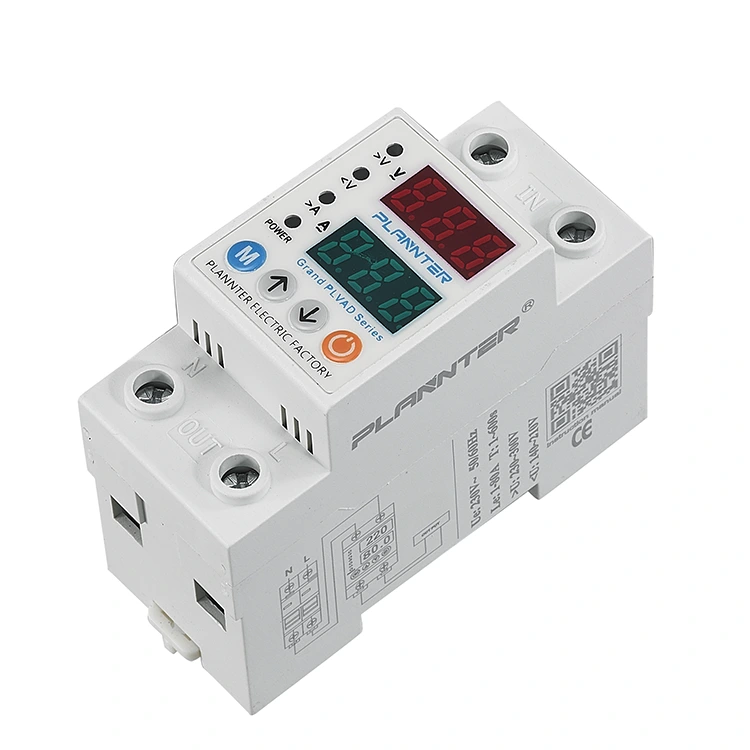

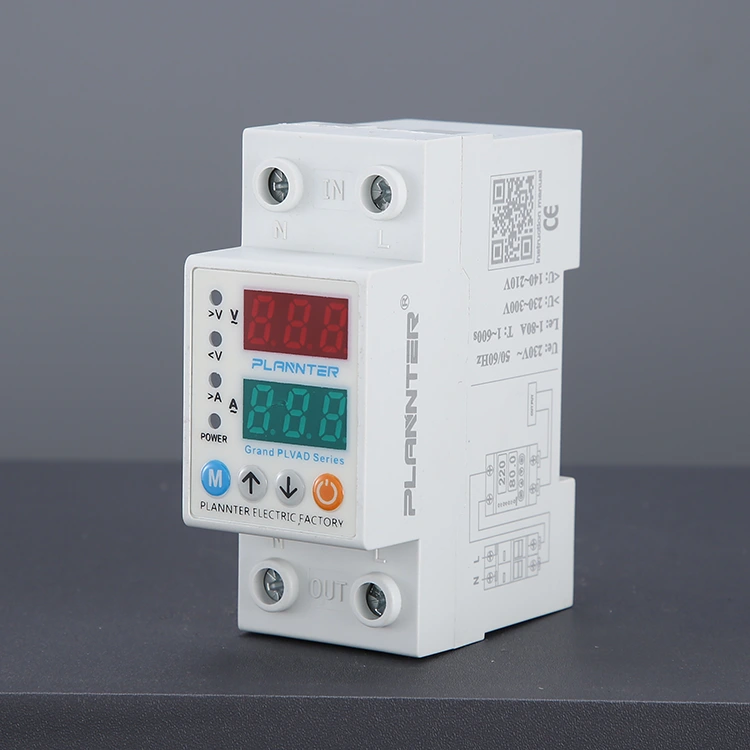

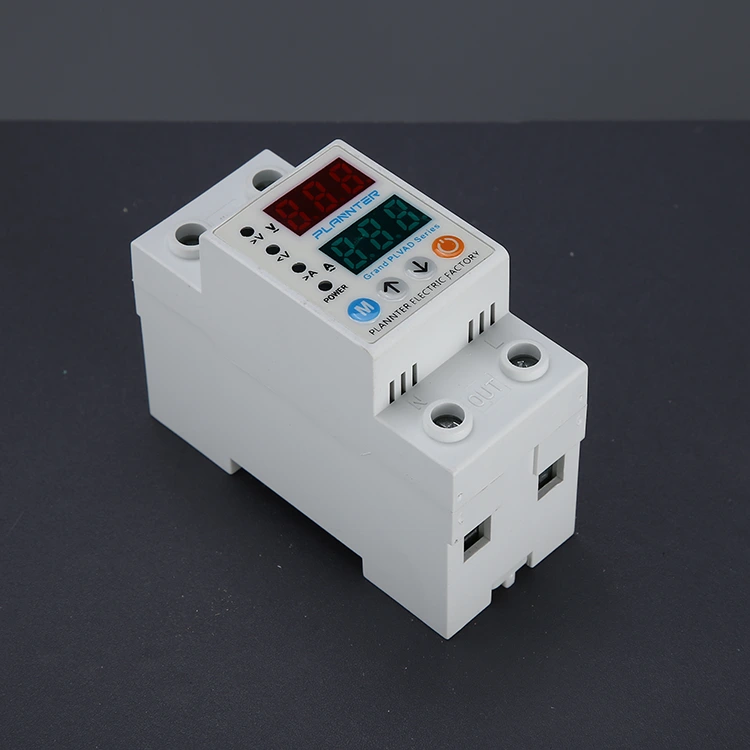

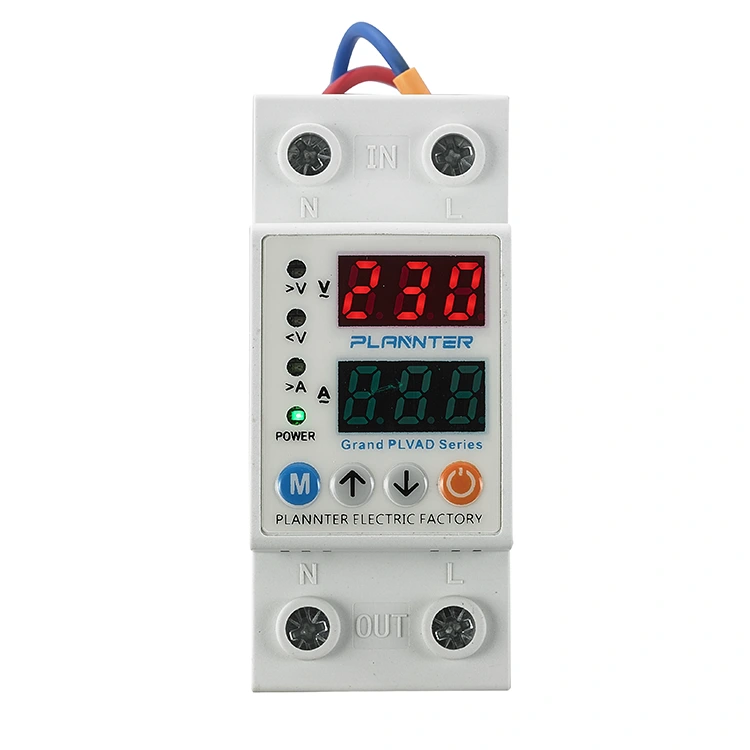

Säädettävä jännite suojaa sähköjärjestelmiä ylijännitteeltä, alijännitteeltä, ylivirralta ja alivirralta erilaisille järjestelmille, kuten aurinkosähköasennuksille, estääkseen laitevaurioita. Tarjoaa reaaliaikaisen valvonta- ja suojausjärjestelmän teollisiin, kaupallisiin ja asuinsovelluksiin. Tässä PUGAO (Plannter Electric) Dual Display Voltage Protector -suojassa on kaksi LED-näyttöä, jotka tarjoavat yhdellä silmäyksellä näkymän tulojännitteestä ja kuormitusvirrasta. Säästää tilaa DIN-kiskoasennuksen ansiosta ja se on helppo asentaa asetus/ylös/alas/manuaalisilla on/off-painikkeilla.

Ominaisuudet

Säädelty jännite/virtasuojaus: Voimme asettaa mukautettavan ylijännitteen esim. >230V ja ylivirtakynnykset 63A asti valvomaan ja suojaamaan sähköjärjestelmää tehonvaihteluista johtuvilta vaurioilta.

Reaaliaikainen kaksoisnäyttö: Tässä kahden näytön jännitesuojassa on digitaalinen LED-näyttö, joka valvoo sekä jännitettä 220 V/230 V että virta-arvoja.

Useita merkkivalohälytyksiä: Punaiset ja vihreät LEDit osoittavat selkeästi virran tilan, ylijännitteen/ylivirran ja alijännite/alivirtaolosuhteet, mikä tarjoaa reaaliaikaisen valvonnan ja luotettavan järjestelmäsuojauksen teollisiin, kaupallisiin ja asuinsovelluksiin.

Mitkä ovat kaksoisnäytön jännitesuojan toiminnot?

Katkaisijat tarjoavat ensisijaisesti suojaa oikosulkuja ja ylikuormituksia vastaan ​​– jännitetasosta riippumatta – jos tarvitset erikoislaitteita tiettyjen jännitteeseen liittyvien ongelmien ratkaisemiseksi, PUGAO:n Dual Display Voltage Protector on ihanteellinen valinta.

1. Ylijännitesuoja

Kun jännite nousee äkillisesti – esimerkiksi jos katkennut nollajohto saa jännitteen nousemaan pilviin 380 V:iin – laite katkaisee virran heti, kun jännite ylittää esiasetetun kynnyksen, mikä estää sähkölaitteiden vaurioitumisen tai palamisen.

2. Alijännitesuoja

Kun jännite putoaa liian alhaiseksi – kuten alle 170 V huippusähkön käyttöjaksojen aikana – laite katkaisee virran automaattisesti. Tämä estää moottorikäyttöisiä laitteita ylikuumenemasta ja palamasta loppuun riittämättömällä jännitteellä toimimisesta.

3. Ylivirtasuojaus

PUGAO:n tuotteet ovat kehittyneitä ja erittäin luotettavia, ja niissä on integroidut virranvalvontaominaisuudet. Jos virta ylittää esiasetetun kynnysarvon, laite laukeaa suojaamaan.

4. Automaattinen palautus

Kun jännite palaa normaalille tasolle, jännitesuoja palauttaa virran automaattisesti lyhyen viiveen jälkeen, eikä manuaalista toimenpiteitä tarvita.

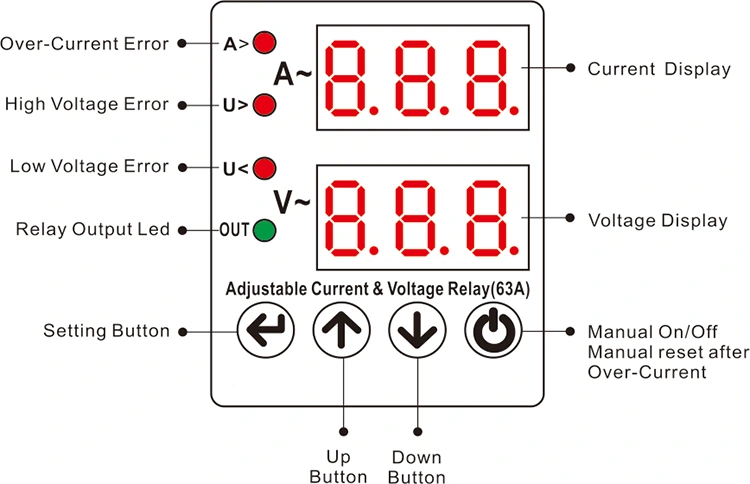

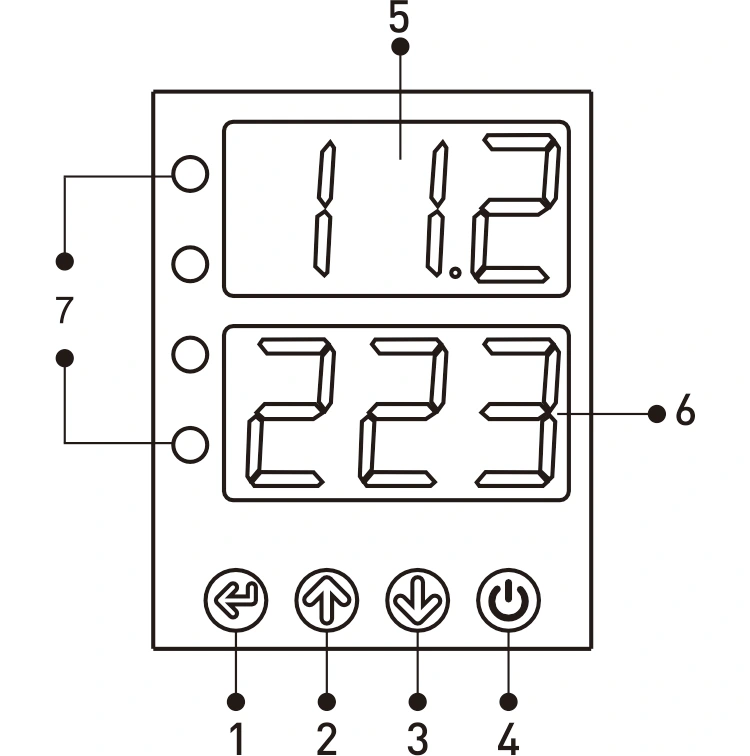

Näyttö ja painikkeet

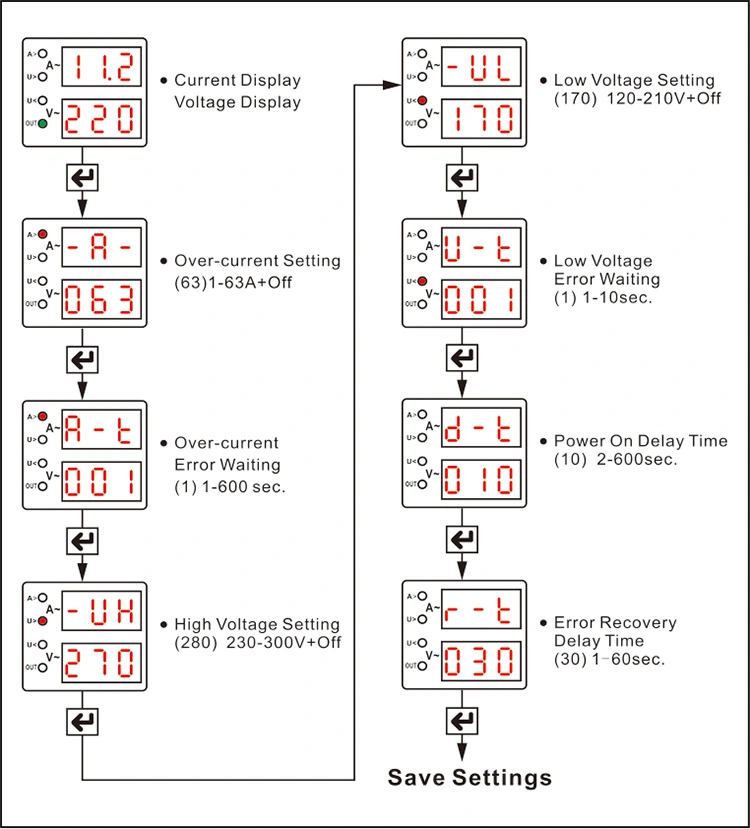

1 - SET-painike: ylivirta-arvon, korkean/matalajännitteen asetusarvojen, virheiden jne. asettamiseen tai muuttamiseen asetuksissa.

2 - UP-painike: Suurentaa haluttua arvoa.

3 - Alas-painike: vähentää haluttua arvoa.

4 - Manuaalinen päälle/pois-painike: Käytetään laitteen lähdön sammuttamiseen. Tässä tilassa näytössä näkyy "pois päältä" eikä laite nollaudu itse. Jos laite ei ole viallinen, tämän painikkeen painaminen uudelleen käynnistää laitteen ja käyttää sitä uudelleen.

5 - NYKYINEN NÄYTTÖ

Ensimmäinen näyttöryhmä: normaalin käytön aikana tulojännite näytetään tässä; ei-vikatilanteessa näyttö on aina valaistu; korkeasta tai matalasta jännitteestä johtuvien vikojen aikana näyttö vilkkuu. Ohjelmoinnin aikana näytössä näkyvät kyseisen ohjelman arvot, kuten ylivirta, korkea jännite/matala jännite, vian odotus, nollaus odotusarvot.

6 - Jännitteen näyttö

Toinen näyttöryhmä: Normaalin toiminnan aikana tämä näyttää nykyisen arvon; ei-vikatilassa näyttö pysyy valaistuna; ylivirtavian yhteydessä näyttö vilkkuu. Ohjelmoinnin aikana tämä näyttää vastaavan ohjelman arvon.

7 - LEDit:

A>: Palaa ylivirtavian aikana.

V>: Palaa korkeajännitevian aikana.

V<: Palaa matalajännitevian aikana.

OUT: Palaa, kun laite lähettää.

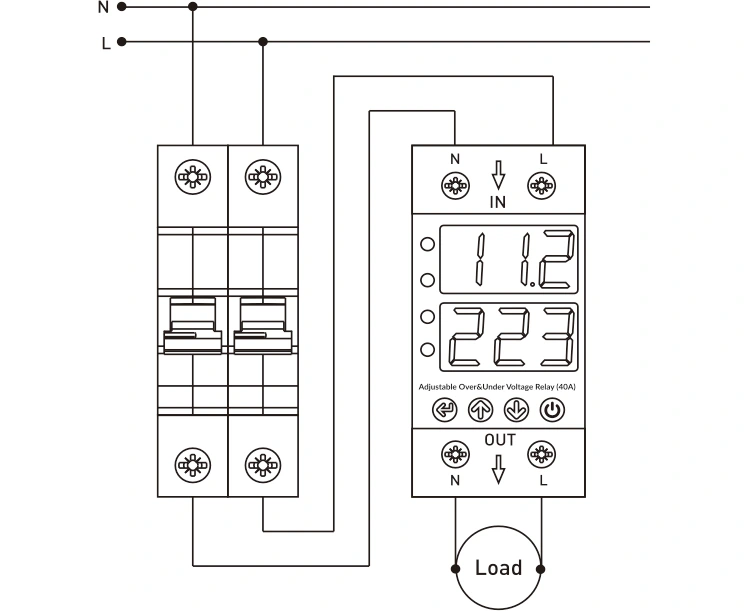

Kytkentäkaavio

Virtalähteen nolla- ja vaihejohtimet on kytkettävä laitteen "Input"-osan "N"- ja "L"-liittimiin.

Yli- ja alijännitesuojaa vaativissa laitteissa nolla- ja vaihejohtimet tulee kytkeä laitteen "Output"-osan "N"- ja "L"-liittimistä.

Sovellusskenaariot

FAQ

K: Voinko säätää jännitteen laukaisurajoja manuaalisesti itse?

V: Kyllä. Tämä on yksi PUGAO-tuotteiden keskeisistä eduista. Voit säätää seuraavia parametreja manuaalisesti ohjauspaneelin säätöpainikkeilla:

Ylijännitesuojakynnys

Alijännitesuojakynnys

Ylivirtasuojakynnys

Palautumisen viiveaika

Katso tarkemmat konfigurointivaiheet tuotteen mukana toimitetusta käyttöohjeesta.

K: Miksi näyttöön syttyy valo heti virtalähteen kytkemisen jälkeen, mutta kuormaan ei tule heti virtaa?

V: Tarkista näytöstä, vilkkuvatko numerot tai onko lähtölaskenta käynnissä. Tämä osoittaa, että suojan viivästetty käynnistystoiminto on aktiivinen.

Tarkoitus: Estä sähkölaitteiden vaurioituminen äkillisistä virtapiikkeistä, joita voi ilmetä välittömästi sähköverkon huollon tai kunnostuksen jälkeen.

Suositus: Jos haluat, että virta toimitetaan välittömästi yhteyden muodostamisen yhteydessä, voit asettaa palautusviiveen minimiarvoonsa. Laitteen turvallisuuden vuoksi suosittelemme kuitenkin noudattamaan tiettyä viiveaikaa.
