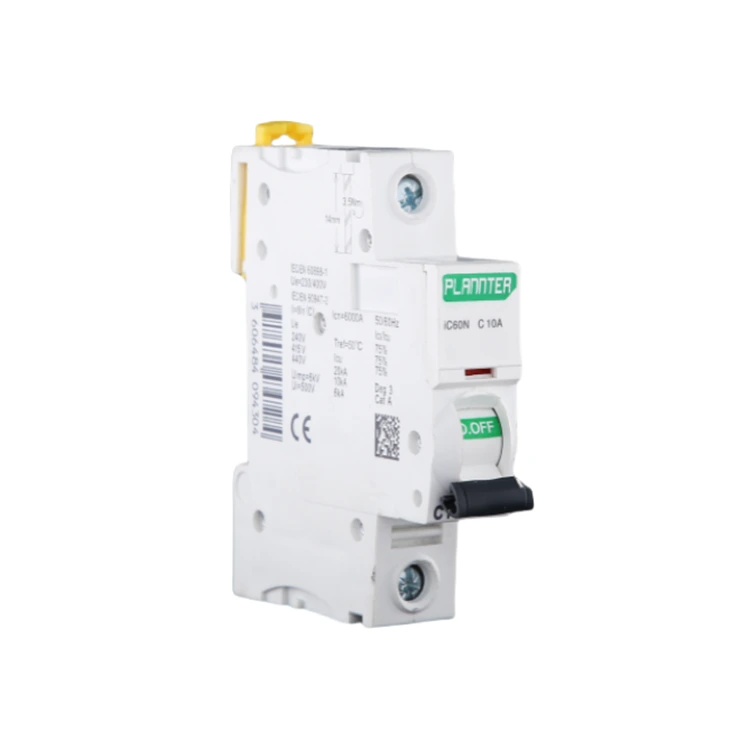

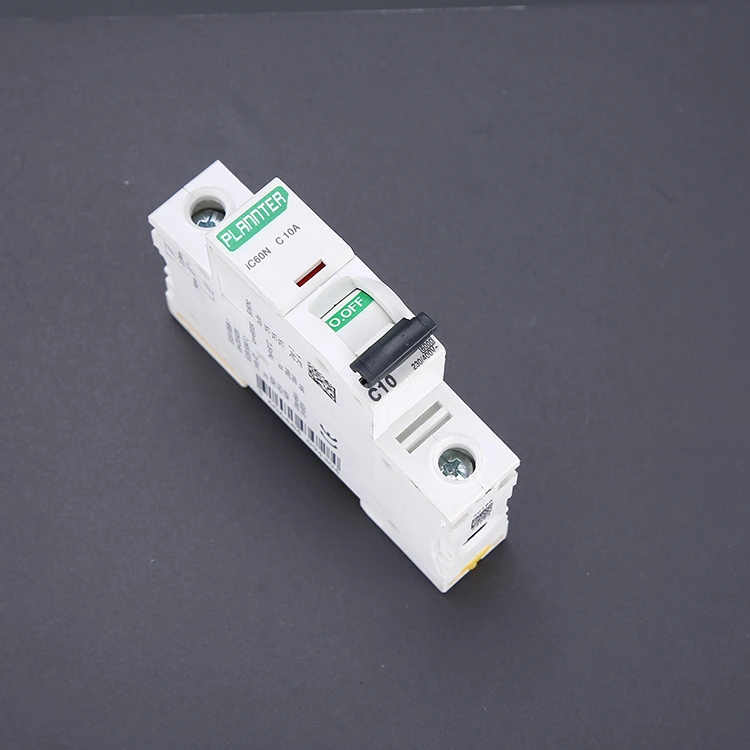

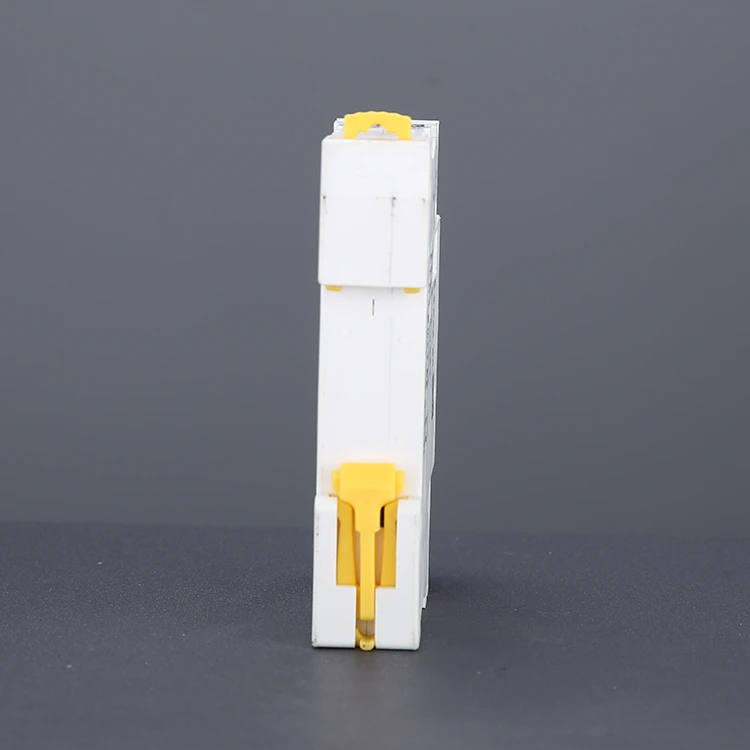

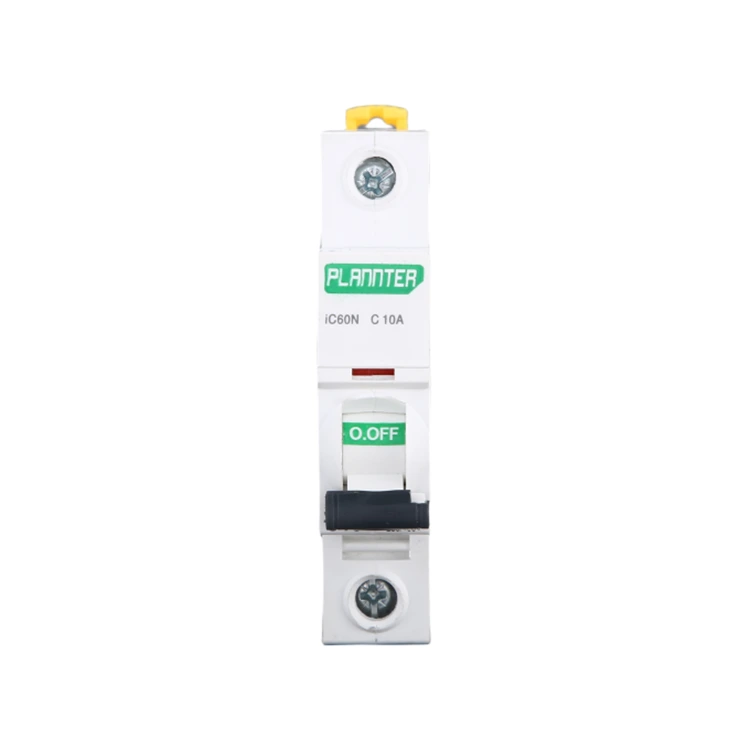

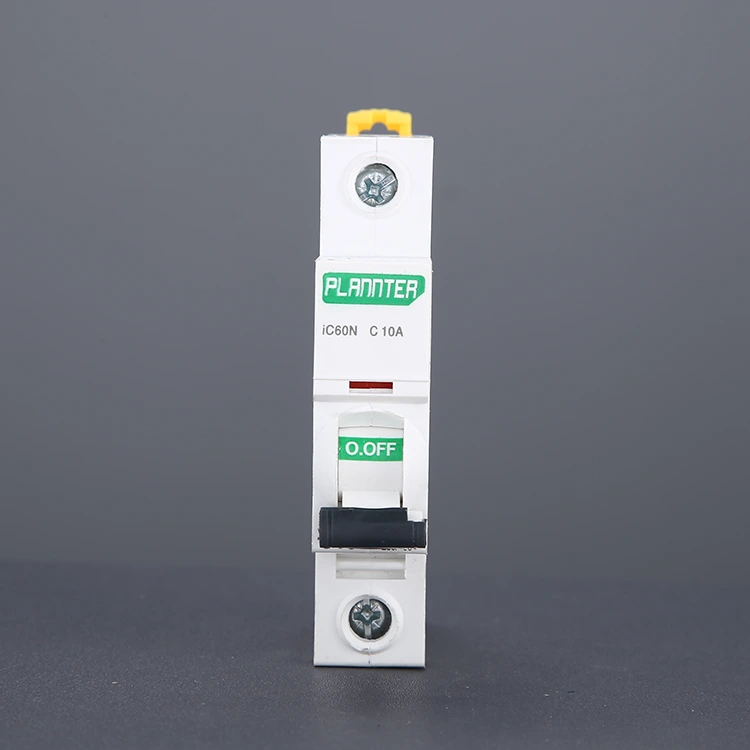

AC suurvirtainen miniatyyri katkaisija

Yleisin kodin katkaisijatyyppi on yksinapainen AC High Current Miniature Circuit Breaker, joka koostuu yhdestä palojohdosta ja yhdestä nollajohtimesta ja on asennettu kodin sähköpaneeliin valvomaan ja ohjaamaan yhden johdon virtaa. Se suojaa yksittäistä johtoa ylikuormituksilta ja oikosuluilta. Ylikuormituksen tai oikosulun sattuessa katkaisija laukeaa ja katkaisee automaattisesti virransyötön. Se voi suojata sähkölaitteita sähköpaloilta.

Teknologiamme

Suurten virtojen käsittely asettaa valtavia vaatimuksia tuotteen mekaaniselle rakenteelle ja materiaaleille. Yli vuosikymmenen valmistusosaamisen pohjalta PUGAO on toteuttanut teknisiä optimointeja ja päivityksiä varmistaakseen, että AC-suurvirtapiirikatkaisijamme on räätälöity täydellisesti vastaamaan todellisten sovellusten vaatimuksia.

1. Paksutetut, kokonaan kupariset sisäosat

Mitä suurempi virta, sitä suurempi on sisäisen vastuksen tuottama lämpö. Kaikki sisäiset johtavat sillat ja käämemme on valmistettu erittäin puhtaasta elektrolyyttisestä kuparista, ja niiden paksuus on kasvanut 30 % standardimalleihin verrattuna, mikä pitää lämpötilan nousun turvallisissa rajoissa.

2. Korkea katkaisukyky vakiona

Suurvirtapiirit sijaitsevat tyypillisesti sähköjärjestelmän etupäässä. Oikosulkutilanteessa mahdollinen vikavirta voi olla erittäin korkea. PUGAO:n suurvirtasarja on vakiona 10 kA:n katkaisukapasiteetilla, mikä varmistaa, että kotelo pysyy ehjänä – rikkoutumatta – vakavien vikatapahtumien aikana, mikä suojaa jakelupaneelia.

3. Suuret hopeaseoskoskettimet

Kosketushitsauksen estämiseksi raskaassa kuormituksessa käytämme hopeapohjaisia ​​metalliseoskoskettimia, joiden pinta-ala on huomattavasti suurempi. Tällä materiaalilla ei ole vain erinomainen sähkönjohtavuus, vaan se säilyttää myös jatkuvasti alhaisen kosketusvastuksen jopa toistuvien kytkentätoimintojen aikana, joihin liittyy suuria virtoja.

Ydinsovellusskenaariot

Kaikissa sovelluksissa, jotka vaativat suurta tehokapasiteettia – varsinkin kun jakokaappien jalanjäljen minimoiminen on etusijalla – suosittelemme valitsemaan AC-suurvirtaiset minikatkaisijamme. Tämä koskee erityisesti seuraavia skenaarioita:

Päätulolinjan suojaus: Päävirtakytkin suuriin huviloihin, vähittäismyymälöihin ja ravintoloihin. Koska kaikkien kodinkoneiden yhdistetty virranotto voi ylittää 63A, tarvitaan 80A tai 100A pääkatkaisija.

Teollisuuden voimalaitteet: Tehokas moottorit, ilmakompressorit ja ruiskuvalukoneet. Näissä laitteissa on korkeat käynnistysvirrat käynnistyksen yhteydessä ja suuret käyttövirrat käytön aikana, mikä tyypillisesti vaatii suurvirtakatkaisijan, jossa on D-tyypin laukaisukäyrä.

Uudet energiaajoneuvojen latausasemat: Tehokkaat DC- ja AC-latauspaalut, joissa lähtövirta vaihtelee usein välillä 80A-125A.

Palvelinkeskukset: Suojaus palvelinkaapin rivijakeluyksiköille (RDU), jotka edellyttävät suuritiheyksisiä asennusominaisuuksia yhdistettynä kykyyn käsitellä suuria virtoja.

PV ja energian varastointijärjestelmät: Suojaus yhdistelmäkotelolle tehoinvertterien päätevaiheessa.

Ero 2-napaisen AC-virtakatkaisijan ja 1-napaisen katkaisijan välillä

FAQ

1. Hyväksytkö mukautetun palvelun?

Tarjoamme OEM/ODM-palvelua ja voimme tulostaa brändilogosi AC High Current Miniature Circuit Breaker -katkaisijaan. Voimme myös tarjota tyydyttäviä ratkaisuja piirustusten ja parametrivaatimustesi mukaan.

2. Mitkä ovat maksuehtosi?

30% ennakkomaksu pankkisiirrolla, 70% maksettu ennen lähetystä. Western Union ja remburssi ovat myös hyväksyttäviä.

3. Miksi suurvirtakatkaisijan leveys näyttää olevan sama kuin tavallisen katkaisijan?

Juuri tässä sen kekseliäisyys piilee. Se säilyttää vakiona 18 mm:n modulaarisen leveyden, joten se voidaan asentaa saumattomasti tavalliseen DIN-kiskoon. Sen sisäpuolella on kuitenkin korkealaatuisempia eristysmateriaaleja ja erikoistunut lämmönpoistokanavarakenne, joka hallitsee tehokkaasti suurten tehokuormien tuottamaa lämpöä.

4. Onko korkeavirtakatkaisijan asennuksessa erityisvaatimuksia?

Vääntömomentti on avaintekijä. Noin 100A virroilla jopa hieman löysät liitinruuvit voivat tuottaa tarpeeksi lämpöä sulattamaan muovikotelon hyvin lyhyessä ajassa. PUGAO suosittelee ammattimaisen momenttiavaimen käyttöä ja johtoliitäntöjen kireyden tarkistamista säännöllisesti.
