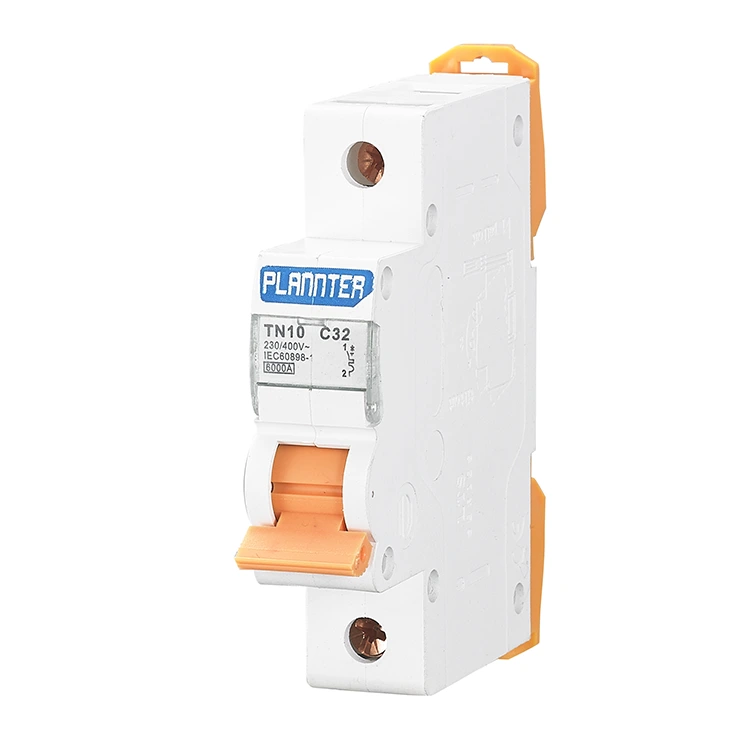

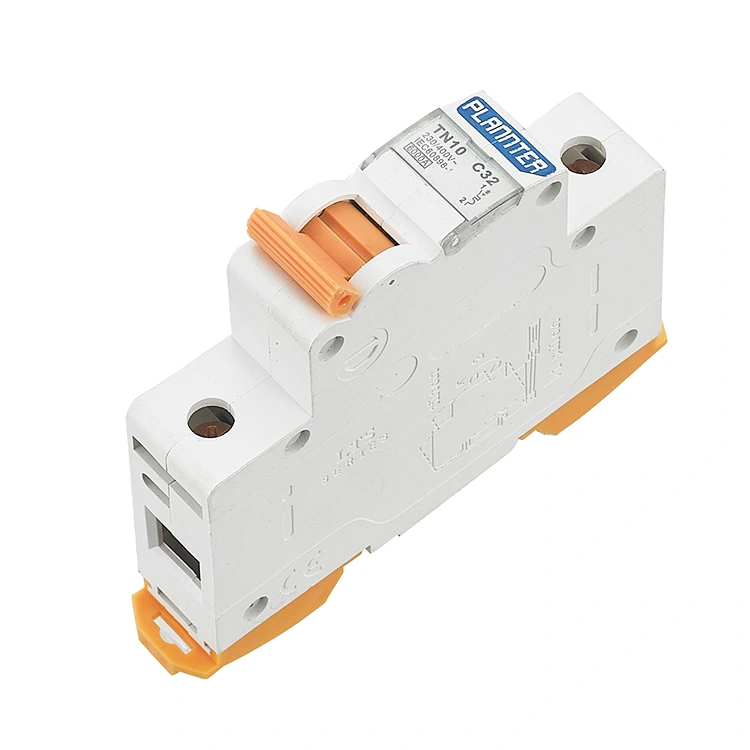

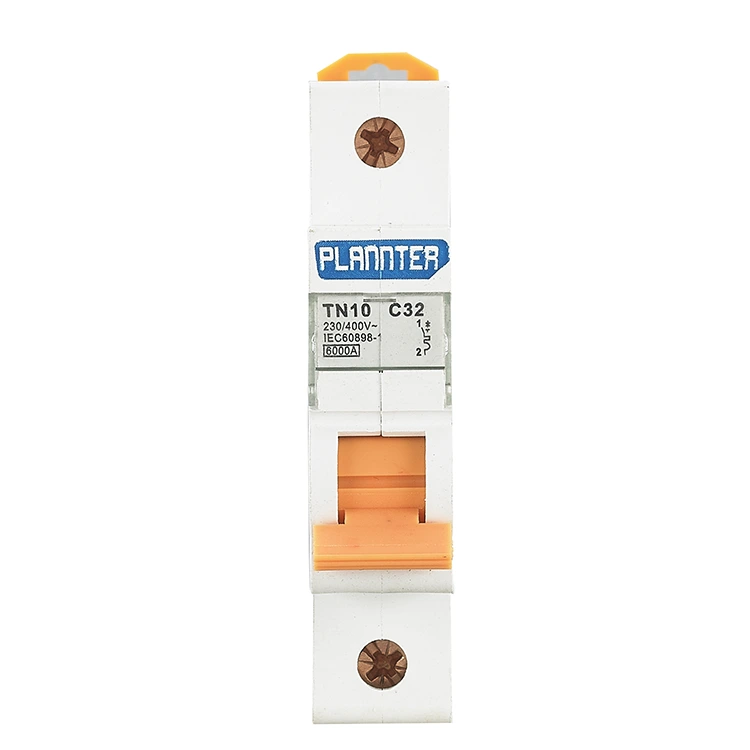

Katkaisijat oikosulkusuojaukseen

Oikosulkusuojatut katkaisijat ovat pienjännitteisiä sähkönjakelulaitteita. Se on varustettu valokaaren sammutuslaitteella, joka suojaa piiriä tehokkaasti. Kotitalous- ja teollisuusympäristöissä katkaisijat ovat samankaltaisia ​​kuin sähkökomponenttien, kuten veitsikytkimien, sulakkeiden ja lämpöreleiden yhdistelmät piirien turvallisen toiminnan varmistamiseksi.

Toimintaperiaate

Katkaisijassa on sisäisesti kaksi ensisijaista suojamekanismia: bimetallinauha, joka on suunniteltu käsittelemään asteittaisia ​​ylikuormituksia, ja sähkömagneettinen käämi, joka on tarkoitettu oikosulkujen käsittelyyn. Varmistaakseen piirin automaattisen katkaisun muutamassa millisekunnissa, laite suorittaa seuraavan toimintajakson, kun se laukeaa:

Välitön tunnistus: Kun oikosulku tapahtuu, katkaisijan sisällä sijaitsevan kelan läpi virtaa valtava virtapiippu.

Magneettisen voiman luominen: Sähkömagneettisen induktion periaatteiden mukaisesti tämä poikkeuksellisen suuri virta tuottaa välittömästi valtavan voimakkaan magneettikentän.

Mekaaninen isku: Tämän magneettikentän tuottama voima toimii kuin raskas vasara ja antaa välittömän iskun laukaisumekanismiin.

Nopea katkaisu: Sähkökoskettimet lentävät väkisin auki millisekunneissa, mikä äkillisesti katkaisee virran ja estää siten johtoja sulamasta äärimmäisen kuumuuden tai syttymisen vuoksi.

Katkaisijanapojen tyypit

1. Yksinapaiset katkaisijat: Oikosulkusuojauksen katkaisimissa on vain yksi kytkentäkosketin, ja niitä käytetään pääasiassa yksivaiheisiin piireihin, kuten kodin valaistuspiireihin tai pistorasiaan.

2. Kaksinapaiset katkaisijat: kaksinapaisissa katkaisijoissa on kaksi kytkentäkosketinta vaihe- ja nollajohtimien ohjaamiseksi. Kaksinapaisia ​​katkaisijoita käytetään yleensä skenaarioissa, joissa sekä vaihe- että nollajohtimia on ohjattava samanaikaisesti, kuten moottoriohjauksissa tai kaksivaiheisissa tehojärjestelmissä.

3. 3-napaiset katkaisijat: 3-napaisissa katkaisijoissa on kolme kytkentäkosketinta, jotka ohjaavat kolmea erillistä vaihejohtoa, kuten kaupallisia ja teollisuuslaitteita, jotka edellyttävät kolmen erillisen voimalinjan samanaikaista ohjausta turvallisen ja tasapainoisen kuormanjaon varmistamiseksi.

Edut

1. Tämä oikosulkusuojauksen katkaisija ottaa käyttöön tavanomaisen 35 mm:n DIN-kiskoon kiinnitysmenetelmän ja ottaa käyttöön erittäin tarkan magneettis-termisen kaksoisvapautusmekanismin, joka kestää hetkellisen käynnistysvirran;

2. Parannettu eristysjärjestelmän suunnittelu, joka estää pitkäaikaisen lämpörasituksen aiheuttaman eristeen vanhenemisen;

3. Nimelliseristysjännite enintään AC400V, ylijännitesuojalla, sopii aurinkosähkön tuotantoon ja monimutkaiseen sähkönjakeluverkkoon;

4. 6A–63A nimellisvirtavaihtoehdot, kompakti ja modulaarinen rakenne vastaamaan asuin valaistusta, pistorasiaa, moottoreita, aurinkosähköjärjestelmiä ja muita erilaisia ​​kuormitustarpeita.

5. Tuote tukee OEM/ODM-palvelua, joka vastaa ulkomaisen jakelun ja tuotemerkin räätälöinnin kysyntään. PUGAO (Plannter Electric) tehdas on läpäissyt ISO9001 kansainvälisen laatujärjestelmän sertifioinnin.

Sovellusskenaariot

PUGAO:n oikosulkusuojattuja katkaisijoita käytetään asuin-, kaupallisissa ja teollisuuden sähköjärjestelmissä, mikä tarjoaa luotettavan suojan monenlaisille asetuksille.

1. Kotitalouksien sähkönjakelujärjestelmät

Käytetään valaistuspiireissä, pistorasioissa ja kodinkoneissa; jos oikosulku johtuu ikääntyneiden johtojen tai laitteen toimintahäiriöistä, ne katkaisivat nopeasti virransyötön estääkseen johtojen palamisen tai tulipalon syttymisen.

2. Kaupallisten rakennusten sähköjärjestelmät

Katkaisijamme sopivat sähkönjakelujärjestelmiin kaupallisissa kohteissa, kuten kauppakeskuksissa, toimistorakennuksissa ja hotelleissa. Sekä pää- että haarapiireissä ne estävät oikosulkuja aiheuttamasta laajoja sähkökatkoja tai laitevaurioita.

3. Teollisuuslaitteet ja tuotantolinjat

Käytetään erityyppisissä teollisuuskoneissa, sähkömoottoreissa ja automatisoiduissa tuotantolinjoissa; ne katkaisevat nopeasti virran laitteistovikojen tai johdotushäiriöiden sattuessa, mikä estää laitevaurioita ja tuotantokatkoksia sekä vähentää ylläpitokustannuksia ja seisokkien riskejä.

4. Virranjakokaapit ja ohjausjärjestelmät

Voidaan asentaa virranjakokaappiin ja ohjauspaneeleihin toimimaan ydinsuojakomponentteina, jotka tarjoavat keskitetyn oikosulkusuojauksen useille piireille. Näitä käytetään yleisesti suunnitteluprojekteissa ja integroiduissa sähkölaitekokoonpanoissa.

5. Korkean oikosulkuvirran ympäristöt

Tämä tuote on ihanteellinen valinta virtapiireihin, jotka sijaitsevat lähellä muuntajia tai virtalähteitä – tai muilla alueilla, joille on ominaista korkea oikosulkuvirta –, joissa tarvitaan korkean katkaisukyvyn omaavia katkaisijoita.

FAQ

K: Ovatko oikosulkusuojaus ja ylikuormitussuoja sama asia?

V: Ei. Vaikka ne on yleensä integroitu samaan katkaisijaan, ne toimivat eri periaatteilla. Ylikuormitussuoja suojaa pitkittyneitä liiallisia kuormituksia vastaan ​​lämmön kerääntymisen perusteella; oikosulkusuojaus suojaa hetkellisesti suurilta virroilta magneettisiin vetovoimiin luottaen.

K: Miksi joidenkin katkaisijoiden teho on 6 kA, kun taas toisten 15 kA?

V: Tämä osoittaa katkaisukyvyn. 6 kA:n luokitus tarkoittaa, että suurin oikosulkuvirta, jonka se voi katkaista turvallisesti, on 6 000 ampeeria. Jos todellinen oikosulkuvirta ylittää tämän arvon, katkaisija voi räjähtää. Kohteet, joissa muuntajakapasiteetti on suurempi, vaativat katkaisijat, joilla on suurempi katkaisukapasiteetti; Ennen valintaa anna PUGAO:n tarjota sinulle ammattimaisia ​​suosituksia tai mukautettu suunnitteluratkaisu.

K: Voinko puhdistaa katkaisijan? Miten minun pitäisi edetä?

V: Kyllä, mutta sinun on varmistettava, että virtalähde on katkaistu kokonaan etukäteen.

Pyyhi pöly kotelosta kuivalla liinalla ja varmista, että pölyhiukkaset eivät pääse pääsemästä valokaaren sammutuskammioon.

Täysin kielletty: Älä käytä kemiallisia liuottimia tai vettä muovikotelon puhdistamiseen, koska se voi heikentää paloa hidastavien materiaalien suorituskykyä tai aiheuttaa sisäisiä oikosulkuja.
