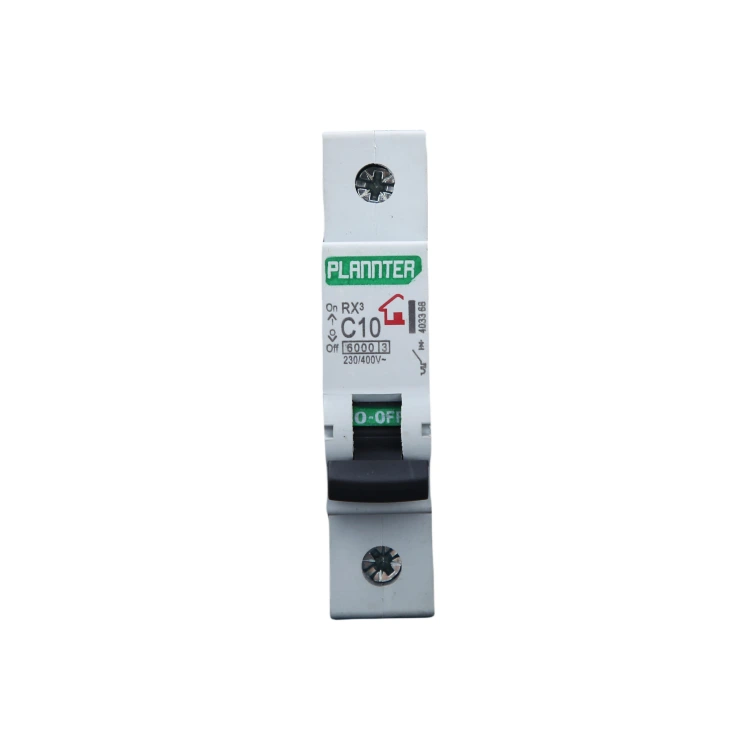

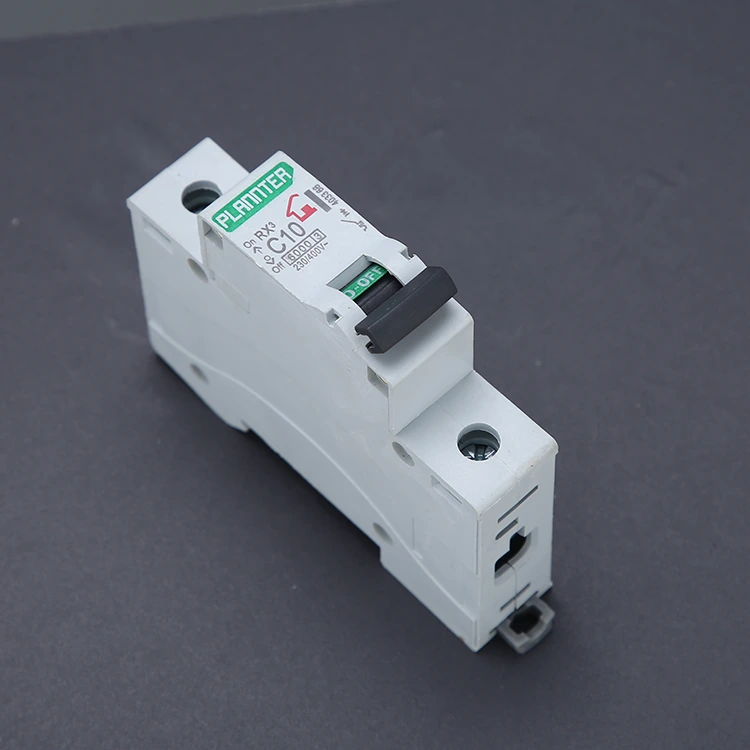

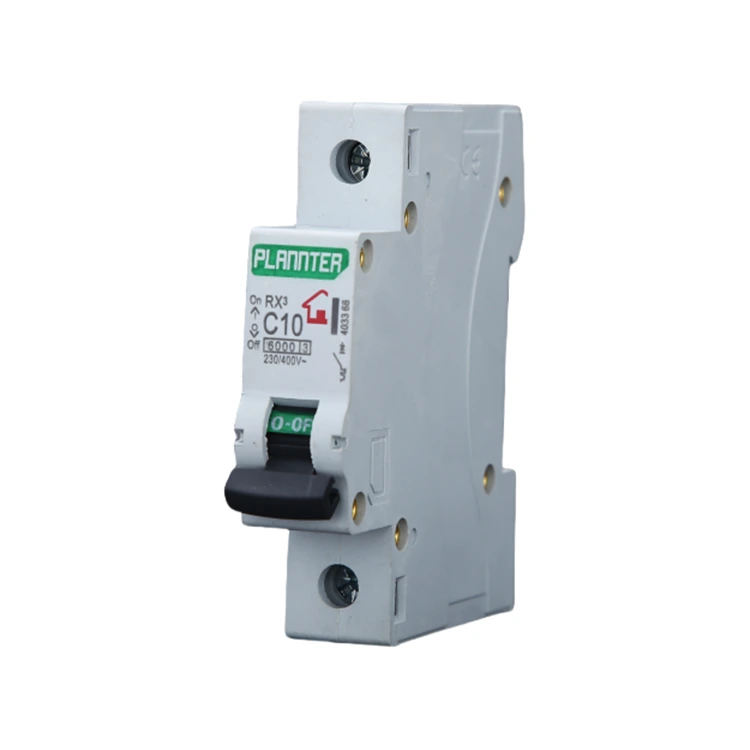

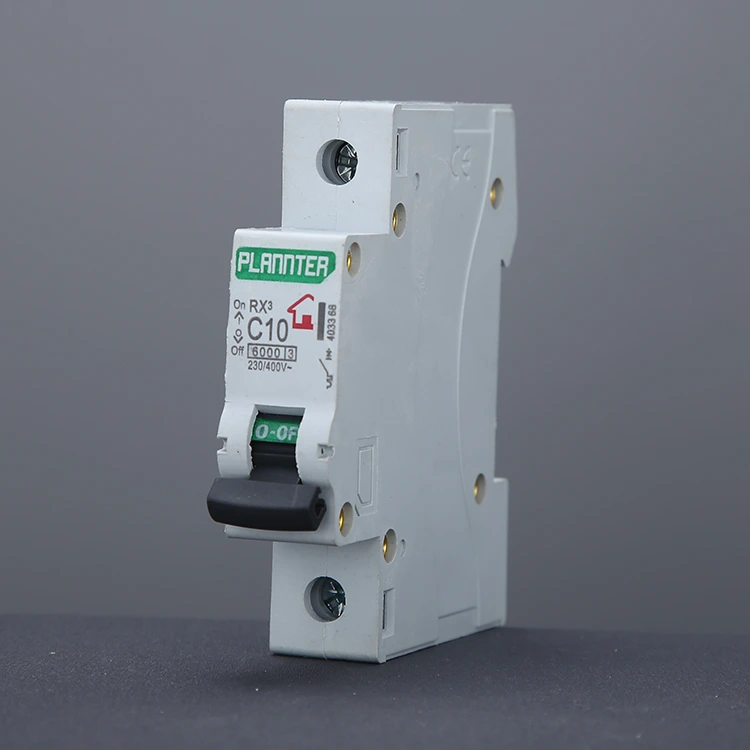

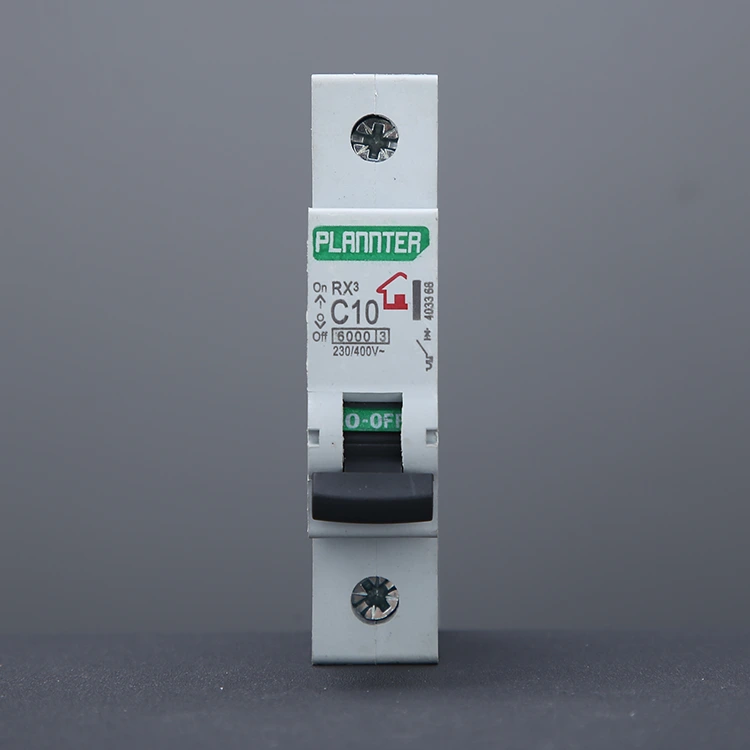

Air-Switch katkaisija

PUGAO (Plannter Electric) on ammattimainen valmistaja ja toimittaja Kiinassa. Air-Switch Circuit Breaker (MCB) tilavuus on vain 1/3 perinteisistä tuotteista (vakio 1P leveys 18mm), tukee kisko-asennusta, vaihtoaikaa voidaan ohjata 2 minuutissa ja läpinäkyvä kuori on kätevä vianmääritykseen. Turvallisuussuorituskyky, ylikuormituslämpölaukaisulla ja oikosulkusammutustekniikalla kaksinkertainen suojaus, valokaaren sammutustekniikka kestää 400 V palautusjännitteen, valokaaren sammutusaika <0,1 sekuntia.

Laaja sopeutumiskyky, ilmakatkaisin soveltuu -5 °C - 40 °C ympäristöön. Taloudelliset edut osoittavat 10 000 käyttökertaa 40 % halvemmalla kuin sulakejärjestelmät. Sovelluksia ovat kotitalous- ja teollisuuspiirien suojaukset, joissa valinnassa on keskityttävä virtaluokitukseen (6A-125A), katkaisukykyyn (6kA kotitalouksille, ≥10kA teollisuuskäyttöön).

Mikä on Air-Switch-virtakatkaisija?

Air-Switch Circuit Breaker on piirin suojauslaite, joka käyttää ilmaa valokaaren sammutusaineena. Se on suunniteltu katkaisemaan automaattisesti virransyöttö ylikuormituksen tai oikosulun sattuessa, mikä takaa sekä johtojen että laitteiden turvallisuuden.

Kun kytkin katkaisee voimakkaan virran, koskettimien väliin muodostuu voimakas, korkean lämpötilan sähkökaari. Jos valokaari ei sammu heti, se voi polttaa kytkimen tai jopa laukaista tulipalon.

Ilmakytkimessä on erityisesti suunniteltu sisäinen valokaaren sammutuskammio. Kun kaari syntyy, se ajetaan tähän kammioon, jossa se segmentoidaan lukuisiin pienempiin kaareihin ja jäähtyy nopeasti ympäröivän ilman vaikutuksesta, mikä johtaa kaaren sammumiseen.

Sovellus

1. Kodinkoneiden suojaus: Pienoiskatkaisijoita käytetään laajalti ilmastointilaitteissa, pesukoneissa ja muissa kodinkoneissa kodin sähkön turvallisuuden takaamiseksi. Suojaa laitteet ja henkilökohtainen turvallisuus.

2. Teolliset sovellukset: Air-Switch Circuit Breakers ovat erittäin tärkeitä teollisuusautomaatiossa, sähköjärjestelmissä ja viestintälaitteissa, ylikuormitus- ja oikosulkusuojauksessa, jotka voivat varmistaa vakaan toiminnan myös monimutkaisissa sähköjärjestelmissä.

Etu

Hyvä turvallisuussuorituskyky: PUGAOlla on oma tekninen tiiminsä ja se käyttää kehittynyttä elektronista ohjaustekniikkaa, jolla on erittäin turvallinen suojatoiminto ja joka voi automaattisesti katkaista virransyötön, kun sähkö on epänormaalia, mikä estää tehokkaasti tulipalot ja muut onnettomuudet.

Helppo asennus ja huolto: kompakti ja kätevä, asennetaanpa sitten uusia laitteita tai kunnostetaan virtapiirejä, se on helppo ja nopea päivittäiseen huoltoon ja vaihtoon.

Vahva sovellettavuus: Air-Switch katkaisijat voidaan räätälöidä eri sähköjärjestelmien tarpeiden mukaan, mukaan lukien tekniset parametrit, merkit jne.

Käyttösuositukset

1. Valitse oikea nimellisvirta

Ilmakatkaisijan nimellisvirran tulee olla ≥ 1,2 - 1,5 kertaa todellinen kuormitusvirta. Liian alhaisen luokituksen valitseminen voi johtaa toistuviin laukaisuihin, kun taas liian korkean luokituksen valitseminen vaarantaa suojausherkkyyden. Anna projektisi tarkat tiedot, niin PUGAO arvioi tarpeitasi ja suosittelee sopivaa ratkaisua.

2. Valitse sopiva laukaisukäyrä kuorman perusteella

Tyyppi B: Valaistus ja resistiiviset kuormat

Tyyppi C: Yleiskäyttöiset laitteet, pistorasiat ja pienet moottorit

Tyyppi D: Laitteet, joissa on suuret käynnistysvirrat ja suuret moottorit

Jos olet epävarma, aseta etusijalle C-käyrä, sillä se tarjoaa suurimman monipuolisuuden.

3. Oikea asennus

ACB:tä asennettaessa se on asennettava tavalliseen DIN-kiskoon. Johdinliittimet on kiristettävä tiukasti löystymisen ja myöhemmän ylikuumenemisen estämiseksi. Käytä johtoja, jotka täyttävät määritellyt mittavaatimukset (esim. 32 A:n nimellisarvolle suositellaan langan poikkileikkausta ≥ 4 mm²).

Suositeltu asennusympäristö: Asenna kuivaan, hyvin ilmastoituun jakelulaatikkoon. Vältä altistumista korkeille lämpötiloille, kosteudelle tai syövyttäville ympäristöille; asenna tarvittaessa ylimääräinen suojakotelo.

4. Vältä pitkäkestoista käyttöä täydellä kuormalla

Todellinen käyttövirta on suositeltavaa pitää 70–80 %:n sisällä nimellisarvosta. Pitkäaikainen käyttö täydellä kuormalla voi johtaa liialliseen lämpötilan nousuun ja käyttöiän lyhenemiseen.

Yleiset viat ja vianetsintä

Ilmakytkinten katkaisijoiden viat johtuvat tyypillisesti ylikuormituksesta, huonosta johdotuksesta tai väärästä tuotevalinnasta. Varmistamalla oikea tuotevalinta, oikea asennus ja säännölliset tarkastukset yli 90 % mahdollisista ongelmista voidaan välttää tehokkaasti.

Tuotetoimituksen ohella annamme kattavia asennus-, käyttö- ja huoltosuosituksia. seuraava luettelo yleisistä ongelmista on hyödyllinen viite.

1. Toistuva laukaisu

Oire: Kun suuritehoisia laitteita on käytetty jonkin aikaa, katkaisija laukeaa automaattisesti ja kytkin tuntuu tuntuvan lämpimältä kosketettaessa.

Syyt:

Liiallinen kuormitus: Piirissä toimivien laitteiden kokonaisvirta ylittää katkaisijan nimellisvirtakapasiteetin.

Korkea ympäristön lämpötila: Huono lämmönpoisto jakokotelon sisällä saa katkaisijan sisäiset lämpöanturikomponentit laukeamaan ennenaikaisesti.

Ratkaisu: Vähennä samaan piiriin kytkettyjen suuritehoisten laitteiden määrää jakaaksesi kuorman.

Jos kuormitus on todella tarpeen ja nykyiset johdotustiedot sen sallivat, päivitä katkaisijaan, jolla on korkeampi virtaluokitus.

2. Välitön laukaisu

Oire: Välittömästi katkaisijan sulkemisen tai tietyn laitteen kytkemisen jälkeen katkaisija laukeaa välittömästi – usein siihen liittyy kova pamaus tai näkyvä kipinä.

Syyt:

Linjan oikosulku: Jännitteellinen johto on joutunut suoraan kosketukseen nollajohtimen kanssa.

Vaurioitunut laite: Yhdessä liitetyssä laitteessa on tapahtunut sisäinen sähkökatkos tai oikosulku.

Ratkaisu: Älä yritä pakottaa katkaisijaa kiinni toistuvasti. Irrota kaikki kyseiseen piiriin kytketyt laitteet ja yritä sitten sulkea katkaisin uudelleen.

Jos katkaisin ei enää laukea, se tarkoittaa, että jokin laitteista on viallinen; Jos se laukeaa edelleen, se viittaa siihen, että seinään upotettu johdotus on vaurioitunut, mikä vaatii ammattisähköasentajan tarkastuksen.

3. Vipu ei nollaudu

Oire: Kompastumisen jälkeen vipu tuntuu löysältä tai löysältä; kun se työnnetään "ON"-asentoon, se ponnahtaa välittömästi takaisin "OFF"-asentoon.

Syyt:

Vika ei poistunut: Oikosulku tai vakava ylikuormitus on edelleen olemassa linjassa; katkaisijan "vapaalaukaisu" -mekanismi kytkeytyy tarjoamaan suojaa.

Sisäinen mekanismivaurio: Äärimmäisen oikosulkutapahtuman jälkeen sisäiset koskettimet ovat saattaneet hitsata yhteen tai mekaaniset jouset ovat saaneet kärsiä väsymisvaurioista.

Ratkaisu: Tarkista ensin, onko jäännösvirtalaitteen (RCD) nollauspainike ponnahtanut ulos.

Jos katkaisijaa ei voida sulkea ulkoisten vikojen poissulkemisen jälkeen, se tarkoittaa, että itse katkaisija on vaurioitunut ja se on vaihdettava.

4. Liittimen ylikuumeneminen tai kotelon värjäytyminen

Oire: Havaitaan palaneen hajun tai katkaisijan johtoliittimien ympärillä oleva muovikotelo näyttää kellastuneelta tai mustalta.

Syyt:

Löysät liitokset: Tämä on vaarallisin vaara. Jos ruuveja ei kiristetä kunnolla, kosketusvastus kasvaa, mikä aiheuttaa äärimmäistä lämpöä.

Virheellinen johdinmitta: Liian ohuiden johtojen käyttö johtaa lämmön siirtymiseen suoraan katkaisijaan.

Ratkaisu: Katkaise virransyöttö välittömästi! Leikkaa pois johtojen palaneet päät, kuori eristys uudelleen ja kiristä ruuvit tiukasti. Jos katkaisijan kotelo on vääntynyt lämmön vaikutuksesta, koko yksikkö on vaihdettava.

5. Selkeä surina käytön aikana

Oire: Käydessään katkaisija lähettää heikkoa, mutta jatkuvaa sähkömagneettista surinaa (tyypillistä vaihtovirtavirroille).

Syyt:

Sähkömagneettinen mekanismi Tärinä: Sisäinen sähkömagneettinen ankkuri on epätasainen tai mekanismiin on päässyt vieraita esineitä.

Suuri virtakuorma: Käytettäessä lähes täydellä teholla magneettikenttävoimat saavat sisäiset komponentit resonoimaan hieman.

Ratkaisu: Hyvin heikko surina on yleensä normaalia. Jos ääni on kuitenkin kova tai voimakas – varsinkin jos siihen liittyy ylikuumenemista – se tarkoittaa, että sisäiset komponentit ovat vanhenemassa. yksikön vaihto on suositeltavaa.
