32A korkean katkaisijakapasiteetin minikatkaisija

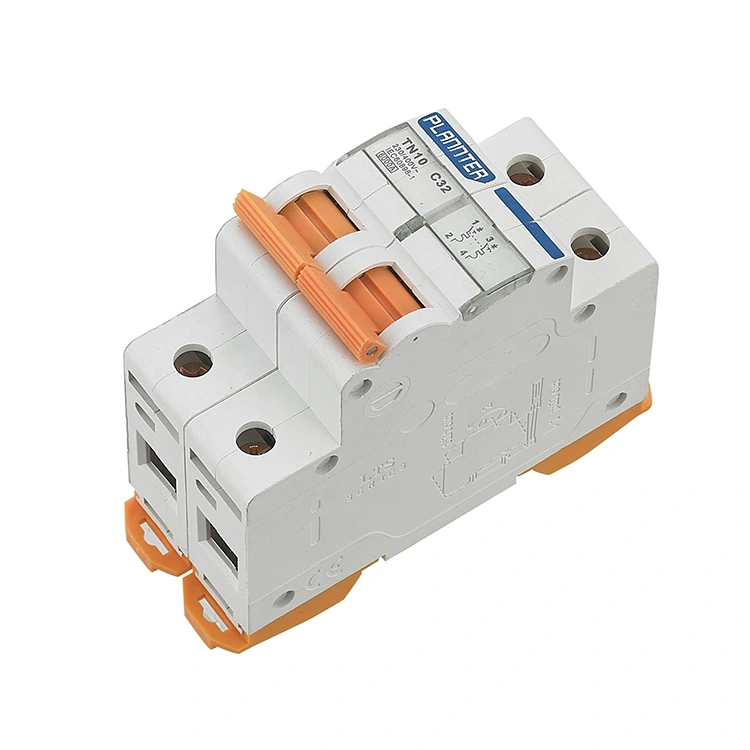

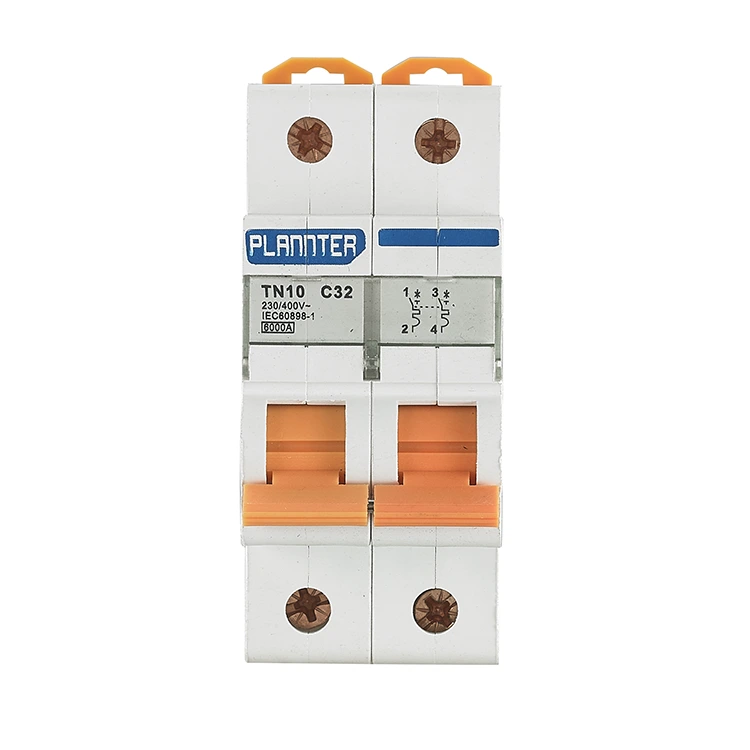

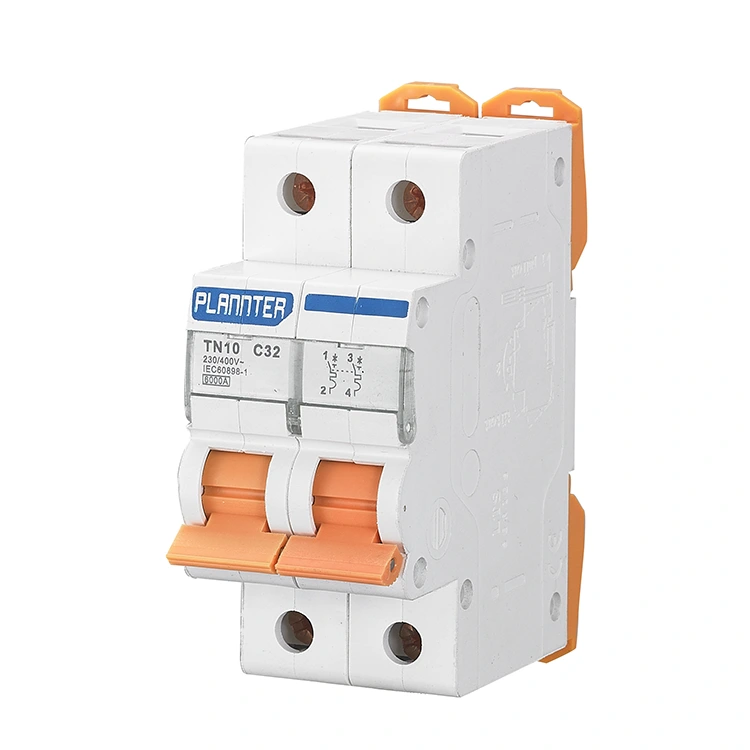

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker on suojalaite, joka ohjaa molempia napoja (Fire ja Zero) samanaikaisesti. Verrattuna yksinapaiseen katkaisijaan, joka katkaisee vain Fire-johdon, se toteuttaa piirin täydellisen eristämisen ja tarjoaa korkeamman turvallisuustason. Kun piirissä tapahtuu ylikuormitus- tai oikosulkuvika, tuote reagoi nopeasti ja katkaisee molempien navojen virtapolun synkronisesti, mikä estää tehokkaasti mahdolliset turvallisuusriskit, joita latautunut nollalinja voi aiheuttaa.

Tuotteen nimellisvirta-alue on 6A - 63A, mikä kattaa useimpien sovellusskenaarioiden tarpeet. Katkaisukapasiteetti on jopa 6kA, mikä varmistaa, että vikavirta voidaan edelleen katkaista luotettavasti vakavan oikosulun sattuessa.

Mikä on 32A korkean katkaisukapasiteetin minikatkaisija?

32A High Breaking Capacity Mini Circuit Breaker on pienjännitesuojalaite, jonka nimellisvirta on 32 ampeeria ja korkea oikosulkukatkaisukapasiteetti; se on ensisijaisesti suunniteltu suojaamaan sähköpiirejä, jotka toimivat ympäristöissä, joille on ominaista korkea vikavirta.

Kuten tavalliset katkaisijat, se suojaa 32 ampeerin virtapiirejä (vastaa tyypillisesti 6 mm² tai 10 mm² kaapelointia) ja sopii sovelluksiin, kuten ilmastointilaitteisiin, vedenlämmittimiin tai pienimuotoisiin teollisuuslaitteisiin.

Termi "katkaisukyky" viittaa virran enimmäissuuruuteen, jonka tämä katkaisija voi turvallisesti katkaista oikosulkuvian aikana ilman vaurioita - erityisesti ilman, että koskettimet hitsautuvat yhteen, räjähtävät tai syttyvät tuleen.

Vakiokatkaisijoiden katkaisukapasiteetti on tyypillisesti 4,5 kA tai 6 kA, kun taas korkean katkaisukyvyn mallien luokitus on 10 kA tai suurempi.

Vakavan oikosulun sattuessa hetkellinen virta voi nousta jopa 8 000 A:iin. Jos tällaisessa tilanteessa käytettäisiin tavallista 6 kA:n katkaisijaa, laite voisi mahdollisesti räjähtää; 10 kA:n suuren katkaisukapasiteetin katkaisija voisi kuitenkin katkaista virransyötön turvallisesti ilman vaurioita.

Sovellus:

Asuntojen sähkönjakelujärjestelmä: kodin jakelulaatikon pääkytkimenä tai haarapiirin suojana kodin sähkönkulutuksen turvallisuuden varmistamiseksi.

kaupallinen: Tätä 32A High Breaking Capacity Mcb:tä käytetään valaistuksessa ja pistorasiapiireissä ostoskeskuksissa, toimistorakennuksissa ja hotelleissa luotettavan vuodon- ja ylikuormitussuojauksen takaamiseksi.

Teolliset ympäristöt: käytetään kytkentäkaapeissa, jakelukoteloissa ja muissa laitteissa yksivaiheisten moottoreiden ja muiden tärkeiden kuormien suojaamiseen.

Julkiset tilat: tällä 32A High Breaking Capacity McB:llä on keskeinen suojaava rooli koulujen, sairaaloiden, asemien ja muiden julkisten paikkojen sähkönjakelujärjestelmässä

Väliaikainen virtalähde: Tarjoa turvasuojaus rakennustyömailla, ulkoilussa ja muissa tilapäisissä virransyöttötilanteissa

Missä skenaarioissa suosittelemme korkean katkaisukapasiteetin katkaisijoiden valitsemista?

1. Transformers- tai jakeluhuoneiden läheisyys

Periaate: Mitä lähempänä laite on virtalähdettä, sitä suurempi on mahdollinen oikosulkuvirta. Muuntajan lähdössä oikosulkuvirta voi helposti ylittää 10 kA.

Riski: Vakiokatkaisijat eivät kestä tällaisia ​​kuormituksia; siksi suuren katkaisukyvyn katkaisijoita on käytettävä ensisijaisena puolustuslinjana.

2. Teollisuuden sähköverkot ja pitkät kaapelit

Periaate: Teollisuuskiskot ovat kestäviä ja niillä on pieni impedanssi, mikä johtaa valtavaan oikosulkuenergiaan.

Riski: Vakiokytkimillä ei useinkaan ole riittävää valokaaren sammutuskykyä; tämä valokaaren sammuttamisen epäonnistuminen voi johtaa tulipaloihin jakokaapin sisällä.

3. Cascaded Protection

Periaate: Monitasoisissa virranjakelujärjestelmissä ylävirran katkaisijat vaativat suuremman katkaisukapasiteetin kestämään alavirran laitteista takaisin heijastuvan energian.

Riski: Selektiivisen suojauksen varmistamiseksi järjestelmän liitinpäässä olevat katkaisijat vaativat usein myös päivitystä suuremman katkaisukapasiteetin malleihin.

FAQ

K: Soveltuuko 32A korkean katkaisukapasiteetin katkaisija moottorin käynnistyskuormille?

V: Kyllä, jos oikea laukaisukäyrä on valittu. Induktiivisille kuormille, kuten sähkömoottoreille, suosittelemme valitsemaan D-tyypin laukaisukäyrän. Tämä varmistaa, että katkaisija ei laukea, kun moottori tuottaa käynnistysvirran, joka on 5-8 kertaa sen nimellisarvo; samanaikaisesti hyödyntämällä sen suurta katkaisukykyä se tarjoaa korkeimman tason turvallisuussuojan moottorin sisäisen oikosulkuvian varalta.

K: Miksi PUGAO:n 32A katkaisija osoittaa alhaisemman lämpötilan nousun raskaan kuormituksen aikana?

V: Lämpötilan nousu on kriittinen mittari suurvirtakatkaisijoiden laadun arvioinnissa. Käytämme täysin automatisoitua pistehitsausprosessia sisäisten virtaa kuljettavien komponenttien kiinnittämiseen, mikä johtaa erittäin alhaiseen kosketusresistanssiin.

Yhdessä lämmönpoistoa varten optimoituun sisäiseen ilmavirtaussuunnitteluun sisäinen lämmöntuotanto jää selvästi kansainvälisten standardien rajojen alapuolelle – jopa käytettäessä täydellä 32 A:n kuormalla. Tämä pidentää merkittävästi sekä katkaisijan että johdineristyksen käyttöikää.

K: Voidaanko 32A High Breaking Capacity Mini Circuit Breaker asentaa tavalliseen kotitalouskoteloon?

V: Ehdottomasti. Siinä on standardi 18 mm:n modulaarinen rakenne ja se on yhteensopiva 35 mm:n DIN-kiskoasennusjärjestelmien kanssa. Vaikka se tarjoaa teollisuustason suojaustehoa, se säilyttää kompaktin muodon.
