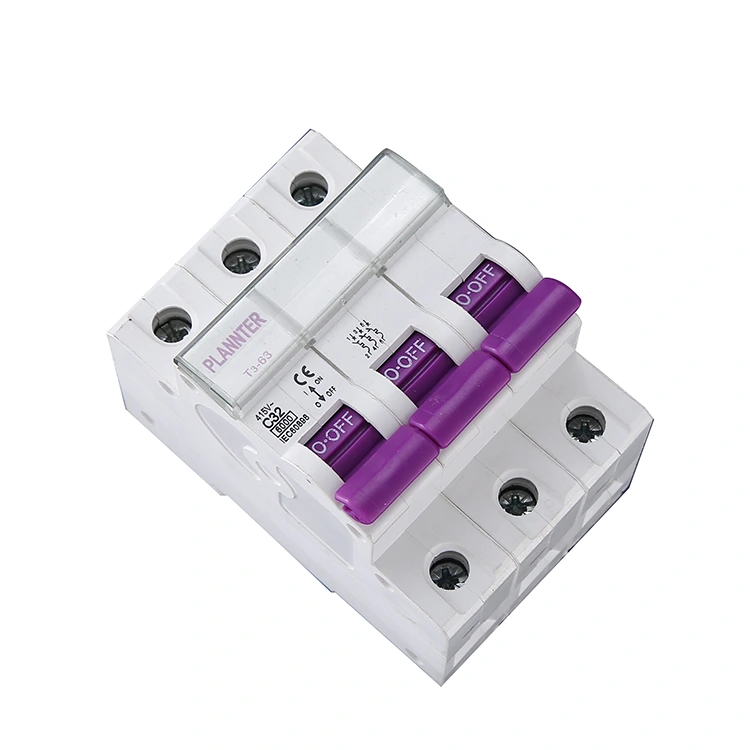

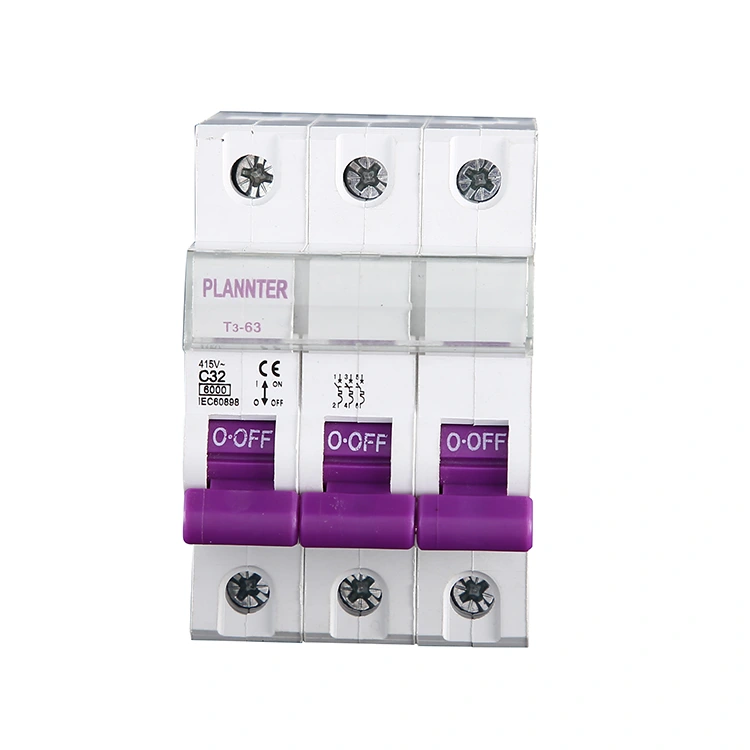

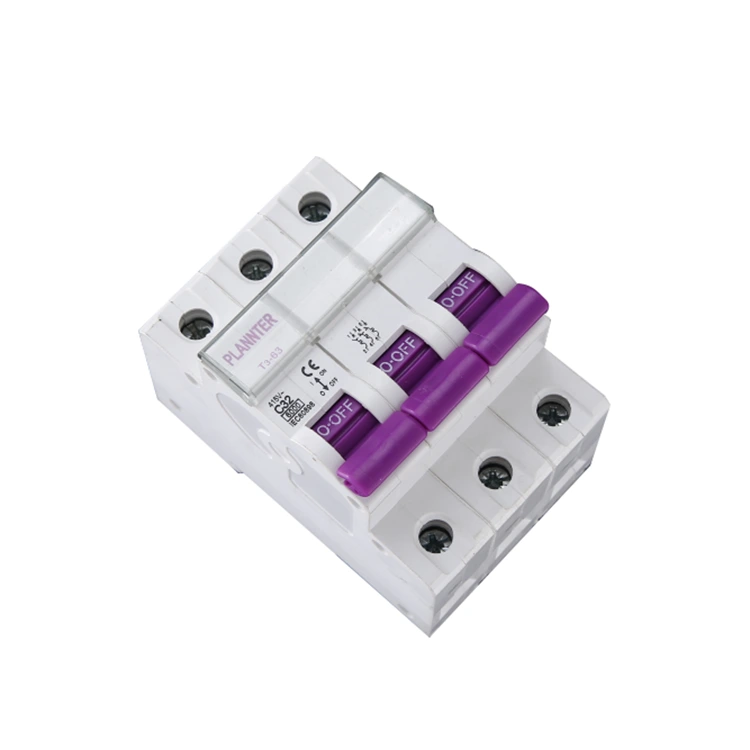

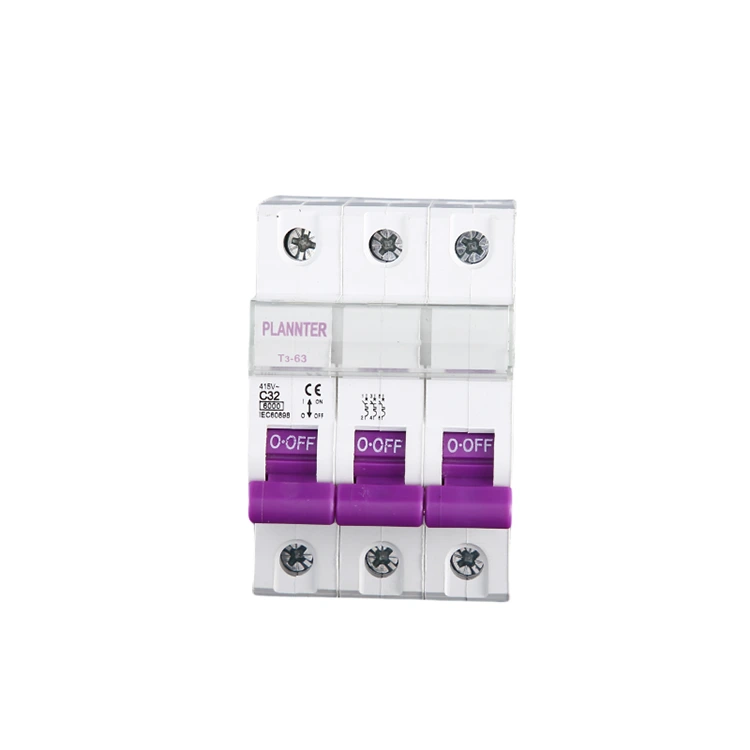

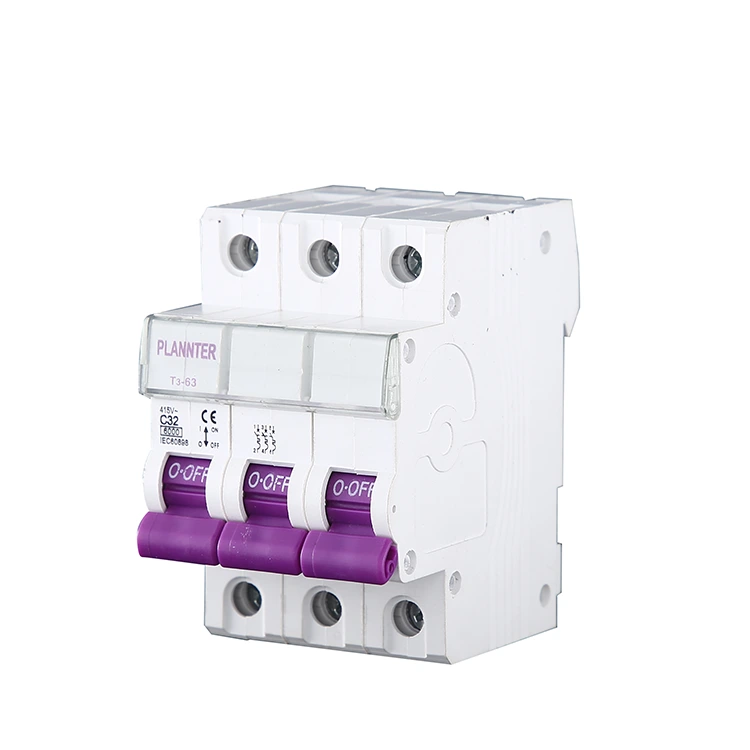

3-napainen AC-katkaisin

3-napainen AC Circuit Breaker kuuluu pienjännitesähkölaitteiden luokkaan, jota käytetään laajasti teollisuudessa, kaupallisessa ja siviiliteollisuudessa, suunniteltu kolmivaiheisiin piireihin, ja se voi olla virran poikkeavuuksissa, kuten ylikuormituksessa, oikosulkutilanteessa, joka katkaisee virtapiirin automaattisesti laitteiden ja henkilökunnan turvallisuuden suojaamiseksi. Valitse PUGAO (Plannter Electric) valmistajaksesi ja saat suoraan tehtaan hinnan.

Tuotteen ominaisuudet

1. Kolmivaiheinen synkroninen ohjaus

Tämä 3-napainen vaihtovirtakatkaisija pystyy samanaikaisesti kytkemään tai irrottamaan kolmivaiheiset L1-, L2- ja L3-virtajohdot. Jos vika ilmenee jossakin yksittäisessä vaiheessa, laite laukaisee samanaikaisen virrankatkaisun kaikissa kolmessa vaiheessa, mikä estää laitevauriot, jotka aiheutuvat toiminnasta vaihekatkostilassa.

2. Ylikuormitus- ja oikosulkusuojaus

Ylikuormitussuojaus: Käyttää lämpölaukaisua ottamaan huomioon jatkuvat liialliset virtaolosuhteet.

Oikosulkusuojaus: Käyttää magneettista laukaisua keskeyttääkseen välittömästi korkeavirtaiset viat.

Valitsemalla tämän edistyneen tuotteen varmistat kattavan suojauksen sähköpiireillesi.

3. Parannettu laitteiden käyttöturvallisuus

Tämä tuote vähentää kolmivaiheisiin jännitteen epätasapainoon liittyviä riskejä, suojaa kriittisiä laitteita, kuten moottoreita ja kompressoreja, ja vähentää tehokkaasti laitevaurioista ja seisokeista aiheutuvia kustannuksia.

4. Modulaarinen suunnittelu ja asennus

PUGAO-tuotteissa on DIN-kiskoasennusrakenne, joka mahdollistaa saumattoman integroinnin virranjakelukaappiin tai ohjauspaneeleihin. Tämä mahdollistaa tehokkaan eräasennuksen ja huollon suunnitteluprojekteissa.

Tärkeimmät parametrit ja tekniset tiedot

Kun ostat tai valitset tuotetta, voit tarkistaa seuraavat parametrit 3-napaiselle AC Circuit Breakerille erityisten projektivaatimustesi perusteella tai ottaa yhteyttä meihin kehittääksemme tarpeisiisi räätälöidyn kokonaisvaltaisen ratkaisun.

Nimellisjännite (Ue): Tyypillisesti 380 V, 400 V tai 415 V AC (kolmivaihejärjestelmille).

Nimellisvirta (in): Yleisiä luokituksia ovat 16A, 32A ja 63A; suurvirtamalleja on saatavana 100A tai 125A asti.

Katkaisukapasiteetti (Icn): Esimerkiksi 6kA tai 10kA. Koska kolmivaiheiseen tehoon liittyy korkeampi energiataso, on suositeltavaa priorisoida 10 kA:n erittely turvallisuuden parantamiseksi.

Laukaisukäyrä:

Tyyppi C: Soveltuu toimistorakennuksiin, valaistusjärjestelmiin tai yleiseen kaupalliseen sähkönjakoon.

Tyyppi D: Suunniteltu erityisesti moottorin käynnistyssovelluksiin, ja se kestää hetkellisiä käynnistysvirtoja, jotka ovat 10-14 kertaa nimellisvirtaa.

Käyttöön liittyvät varotoimet

1. Sähköjärjestelmät ovat erittäin monimutkaisia. Turvallisuussyistä pätevän teknikon tulee suorittaa 3-napaisten vaihtovirtakatkaisijoiden käyttö ja asennus. Esimerkiksi käytön aikana irrota ensin kuormapuolen virransyöttö ja sitten toisio- ja tertiäärinen puoli.

2. Noudata tiukasti toimintaohjeita käytön aikana. Jos syntyy tilanne, joka vaikuttaa sähköjärjestelmän normaaliin toimintaan, ryhdy välittömästi hätätoimenpiteisiin.

3. Onnistuneen asennuksen jälkeen katkaisija toimii normaalisti. Käytön aikana tarkkaile ajantasaisia ​​tietoja nopeasti ja suorita määräajoin tarkastuksia ja huoltoja.

Milloin 3-napainen AC-katkaisija vaaditaan?

Ammattimaisena valmistajana ja toimittajana PUGAO tarjoaa myös 1-napaisia ​​(1P) ja 2-napaisia ​​(2P) katkaisijoita; Tuotteen valinnassa on kuitenkin käytettävä 3-napaista (3P) katkaisijaa, kun käsitellään kolmivaiheisia sähkölaitteita tai kolmivaiheisia voimalinjoja. Alla on suosituksemme tiettyjä skenaarioita varten:

1. Kolmivaihemoottorilaitteet

Esimerkkejä ovat teollisuusmoottorit, vesipumput, ilmakompressorit jne.

Syy:

Kolmivaihemoottorit vaativat samanaikaisen virransyötön kaikissa kolmessa vaiheessa. Jos vain yksi vaihe katkaistaan ​​muiden pysyessä aktiivisina, moottori toimii "vaihekatkos"-tilassa; tämä johtaa väistämättä moottorin loppuunpalamiseen, mikä johtaa merkittäviin taloudellisiin menetyksiin.

2. Kolmivaiheiset virtalähdejärjestelmät

Esimerkkejä ovat tehtaan sähkönjakelujärjestelmät, kaupalliset kolmivaihejohdotukset, kolmivaiheiset jakelukaapit jne.

Syy:

Perustelu tässä heijastelee edellä mainitun laiteluokan: kolmivaihejohdot on kytkettävä päälle ja pois synkronisesti. Jos jossakin yksittäisessä vaiheessa tapahtuu poikkeama, koko piiri on irrotettava kattavan, synkronoidun kolmivaiheisen suojauksen varmistamiseksi.

3. Tehokkaat teollisuus- tai kaupalliset laitteet

Esimerkkejä ovat keskusilmastointijärjestelmät, teollisuuden lämmityslaitteet, automatisoidut tuotantokoneet jne.

Syy:

Tällaiset laitteet kuluttavat tyypillisesti paljon tehoa ja luottavat kolmivaiheiseen syöttöön; näin ollen se vaatii vakaan ja tasapainotetun kolmivaihevirran toimiakseen oikein.

4. Muut skenaariot, jotka edellyttävät suojausta vaiheen menetysvaurioilta

Tällaisia ​​laitteita koskevissa projekteissa 1P- tai 2P-katkaisijoiden käyttö – 3P-yksikön sijaan – luo riskin: jos yksi vaihe katkeaa ja muut jäävät jännitteiksi, laite jatkaa toimintaansa, vaikkakin vaarantuneessa ja epänormaalissa tilassa.

Ota yhteyttä PUGAO:hon erityisiä ratkaisusuunnittelua ja teknisiä tukipalveluja varten.

FAQ

K: Tarjoaako PUGAO räätälöintipalveluita?

V: Kyllä, tarjoamme räätälöityä palvelua. Kiinalaisena 3-napaisen vaihtovirtakatkaisijan valmistajana, jolla on 14 vuoden ammatillinen kokemus tehtaalla, voit mukauttaa parametrit, kuten nimellisvirran, katkaisukapasiteetin ja asennustavan erityistarpeiden mukaan.

K: Mitä teknisiä parametreja minun on nähtävä?

V: 1. Nimellisvirta - täytyy vastata kuorman todellista käyttövirtaa;

2. Nimelliskäyttöjännite - on oltava sama kuin järjestelmän jännitetaso;

3. Oikosulkukatkaisukyky - On oltava suurempi kuin odotettu oikosulkuvirta asennuskohdassa.
