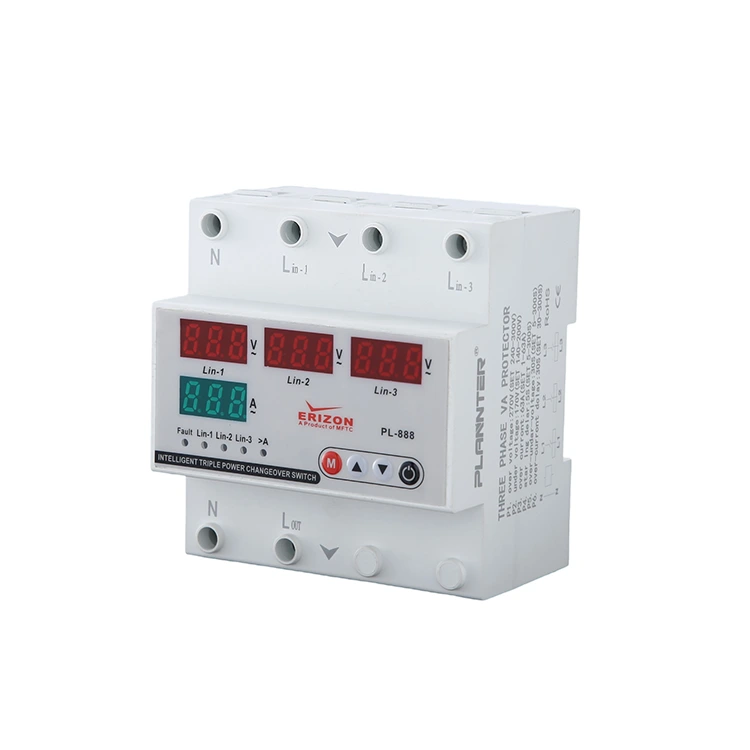

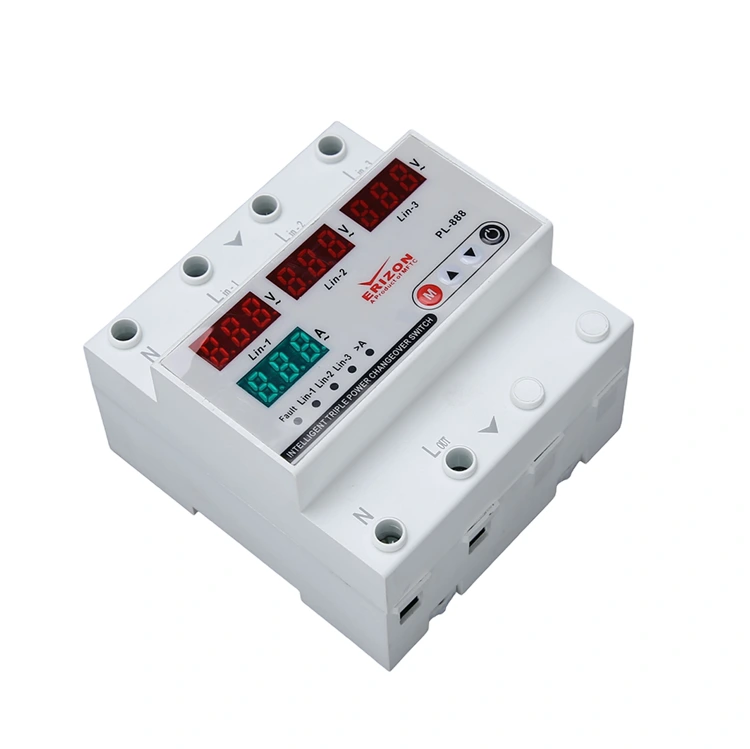

3-vaiheinen nelinäyttöinen jännitesuoja

Tässä 3-vaiheisessa neljän näytön jännitesuojassa on ylijännite, alijännite ja ylivirta. Erikoismittaussirun käyttö varmistaa, että sähköisten parametrien, kuten tehon ja energiankulutuksen, mittausvirhe on ±1 %. Se on varustettu kahden näytön LCD-näytöllä reaaliaikaista seurantaa, virta- ja jännitearvoja varten. Ja se voi myös mukauttaa yli-/alijännitekynnystä, ylivirta-arvoa ja toiminnan viiveaikaa vastaamaan eri skenaarioiden sovellusvaatimuksia.

Edut

1. Suojaa sähkölaitteita ja pidennä sähkölaitteiden käyttöikää: nykyaikaiset kodinkoneet, kuten jääkaapit, ilmastointilaitteet, televisiot, tietokoneet ja niin edelleen. Ylijännite, joka voi polttaa piirilevyn, moottorin tai muut laitteen ydinkomponentit tai jopa aiheuttaa tulipalon. Ylijännite: voi polttaa piirilevyn, moottorin tai muita laitteen ydinosia. Esimerkiksi tietokoneen tehomoduulit tai ilmastointilaitteiden kompressorit ovat alttiita ylikuumenemaan ylijännitteellä ja jopa aiheuttavat tulipaloja. Alijännite: Se voi aiheuttaa sen, että laite ei käynnisty normaalisti tai se voi toimia epätasaisesti. Asentamalla kolmivaiheisen neljän näytön jännitesuojan voit nopeasti katkaista virransyötön epänormaalin jännitteen sattuessa, mikä estää suurien laitteiden, palvelimien ja niin edelleen vahingoittumisen.

2. Paranna sähköturvallisuutta ja ehkäise turvallisuusonnettomuuksia: Epänormaali jännite ei ainoastaan ​​vahingoita sähkölaitteita, vaan voi myös aiheuttaa turvallisuusonnettomuuksia. Esimerkiksi liiallinen jännite voi heikentää johtimien eristystä, mikä lisää oikosulun tai tulipalon vaaraa. Alijännite johtaa moottorin ylikuumenemiseen, mikä aiheuttaa linjan ylikuormituksen tai sähköpalon.

3. Kustannustehokas, edullinen: 3-vaiheinen neljän näytön jännitesuoja on edullinen, helppo asentaa ja alhaiset ylläpitokustannukset. Jos et asenna, tämä laite on olemassa sähkökorjaus- tai vaihtokulujen aiheuttaman epänormaalin jännitteen vuoksi. Lisäksi tässä suojassa on automaattinen palautustoiminto, joka vähentää käyttäjän manuaalista käyttöä ja on turvallisempaa ja kätevämpää.

Varmista teollisten ja kaupallisten sähköjärjestelmienne pitkäikäisyys3-vaiheinen nelinäyttöinen jännitesuoja. Tämä kestäviin kolmivaiheisiin verkkoihin suunniteltu laite yhdistää tarkan mittauksen nopeaan suojaukseen. Hyödyntämällä erityistä mittaussirua se takaa korkean tarkkuuden tehon ja energian seurannassa, mikä tekee siitä kriittisen komponentin kalliiden koneiden ja infrastruktuurin vaurioitumisen estämisessä.

Tärkeimmät toiminnot ja ominaisuudet

Mitä 3-vaiheinen nelinäyttöinen jännitesuoja tekee?

Pohjimmiltaan se toimii sähkönjakelukotelosi "suojana". Se valvoo jatkuvasti virransyöttöä ja katkaisee automaattisesti sähkön, jos havaitaan vaarallisia olosuhteita. Tämä estää kalliit korjaukset ja parantaa turvallisuutta vähentämällä jännitteen epävakauteen liittyviä riskejä.

Mitä "neljänäyttöinen" tarkoittaa?

Laite on varustettu kahden näytön LCD-liitännällä, joka tarjoaa reaaliaikaisen näkyvyyden kriittisistä sähköparametreista. "Neljänäyttö" tarkoittaa tyypillisesti seuraavien laitteiden samanaikaista valvontaa:

• Jännite (V):Reaaliaikainen verkkojännitteen valvonta.
• Nykyinen (A):Virran virtauksen valvonta ylikuormituksen estämiseksi.
• Teho/energia:Kulutuksen seuranta erittäin tarkasti (±1 % virhemarginaali).
• Tilailmaisimet:Suojaustilojen visuaalinen vahvistus (päällä/pois/vika).

Mitkä ovat tärkeimmät suojausparametrit?

The3-vaiheinen nelinäyttöinen jännitesuojatarjoaa kattavan suojan kolmea yleisintä sähkövaaraa vastaan:

• Ylijännitesuoja:Estää piirilevyjen, moottoreiden ja ydinkomponenttien (esim. AC-kompressoreissa tai palvelimissa) palamisen jännitepiikkien aiheuttamana.
• Alijännitesuojaus:Estää moottoreiden ylikuumenemisen ja palamisen alhaisen jännitteen takia, mikä voi aiheuttaa epäsäännöllistä käyntiä tai käynnistymishäiriötä.
• Ylivirtasuojaus:Suojaa linjan ylikuormitukselta, joka voi johtaa eristyksen heikkenemiseen ja sähköpaloihin.

Asennus ja käyttö

Miten se asennetaan?

Tämä suoja on suunniteltu kodin ja teollisuuden sähkönjakelulaatikoiden vakiokomponentiksi. Se on kompakti, helppo asentaa ja vaatii vähän huoltoa. Kun se on asennettu, se toimii automaattisesti, mikä vähentää manuaalisten toimenpiteiden tarvetta.

Mitä 4P tarkoittaa?

"4P" tarkoittaa4-napainen. Kolmivaiheisessa järjestelmässä tämä tarkoittaa, että kytkin yhdistää ja suojaa kaikki kolme vaihetta (L1, L2, L3) sekä nollalinjaa (N). Tämä varmistaa koko kolmivaiheisen piirin täydellisen eristyksen ja suojauksen.

Onko se säädettävissä?

Kyllä, joustavuus on keskeinen ominaisuus3-vaiheinen nelinäyttöinen jännitesuoja. Käyttäjät voivat mukauttaa asetuksia vastaamaan tiettyjä sovellusvaatimuksia, mukaan lukien:

• Kynnyksen säätö:Aseta tietyt yli- ja alijänniterajat.
• Ylivirta-arvo:Määritä laukaisun nykyinen raja.
• Toiminnan viive:Määritä viive ennen laitteen laukaisua tai nollausta välttääksesi häiritsevät laukaisut tilapäisistä vaihteluista.

Miksi tämä suojaus asennetaan?

• Pidennä laitteen käyttöikää:Suojaa jääkaappeja, tietokoneita ja teollisuusmoottoreita jännitteestä.
• Palontorjunta:Vähentää ylijännitteestä tai ylivirrasta johtuvan johdineristysvian aiheuttamien sähköpalojen riskiä.
• Kustannustehokas:Alhaiset kustannukset3-vaiheinen nelinäyttöinen jännitesuojaon mitätön verrattuna vaurioituneiden sähkölaitteiden korjauksen tai vaihtamisen korkeisiin kustannuksiin.

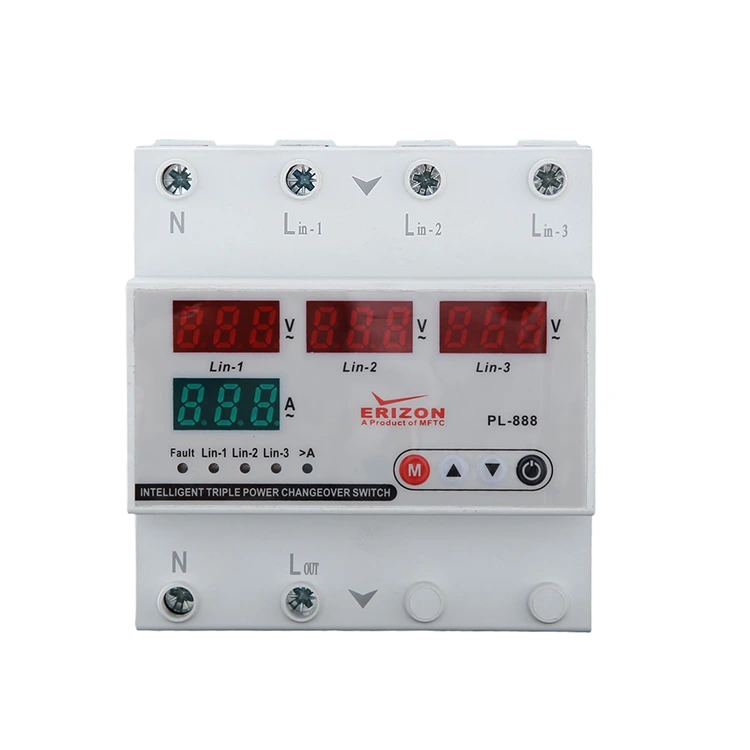

Näyttö ja painikkeet

1 - SET-painike: Tätä painiketta käytetään tallentamiseen ylivirta-arvojen ja korkean/matalajännitteen asetusarvojen ja virheiden asettamisen/muuttamisen jälkeen

odotusaika.

2 - UP-painike: Suurenna vaadittua arvoa.

3 - Alas-painike: Pienennä vaadittua arvoa.

4 - Manuaalinen päälle/pois-painike

käytetään ohjaamaan laitteen lähdön päälle/pois. Kun lähtö on kytketty pois päältä, näytöllä näkyy sana "OFF" eikä laite palaa automaattisesti tähän tilaan. Jos laite ei ole viallinen, paina tätä painiketta uudelleen käynnistääksesi laitteen uudelleen ja jatkaaksesi normaalia käyttöä.

5 - NYKYINEN NÄYTTÖ

PÄÄNÄYTTÖALUE: Normaalin toiminnan aikana tulojännite näytetään tässä reaaliajassa. Näyttö pysyy valaistuna, kun laite ei ole viallisessa tilassa; Jos ilmenee vika, jossa on epänormaali jännite (liian korkea tai liian matala), näyttö vilkkuu hälytyksenä. Parametrien asettamisen aikana näyttö näyttää synkronisesti asiaankuuluvien ohjelmointikohteiden asetusarvot (mukaan lukien ylivirtasuojausarvo, korkea- ja matalajännitekynnykset, vikaviive ja nollausviive ja muut parametrit).

6 - Jännitteen näyttö

Kaksoisnäyttöryhmä: laitteen normaalin toiminnan aikana nykyinen nykyinen arvo näytetään tässä ja näyttö on aina valaistu ei-vikatilanteessa; Vikojen (esim. ylivirta) sattuessa näyttö vilkkuu hälytyksenä. Tässä näytetään parametroinnin aikana vastaavien ohjelmoitujen kohteiden arvot.

7 - Ilmaisimen kuvaus

A>: Tämä merkkivalo syttyy, kun ilmenee ylivirtavika.

V>: Tämä merkkivalo syttyy, kun ilmenee ylijännitevika.

V<: Tämä merkkivalo syttyy, kun ilmenee matalajännitevika.

Out: Tämä merkkivalo syttyy, kun laite käynnistää tehon.

Kytkentäkaavio

Verkon nolla- ja vaihejohtimet on kytkettävä laitteen "Input"-puolen "N"- ja "L"-liittimiin.

Yli- ja alijännitesuojaa vaativien laitteiden nolla- ja vaihejohdot tulee vetää laitteen "lähtö"-puolen "N"- ja "L"-liittimistä.

Mitat
