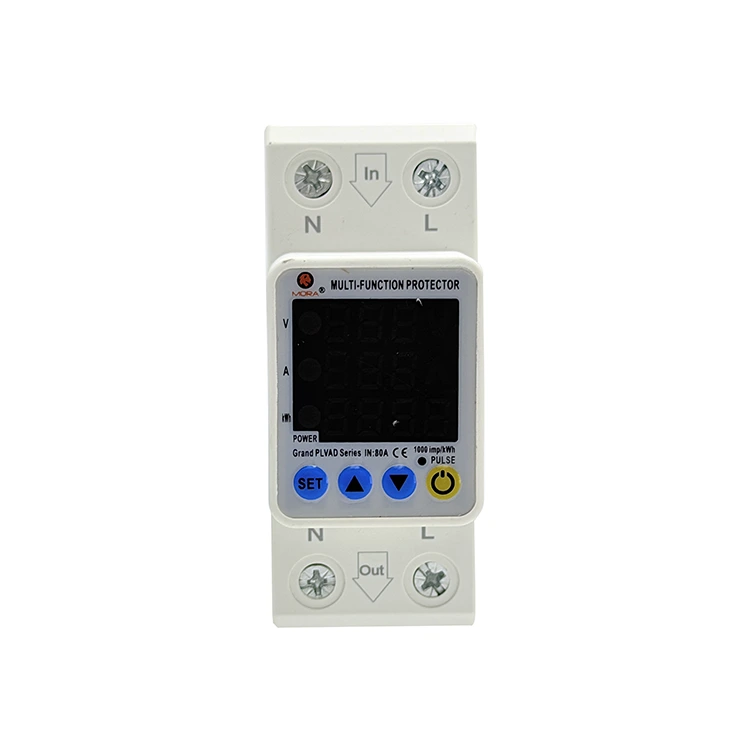

2P Auto Reconnect Voltage Protector Type M Kolminkertainen näyttö

Hankintaryhmät, jotka hankkivat kytkinlaitteita etäinfrastruktuuriin, tarvitsevat älykkäitä suojamoduuleja, jotka voivat toipua automaattisesti tilapäisistä virtavioista järjestelmän käytettävyyden maksimoimiseksi. Pugaon (Mora) suunnittelema ja valmistama tehokas 2P Auto Reconnect Voltage Protector Type M Triple Display on suunniteltu erityisesti näitä valvomattomia sovelluksia varten. Manuaalisten perusreleiden lisäksi tässä laitteessa on älykäs automaattinen uudelleensulkeutumisalgoritmi, joka tarkkailee verkon olosuhteita matkan jälkeen. Kun verkkojännite stabiloituu turvallisten parametrien rajoissa asetetun lähtölaskentajakson ajaksi, sisäinen moottorikäyttöinen mekanismi sulkee automaattisesti piirin ja palauttaa virran alavirran tietoliikennejärjestelmiin, turvaverkkoihin tai säänvalvontajärjestelmiin.

Kolmen ikkunan järjestelmä, jossa on vikalaskurin integrointi

Moniulotteinen datan synkroninen näyttö: 2P Auto Reconnect Voltage Protector Type M Triple Display näyttää reaaliaikaisen jännitteen, reaaliaikaisen virran ja kumulatiiviset vikaajat, selkeällä dataluokittelulla ja yhden näytön täyden käsityksen piirin toimintatilasta.

Mitattavissa oleva vian varhainen varoitus: Sisäänrakennettu vikalaskuri voi tallentaa ylijännite- ja ylivirtalaukaisujen määrän käyttöjakson aikana. Huoltohenkilöstö voi arvioida paikan päällä olevan verkon vakauden ja loppupään laitteiden ikääntymisen vikatietojen perusteella ja toteuttaa ennakoivan huollon.

Tuotteen ydinedut

Poista etäkäyttöiset O&M-kuorma-autot

• Ratkaise etäylläpidon kipukohdat: Matkapuhelinverkon tukiasemien, vuoristometeorologisten asemien ja valvomattomien pumppuasemien tapauksessa ohimenevät verkon heilahtelut saavat perinteiset suojareleet laukeamaan ja sammumaan, mikä edellyttää manuaalista nollausta paikan päällä korkeilla aika- ja työkustannuksilla.

• Maksimoi järjestelmän käyttöaika: Toteuttaa koko prosessin automaattisen vianvalvonnan, vakauden arvioinnin ja mekaanisen uudelleensulkemisen palautuksen. Tilapäisten verkkopoikkeamien varalta 2P Auto Reconnect Voltage Protector Type M Triple Display palauttaa virran itsenäisesti ilman ihmisen väliintuloa, mikä vähentää huomattavasti O&M-kustannuksia ja parantaa laitteiden jatkuvaa toimintaa.

Säädettävä uudelleensulkusykli ja älykäs turvalukitus

• Estä vian toissijaiset vauriot: Pysyvien oikosulkuvikojen tapauksessa toistuva uudelleensulkeminen aiheuttaa lämpövaurioita linjoille ja laitteille. 2P Auto Reconnect Voltage Protector Type M Triple Display tukee mukautettua enimmäismäärää uudelleen sulkemisyrityksiä.

• Automaattinen turvalukitus: Kun ennalta asetetut uudelleensulkeutumisajat ovat kuluneet loppuun ja vika on edelleen olemassa, järjestelmä lukitsee moottorin käyttömekanismin, laukaisee vikahälytyksen ja pitää piirin erillään vaarallisen syklisen kytkennän välttämiseksi.

Tekniset suorituskykyparametrit

• Nimelliskäyttövirran vaihtoehdot: 40A / 63A jatkuva kuormitus

• Automaattisen uudelleensulkeutumisajan säädettävyys: 1 sekunnista 900 sekuntiin Suurin toiminta-alue

• Jatkuvat uudelleensulkemissyklit: 1–30 konfiguroitavaa yritystä ennen lukitusta

• Jännitteen seurantatarkkuus / Virta-alue: ±1 % Varianssi / 0,5 A - 63 A dynaaminen lukema

• Liittimen poikkileikkauskapasiteetti: Jopa 25 mm² kiinteä / 16 mm² kierreholkilla (M5 Clamp)

• Rungon dielektrinen lujuus: 2,5 kV Auditoitu eristyseste

• Vaatimustenmukaisuus ja sertifioinnit: CE-sertifioitu, RoHS-yhteensopiva, täyttää EN 60947-1 rakennestandardit

FAQ

K: Jos verkko putoaa kokonaan 0 V:iin, onko moottorissa tarpeeksi jäännöstehoa suojaamaan alavirtavaihteita?

V: Kyllä. Varustettu teollisella suuren kapasiteetin energian varastointikondensaattoripankilla, äkillisen sähkökatkon sattuessa varastoitu sähköenergia voi ohjata vaihdemoottorin mekanismia suorittamaan välittömän laukaisun, pakottamalla koskettimet avautumaan ja lukittumaan turvallisesti varmistaen, ettei kuormituspuolen tehovuotoa ennen kuin ohjausteho loppuu kokonaan.

K: Mitä tapahtuu, kun uudelleensulkemisen enimmäisraja saavutetaan jatkuvien verkkovikojen aikana?

V: Kun kohdataan pysyviä piirivikoja, esiasetettujen uudelleensulkemisyritysten suorittamisen jälkeen ilman verkon palautusta, 2P Auto Reconnect Voltage Protector Type M Triple Display lukitsee automaattisesti moottorin ajotoiminnon, poistaa kaikki automaattiset uudelleensulkemistoiminnot käytöstä ja pitää piirin auki. Se välttää loputtoman syklisen kytkeytymisen viallisiin piireihin, suojaa sisäisiä mekaanisia rakenteita ja alavirran linjoja lämpövaurioilta ja vaatii manuaalista vianetsintää ja palautusta.

K: Miten säädin erottaa transienttipiikit pysyvistä oikosuluista?

V: Järjestelmä yhdistää jännitteentunnistuksen ja virran näytteenoton kaksoistunnistusmekanismin. Jos verkon jännite on vakaa, mutta hetkellinen suuri virtapiikki syntyy uudelleensulkemisen havaitsemisen aikana, MCU arvioi sen välittömästi pysyväksi oikosulkuvikaksi, laukaisee välittömän laukaisun ilman uudelleensulkeutumisviivettä ja suojaa sisäistä kytkentärakennetta voimakkailta iskuilta.
