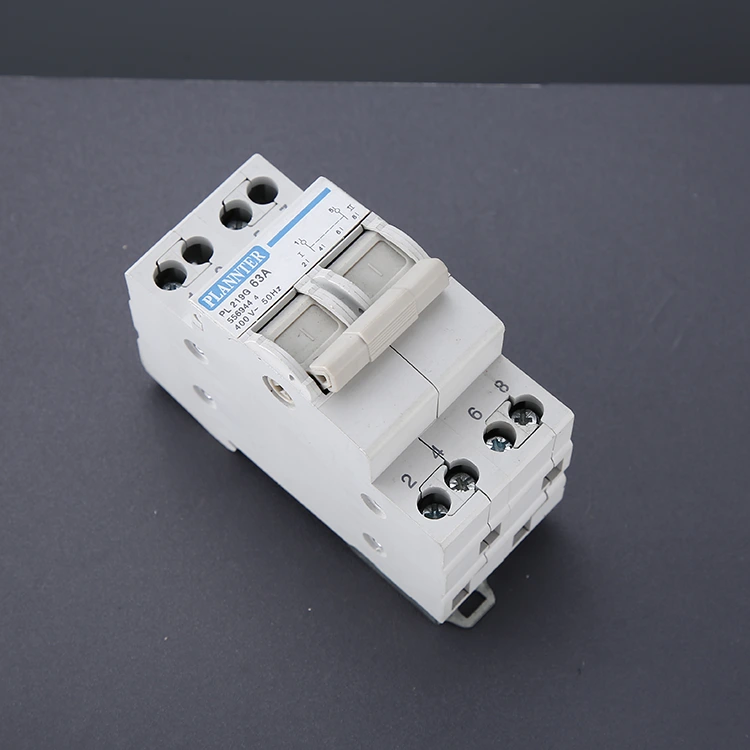

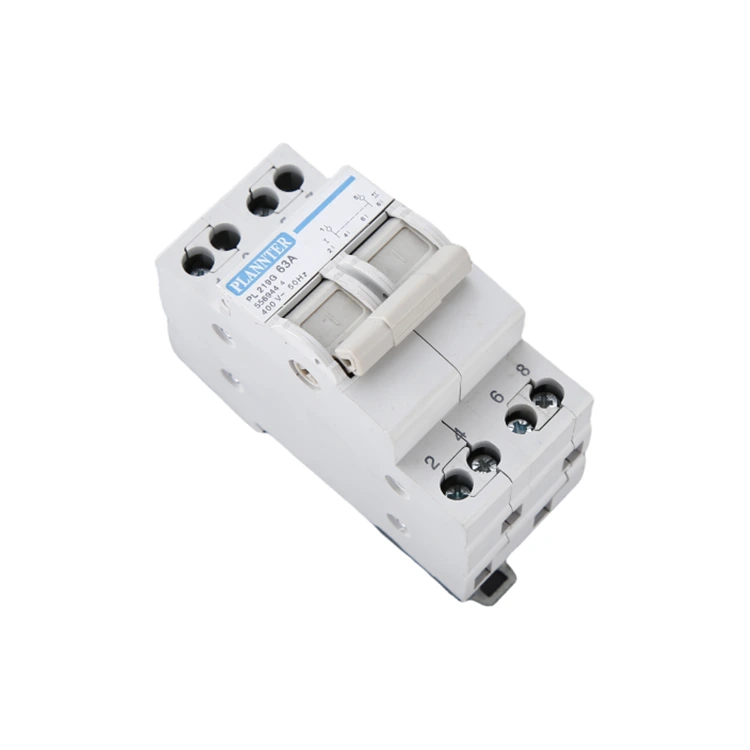

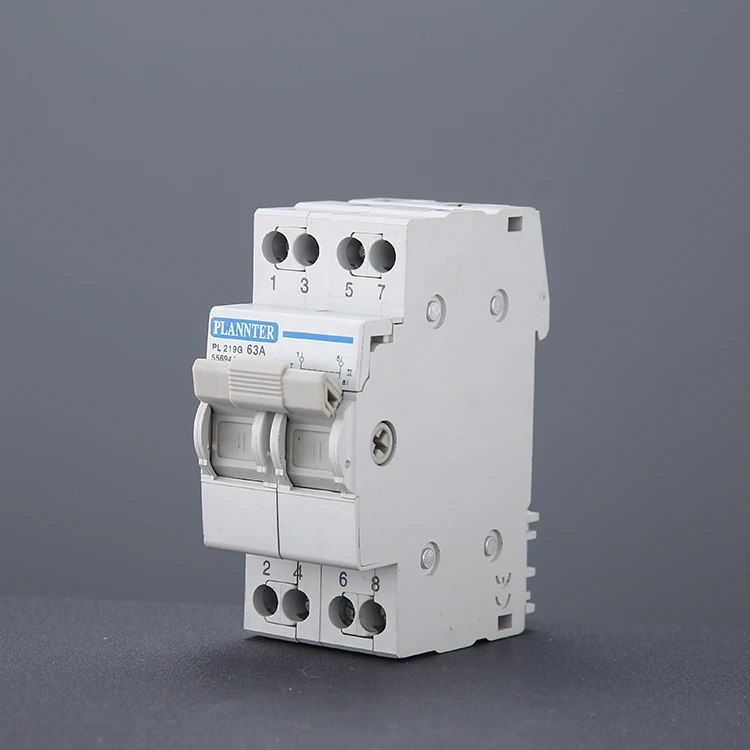

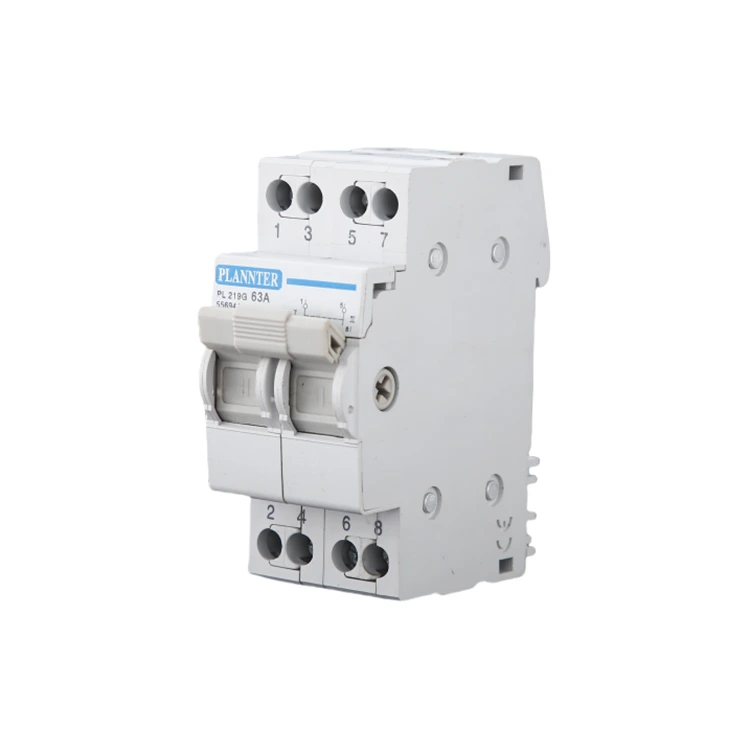

Mikä on modulaarinen sähköinen vaihtokytkin?

A Modulaarinen sähköinen vaihtokytkin(kutsutaan usein manuaaliseksi siirtokytkimeksi tai MTS:ksi) on turvalaite, jota käytetään kuormituspiirin kytkemiseen kahden virtalähteen välillä. Se suorittaa neljä avaintoimintoa: kytkeminen, irrottaminen, kytkeminen ja eristäminen.

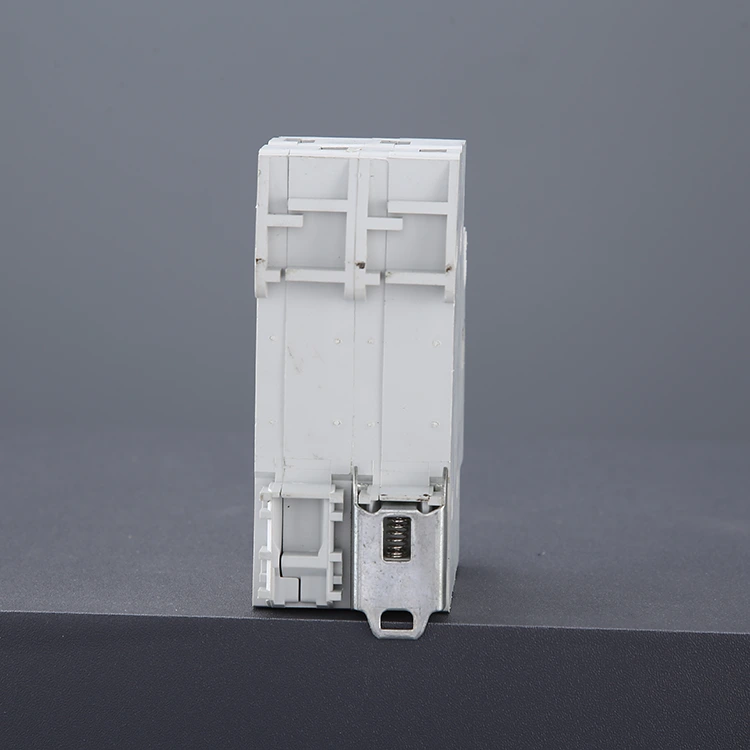

Suunniteltu AC 50Hz/60Hz -järjestelmille, joiden nimellisjännite on 230V～400V, tämä kytkin on asennettu DIN-kiskoon, jotta se voidaan helposti integroida vakiojakokoteloihin. Se varmistaa, että kun yleinen virtalähde katkeaa, järjestelmä voidaan manuaalisesti kytkeä varageneraattoriin tai toisiosyöttöön, mikä säilyttää luotettavuuden herkille laitteille.

Modulaarinen sähköinen vaihtokytkin soveltuu erittäin hyvin teollisuus- ja asuinkäyttöön, soveltuu AC 50HZ/60HZ, nimelliskäyttöjännite 230V～400V, nimellisvirta 40/63A kaksipiirin virtalähdejärjestelmään. Kun yhteinen virtalähde katkeaa, virtalähde voidaan kytkeä manuaalisesti varavirtalähteeseen tai generaattoriin virransyötön luotettavuuden ja turvallisuuden varmistamiseksi. Se soveltuu erityisesti paikkoihin, joissa sähkökatkoksia ei sallita, kuten palontorjuntaan, sairaaloihin, ostoskeskuksiin, sotilasprojekteihin, korkeisiin rakennuksiin, pankkeihin, tv-asemiin jne.

Käyttöohjeet

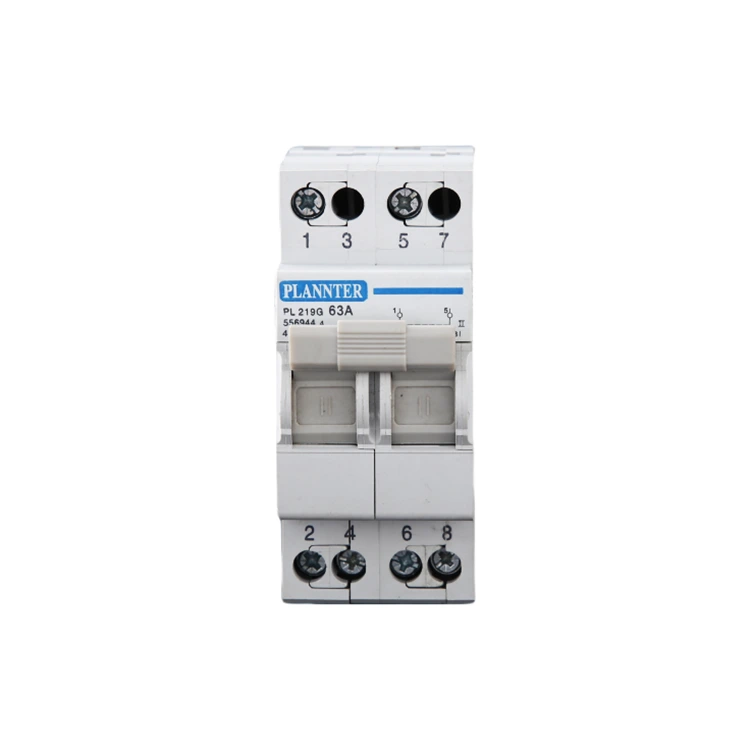

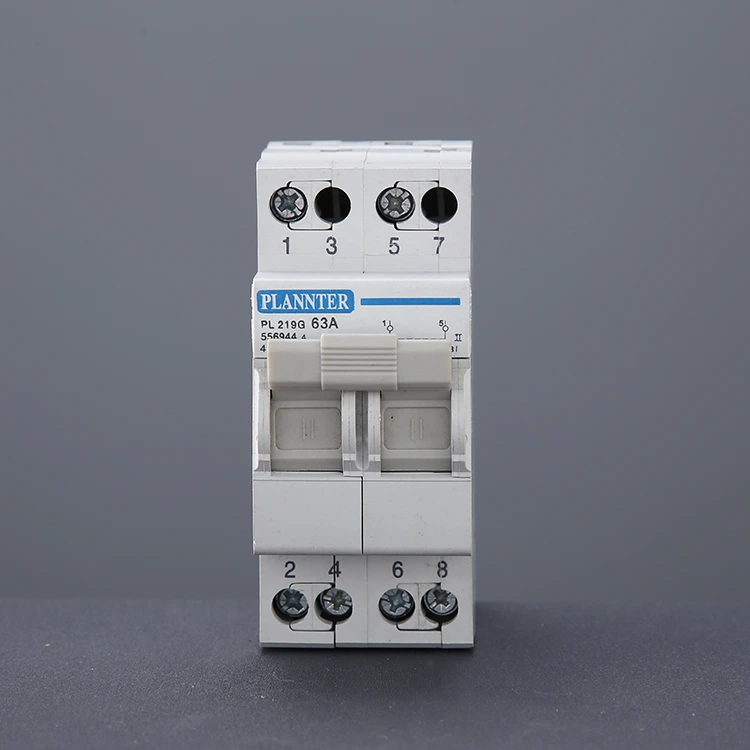

2P MTS: 1. Kun modulaarisen sähkönvaihtokytkimen kahva osuu I-asentoon: 1 ja 2 on kytketty, 5 ja 6 on kytketty. 2. Kun kahva osuu asentoon II: 1 ja 4 on kytketty, 5 ja 8 on kytketty. 3. Kun kahva osuu keskiasentoon: molemmat ryhmät irrotetaan. 4P MTS: 1.

4P MTS: 1. Kun modulaarisen sähköisen vaihtokytkimen kahva osuu I-asentoon: 1 ja 2 on kytketty, 5 ja 6 on kytketty, 9 ja 10 on kytketty, 13 ja 14 on kytketty. 2. Kun kahva osuu II-asentoon: 1 ja 4 on kytketty, 5 ja 8 on kytketty, 9 ja 12 on kytketty, 13 ja 16 on kytketty. 3. Kun kahva osuu väliasentoon: kaksi katkaisusarjaa.

Tulo- ja ulostulolinjojen asentoa voidaan säätää todellisten tarpeiden mukaan. Huomautus: Ylempää tuloa ja alempaa ulostuloa ei saa asettaa, ja alempaa tuloa ja ylempää ulostuloa on käytettävä, kun niitä käytetään kaksoisvirtakytkemiseen.

Kuinka ostaa Pugao (Plannter Electric) modulaarinen sähköinen vaihtokytkin?

Oletpa sitten sähkötehdas, suunnitteluurakoitsija, järjestelmäintegraattori tai ulkomainen jakelija, voit tehdä yhteistyötä kanssamme seuraavilla tavoilla:

Lähetä kysely: Anna vaadittu malli (kuten PL 219G), määrä ja erityisvaatimukset.

Tarjouksen saaminen: Myyntitiimimme toimittaa yksityiskohtaisen tarjouksen, tuoteoppaat ja sertifiointiasiakirjat 4 tunnin kuluessa.

Vahvista tilaus: Allekirjoita sopimus ja maksa 30 % ennakkomaksu (tuki T/T, L/C, Western Union).

Laaduntarkastus ja lähetys: 100% täydellinen tarkastus, anna testiraportti, järjestä meri- tai lentokuljetus.

Myynnin jälkeinen tuki: tarjoa asennusohjeita, teknistä koulutusta ja pitkäaikaisia huoltopalveluita.
